在新能源汽车、智能手机等电子产品席卷全球的今天，锂电池作为核心动力源，其性能的稳定性与安全性备受关注。而锂电池的“诞生”过程中，有一个关键环节——化成工艺，它如同为电池注入灵魂，直接决定了电池的最终性能。

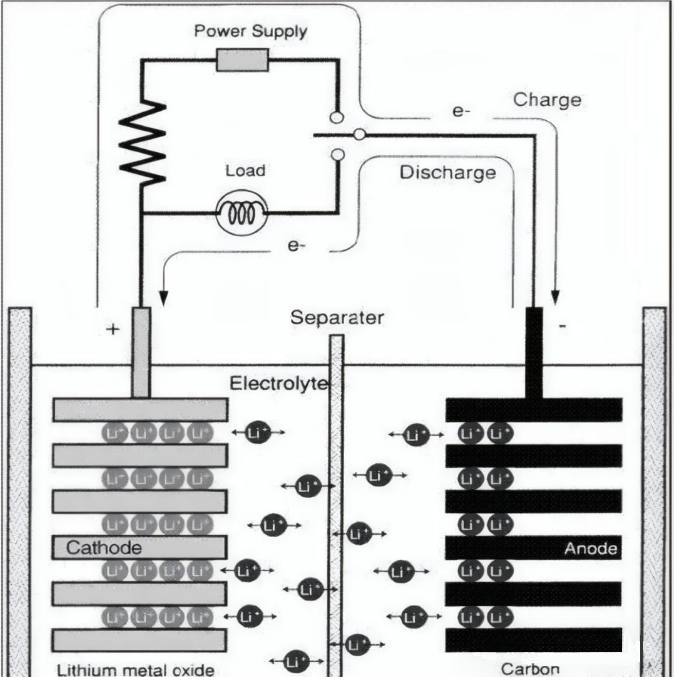

想象一下，一块刚组装好的锂电池，就像一个未经雕琢的璞玉，虽然潜力无限，但尚未展现出真正的价值。而化成工艺，就是那块“点石成金”的魔法棒，通过一系列精密的充放电操作，在电池负极表面形成一层致密稳定的固体电解质界面膜（SEI膜）。这层膜如同电池的“保护盾”，既能防止电解液与负极活性物质直接接触导致持续分解，又能为锂离子的嵌入/脱出提供顺畅通道，从而确保电池在后续使用中保持高效、稳定。

1. 预充电

化成工艺的第一步是预充电，通常以极低的电流（如0.02C-0.1C）对电池进行首次充电，直至电压达到3.0-3.5V。这一过程如同轻轻唤醒沉睡的电池，避免电流过大导致锂枝晶生成，从而保护电池安全。预充电阶段，电池内部的正负极材料开始被激活，为后续的化学反应做好准备。

2. 高温老化

预充电完成后，电池会进入高温老化阶段。在45-60℃的环境下静置12-48小时，这一过程如同为电池进行“热身运动”，加速SEI膜的形成与稳定化。高温环境能促进化学反应的进行，使SEI膜更加致密、均匀，从而提高电池的循环寿命和稳定性。

3. 二次充电

高温老化后，电池会进行二次充电，采用多段恒流恒压（CC-CV）充电方式，直至达到满电状态（如4.2V）。这一过程如同为电池进行“精细打磨”，通过多段充电曲线，确保电池在充放电过程中保持最佳性能。同时，二次充电还能进一步优化SEI膜的结构，提高电池的充放电效率和安全性。

化成工艺的成功，离不开对关键参数的精准控制。以下是几个至关重要的参数：

· 电流密度：初始电流需低于0.1C，以避免锂枝晶生成，确保电池安全。

· 温度控制：25±2℃为理想化成温度，高温虽能加速反应，但易导致SEI膜不均匀，影响电池性能。

· 电压窗口：首充截止电压需根据正极材料调整，如LCO为4.0V，NCM为3.8V，LFP为3.5V，以确保电池在最佳电压范围内工作。

· 保压时间：在特定电压点需停留1-2小时，以稳定极化，提高电池的充放电效率。

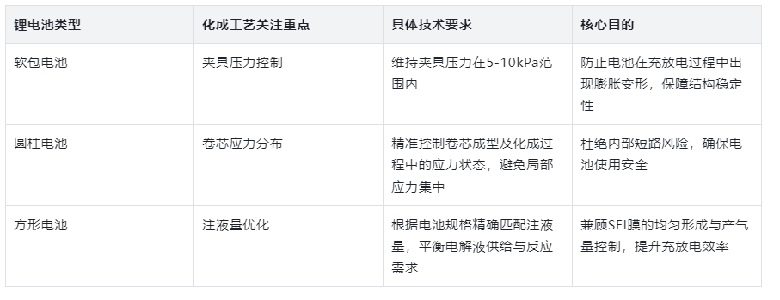

不同类型的锂电池，在化成工艺上也有所差异。例如：

· 软包电池：需关注夹具压力（5-10kPa），防止电池在充放电过程中膨胀变形。

· 圆柱电池：重点控制卷芯应力分布，避免内部短路，确保电池安全。

· 方形电池：优化注液量，平衡SEI膜形成与产气量，提高电池的充放电效率。

随着科技的不断进步，化成工艺也在向智能化、数字化方向发展。例如：

· 数字孪生技术：通过建立电芯性能预测模型，实现虚拟分容，提前预测电池性能，提高生产效率。

· 区块链溯源：记录每颗电芯的工艺参数，支持全生命周期管理，确保电池质量可追溯。

· 动态分容技术：采用脉冲充放电缩短测试时间，提高分容效率，满足大规模生产需求。

锂电池的化成工艺，如同为电池注入灵魂，通过一系列精密的充放电操作，使电池从“沉睡”到“觉醒”，展现出真正的价值。它不仅决定了电池的循环寿命、稳定性和安全性，更是锂电池制造过程中不可或缺的一环。未来，随着智能化、数字化技术的不断发展，化成工艺将更加精准、高效，为锂电池的性能提升和产业发展注入新的活力。

文章来源：芯辉绿能

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
