锂金属电池虽拥有高能量密度，却常在超快充电下掉链子：锂枝晶生长、电解质耗尽、电池短路等问题频发。为什么超快充电如此艰难？其核心瓶颈在于界面电荷转移的速度陷阱。

近期，由中国科学技术大学任晓迪教授及其团队发表于国际顶刊《nature energy》的突破性研究给出了答案：通过巧妙的分子设计，构建平面对齐的电子通道，一举破解动力困局。

一、界面动力学的生死时速

锂金属电池被誉为下一代高能存储的希望，但其超快充电之路布满荆棘。在电化学反应中，锂离子从电解质迁移至电极界面并发生电荷转移，是决定充电速度的关键步骤。

传统电解质在慢速充电时尚可胜任，一旦进入超快充电模式（如4C速率，15分钟满电），界面处锂离子供需失衡，电荷转移动力学迟滞，瞬间引发连锁反应：局部锂离子枯竭、浓度极化加剧、锂枝晶疯狂生长，最终导致电解质快速消耗和电池失效。

更严峻的是，实用电池往往采用较少的电解质设计，这进一步放大了这些问题。原文章也指出，即便先进电解质在慢充下表现优异，也无法直接移植到超快充电场景中。其根因在于，溶剂分子的空间电子结构未被重视，以往研究多聚焦于热力学调控，却忽略电子转移过程的立体维度。

二、平面电子通道的解决策略

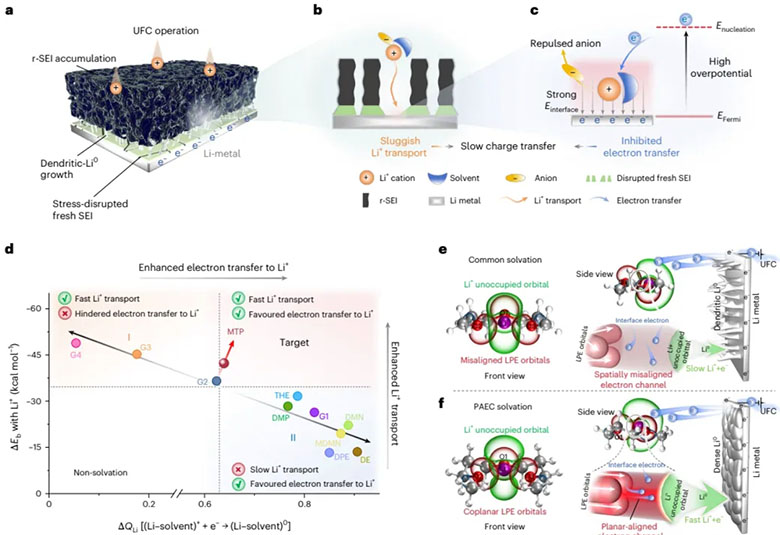

为了打破僵局，研究团队从溶剂分子骨架入手。醚类溶剂因其稳定性被广泛使用，但传统甘醚类分子（如G2、G3）的氧原子间距形成五元螯合环，导致孤对电子轨道空间错位，电子转移效率低下。受此启发，团队设计了一种新颖分子MTP（1-甲氧基-3-(3-甲氧基丙氧基)丙烷），通过在氧原子间插入额外碳原子，构建六元双螯合环（-O-CH₂-CH₂-CH₂-O-），使三个氧原子的孤对电子与锂离子呈完美平面排列。这一结构形成了“平面对齐电子通道”（PAEC），犹如为电子搭建了高速公路，大幅增强锂离子与孤对电子的耦合，同时加速电子注入锂离子的过程。

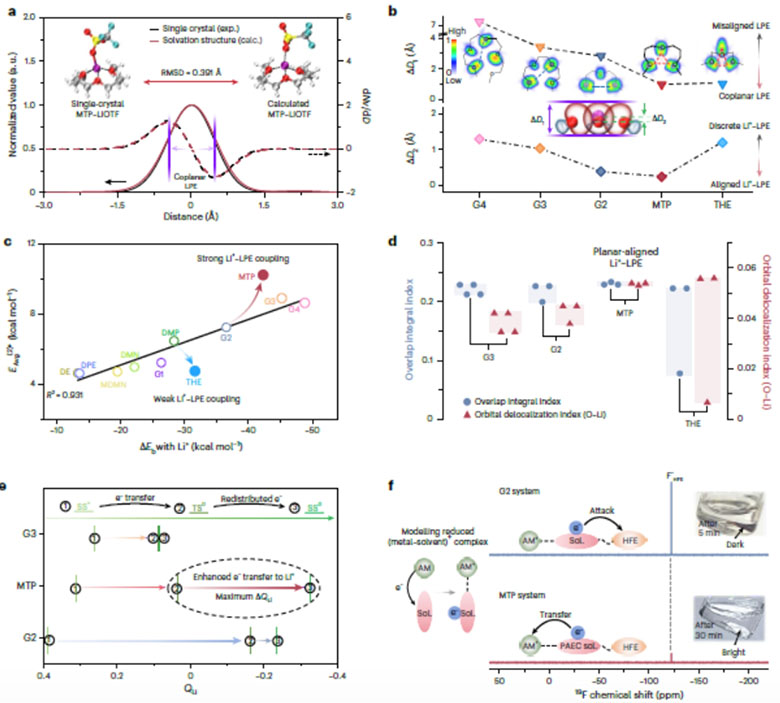

单晶X射线衍射和理论计算双验证了PAEC的优越性。对比了MTP与常规溶剂G2的配位结构：MTP中孤对电子轨道与锂离子空轨道高度共面，而G2中轨道杂乱无章。这种有序排列通过电子定位函数ELF量化，MTP的轨道重叠指数和离域指数均更高，确保电子均匀分布，避免局部陷阱。

更妙的是，PAEC结构兼顾了强耦合与快转移。自然键轨道计算显示，MTP的二次微扰能更高，表明锂离子-溶剂相互作用更强，但电子重分配过程中，锂原子电荷变化更显著，证明电子能高效抵达锂中心。实验上，将钠金属浸入溶剂模拟还原过程，MTP体系几乎无副反应，而G2/G3迅速变黑并生成氟化物，直观印证PAEC能锁住电子，减少副反应。

三、超快充电性能爆发

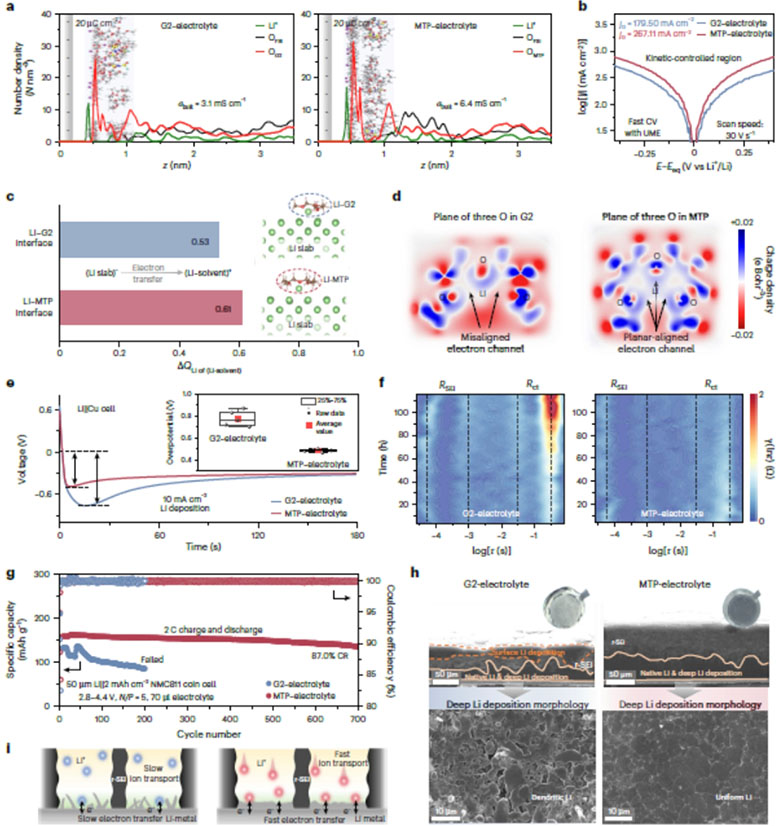

研究团队配制了以MTP为核心的局部高浓度电解质，与传统G2电解质对标。结果：MTP电解质离子电导率达6.4 mS cm⁻¹（G2仅为3.1 mS cm⁻¹），且界面交换电流密度高达267.11 mA cm⁻²，比G2提升48%。分子动力学模拟表明，PAEC结构在电场下仍保持平面排列，促进锂离子向阳极迁移并排斥阴离子，从根源抑制枝晶。

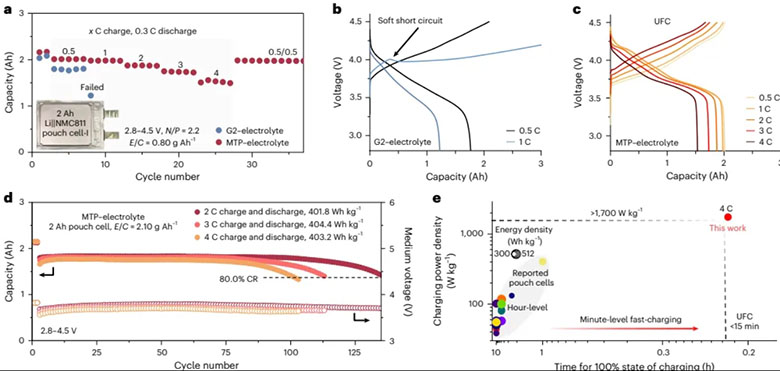

真正的考验在实用电池中展开。团队组装了2 Ah锂金属软包电池，正极为高电压NMC811，负极采用50μm薄锂箔，电解质量降至极致贫瘠的0.80 g Ah⁻¹。在4C超快充电下，MTP电解质电池轻松实现15分钟满电，充电功率密度创纪录地达1,747.6 W kg⁻¹，且循环超100次后容量保持稳定。反观G2电解质电池，1C充电即因软短路失效。对比曲线清晰展现这一差距：MTP电池电压平台平稳，而G2电池极化剧烈。

超快充电的另一个杀手锏是均匀锂沉积。MTP电解质下的锂沉积致密无枝晶，成核过电位更低；G2电解质则生成多孔残渣SEI，诱发热点生长。原位阻抗进一步证实，MTP能长期维持低电荷转移阻抗，避免界面恶化。

文献信息：

DOI: 10.1038/s41560-025-01961-z

文章来源：智锂魔方

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
