当前，电池技术正处在变革的边缘，硅基材料就是下一代高能量密度电池的方向之一。但它有一个致命弱点：在充放电时会像气球一样膨胀收缩，最终导致结构崩溃。今天，我们将深入解读一篇发表于《Small》期刊的创新研究，看昆明理工大学张英杰教授及其团队如何用一种巧妙的“锂化PAA涂层”技术，让硅基阳极脱胎换骨，实现稳定高容量的锂离子电池。

一、硅基阳极为何潜力巨大却难实用？

自1991年索尼公司商业化锂离子电池以来，它已成为储能系统的核心。但随着消费者对电子设备和电动汽车的需求飙升，传统石墨阳极的理论容量（仅372 mAh g⁻¹）已捉襟见肘。于是，研究人员将目光投向了硅基材料，尤其是硅亚氧化物（SiOx）。它的理论容量高达2600 mAh g⁻¹，是石墨的7倍之多！而且，硅元素储量丰富、环境友好，堪称理想候选者。

然而，SiOx阳极有两个“先天不足”的缺陷：

体积膨胀高达200%：在锂离子嵌入和脱出过程中，SiOx会反复膨胀收缩，导致电极破裂、活性材料脱落。

界面不稳定：硅本身导电性差，易与电解质发生副反应，形成不稳定的固体电解质界面（SEI），持续消耗锂源，降低电池寿命。

传统解决策略往往陷入两难困境。例如，设计多孔结构虽能缓冲膨胀，却牺牲了电池的体积能量密度；而碳涂层虽增强导电性，却在长期循环中易破裂失效。

二、锂化PAA涂层效用

研究团队提出了一种分子级协同设计——用锂化聚丙烯酸（LiPAA）涂层结合喷雾干燥技术，制备出球形SiOx@LiPAA复合材料。这套方案的妙处在于，它不是简单的物理混合，而是通过化学改性实现多功能集成。

核心创新点：

预锂化PAA：用氢氧化锂（LiOH）处理普通PAA，将其羧基（-COOH）转化为羧酸锂（-COOLi）。这一变化抑制了PAA分子的自聚集倾向，使其从易蜷缩的“线团”变为伸展的“链条”，从而能在SiOx表面形成均匀的涂层（约25纳米厚）。

喷雾干燥成型：通过简单的喷雾干燥工艺，将SiOx颗粒与LiPAA结合，构建球形多孔结构。这种结构内部有空腔，可有效容纳体积变化，同时球形设计提高了电极的压实密度，兼顾了能量密度和稳定性。

LiPAA涂层就像给SiOx穿上了一件护甲：它不仅弹性好，能缓冲体积应力，还促进了锂离子的快速传输，并引导形成稳定的SEI层。团队通过优化发现，锂化度为0.5，即Li₀.₅PAA效果最佳，平衡了导电性和粘结强度。

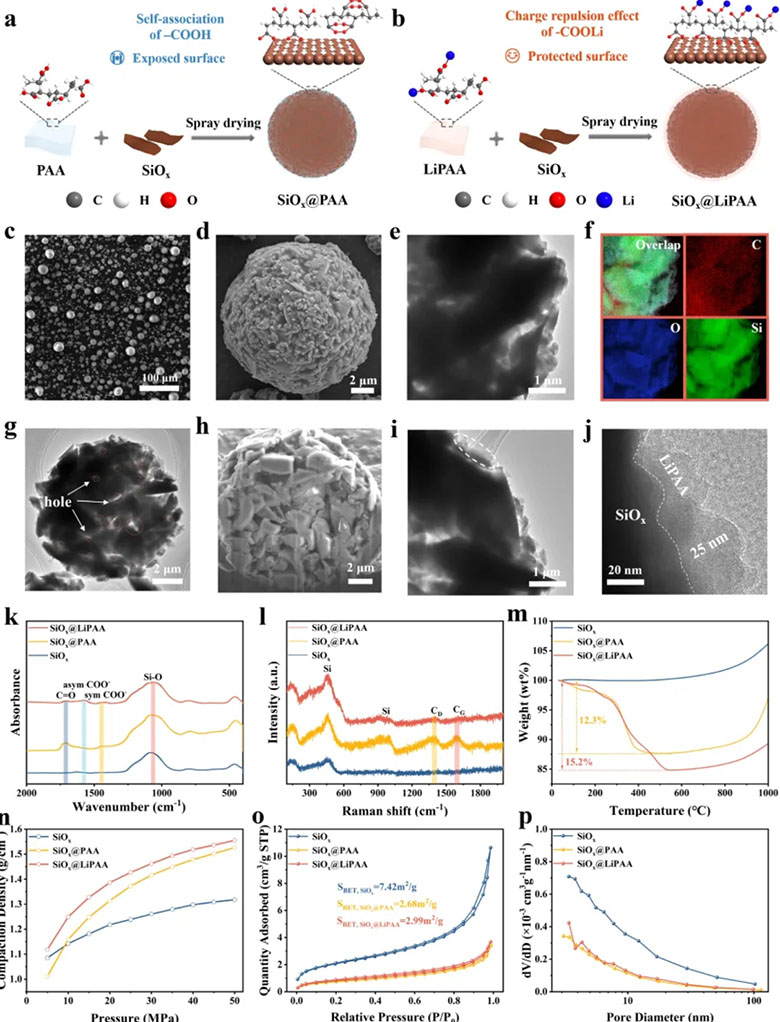

SiOx@LiPAA呈现出完整的球形形貌，粒径均匀约12微米，内部多孔结构清晰可见。相比之下，未改性的SiOx颗粒表面粗糙，分布松散，而LiPAA涂层使其“改头换面”。

三、性能提升

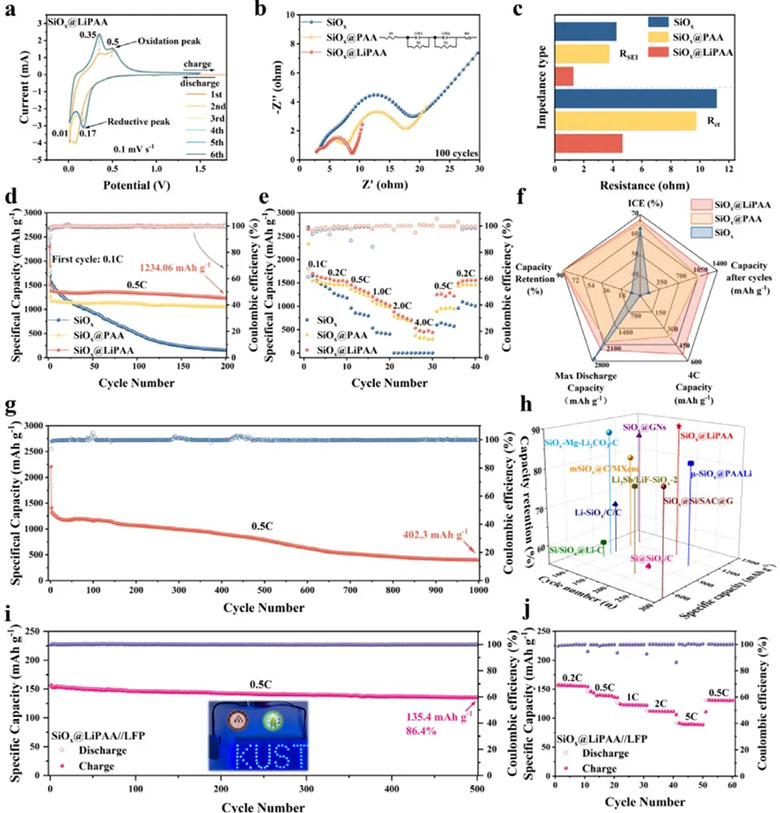

研究团队通过半电池和全电池测试给出了答案。半电池性能亮点：

循环稳定性惊人：在0.5C倍率下（1C=2000 mA/g），SiOx@LiPAA在200次循环后，可逆容量仍高达1234.06 mAh/g，容量保留率89.66%。即使经过1000次循环，仍保持402.3 mAh/g，远超传统SiOx材料,后者200循环后容量衰减至69.66%。

高倍率性能突出：在4.0C的高倍率下，容量达536.2 mAh/g，而SiOx@PAA仅为374.4 mAh/g，说明LiPAA显著提升了快充能力。

首效提升：首周库伦效率为67.27%，高于SiOx@PAA的65.68%，归因于预锂化减少了活性锂的不可逆消耗。

SiOx@LiPAA的优异性能：它的循环曲线平滑稳定，倍率测试中容量衰减缓慢。研究人员还进一步组装了全电池（以LiFePO4为阴极），结果同样亮眼,500次循环后容量保持率86.4%，并能稳定驱动LED矩阵10分钟以上，证明了其实际应用潜力。

四、LiPAA的深层机制

团队通过理论计算和实验分析，揭示了LiPAA的多重作用。

1. 促进锂离子脱溶剂化

密度泛函理论计算显示，LiPAA与锂离子的结合能更高，脱溶剂能（2.362 eV）低于PAA（2.564 eV），这意味着它能更有效地“剥离”溶剂分子，加速锂离子迁移。这好比在高速公路上设置了专用通道，减少了拥堵。

2. 构建稳定富LiF的SEI层

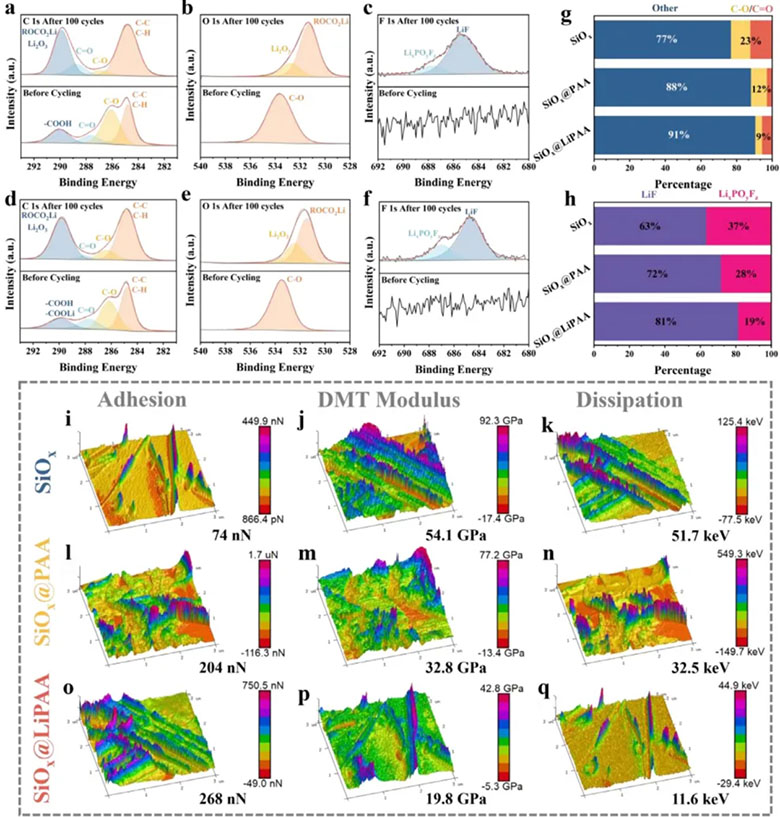

XPS分析表明，SiOx@LiPAA电极表面形成了薄而密的SEI层，富含LiF（一种高稳定性无机物），而有机副产物（如碳酸锂）较少。这种SEI能抑制电解质分解，减少锂损耗。XPS谱图可见，SiOx@LiPAA的C-O和C=O信号较弱，而LiF信号更强，印证了界面稳定性。

3. 机械稳定性提升

原子力显微镜测量显示，SiOx@LiPAA的DMT模量（16.4 GPa）低于SiOx@PAA（34.1 GPa），说明其更柔软、易适应应变。同时，粘附力更高（84.7 nN），这归功于“牺牲键与隐藏长度”机制——LiPAA中的氢键在应力下优先断裂，吸收能量，就像橡皮筋一样保护电极结构。循环后，电极厚度仅膨胀36.1%，裂纹宽度1.8微米，远低于未改性材料。

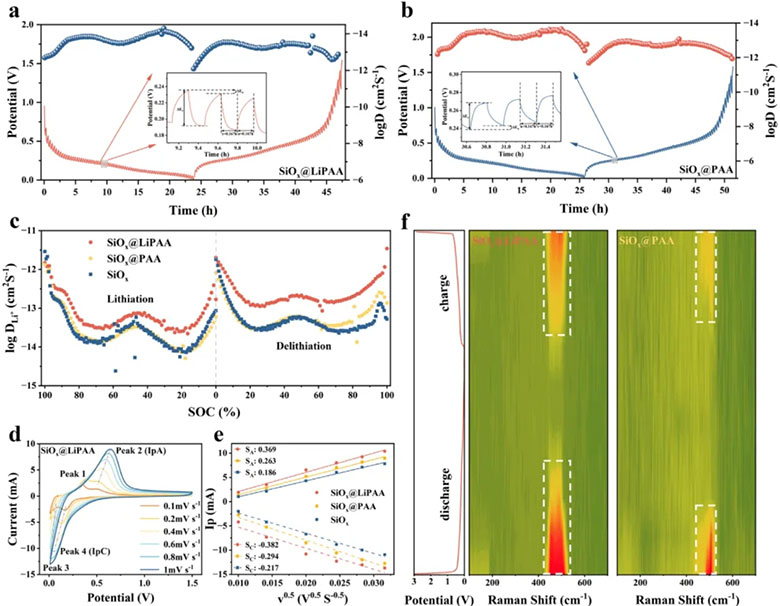

GITT和CV测试进一步证实，SiOx@LiPAA的锂离子扩散系数更高，确保了快速反应动力学。这种协同效应，使得材料在长期循环中内外兼修。

文献信息：

DOI: 10.1002/smll.202514870

文章来源：智锂魔方

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
