【研究背景】

锂金属负极因其高理论容量（3860 mAh/g）和低电化学电位（-3.04 V vs. SHE）被视为下一代高能量密度电池的理想选择。然而，其实际应用受限于锂沉积过程中的形态不稳定性，导致枝晶生长、库仑效率下降及安全隐患。这一问题的核心源于锂与电解液反应形成的固体电解质界面（SEI）的复杂行为，以及锂离子脱溶剂动力学的耦合作用。尽管实验研究已揭示了SEI的纳米结构特征（如通过冷冻电镜观测）和脱溶剂动力学与电池性能的相关性，但缺乏统一的理论框架量化SEI传输、脱溶剂、电荷转移等过程的相互作用，难以预测界面失稳的临界条件。

【成果简介】

该工作开发了一个集成多尺度物理过程的统一理论模型，首次将离子传输、脱溶剂动力学、SEI分解和界面稳定性分析耦合。通过线性稳定性分析，识别出六个关键无量纲参数（如电流密度、毛细数、SEI参数δ等），构建了电沉积形态的预测图谱。研究发现，SEI传输阻力与脱溶剂速率可协同调控表观反应动力学，使系统转向稳定的反应控制区；同时提出表观Damkohler数（Dap） 作为量化稳定性的新指标。该模型与实验数据高度吻合（如表观交换电流密度j_0^p计算值0.44 mA/cm2，实验值0.26–0.55 mA/cm2），为设计高稳定性锂金属阳极提供了理论基石。研究成果发表于顶级期刊《ACS Energy Letters》，标题为“Morphological Stability of Metal Anodes: Roles of Solid Electrolyte Interphases (SEIs) and Desolvation Kinetics”。

【研究内容】

1. 多尺度模型构建：耦合SEI传输与界面动力学

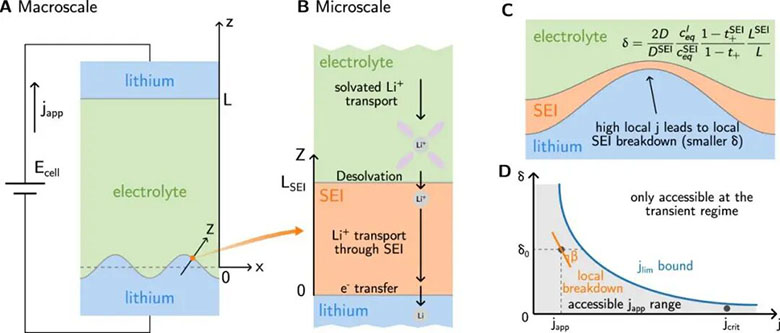

本研究通过构建对称电池模型（图1A），将宏观电解液传输与纳米尺度SEI行为关联。模型涵盖了锂离子在电解液中的扩散-迁移、SEI-电解液界面的脱溶剂过程、SEI内部的离子传输及电极界面的电荷转移（图1B）。关键创新在于引入SEI分解参数β（图1C），量化局部电流密度波动导致的SEI厚度变化（如高电流下δ从386骤降至77），从而解释实验中电流密度超越经典极限电流（jclim=353 mA/cm2）的现象（图1D）。该模型首次实现了从原子尺度到宏观尺度的跨层次耦合，为稳定性分析奠定基础。

图1. 锂金属阳极的多尺度建模

2. SEI与去溶剂化参数对极限电流与反应动力学的调控

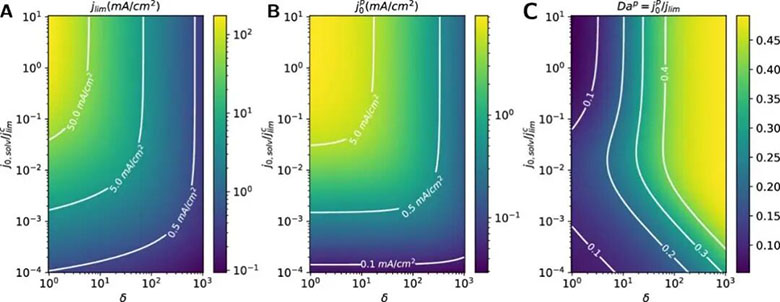

通过分析SEI参数δ和脱溶剂交换电流密度（j0,solv）的影响（图2），研究发现δ的增大（如厚SEI或低导电性）会显著降低极限电流jlim（图2A）。例如，当δ=386时，jlim降至0.91 mA/cm2，凸显SEI传输的主导作用。同时，表观交换电流密度jp0随δ增大而减小，但随去溶剂化速率加快（j0,solv增大）而升高（图2B），这与超微电极实验数据一致。进一步地，表观Dap可平衡反应与扩散竞争：较小的Dap（如通过优化δ和j0,solv实现）对应反应控制区，抑制枝晶生长（图2C）。这一发现解决了传统理论中高Dap数利于稳定性的矛盾。

图2. SEI 参数 δ 以及脱溶速率

3. 界面稳定性图谱：临界波长与最大生长率的主导作用

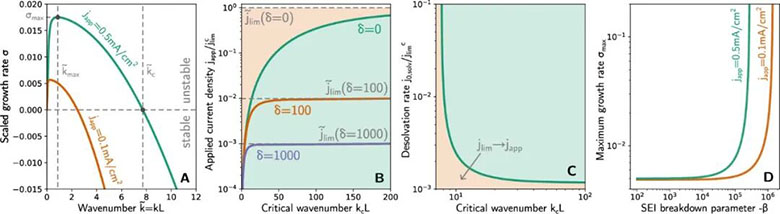

线性稳定性分析结果显示（图3），临界波数kc和最大生长率σmax共同决定电沉积形态。当应用电流密度japp接近jlim时，kc发散（图3B），表明短波扰动失稳，促进复杂枝晶结构；而SEI分解参数β对σmax有显著影响（图3D），如β负值增大会加速界面失稳。此外，脱溶剂速率（j0,solv）通过调节kc边界（图3C）影响形态选择。这些参数互动表明，降低japp或提高界面能（毛细数Ca）可缩小kc，简化沉积形态（如从苔藓枝晶转向结节状结构）。

图3. 稳定性图谱

4. 形态不稳定性预测图：从参数空间到沉积形貌

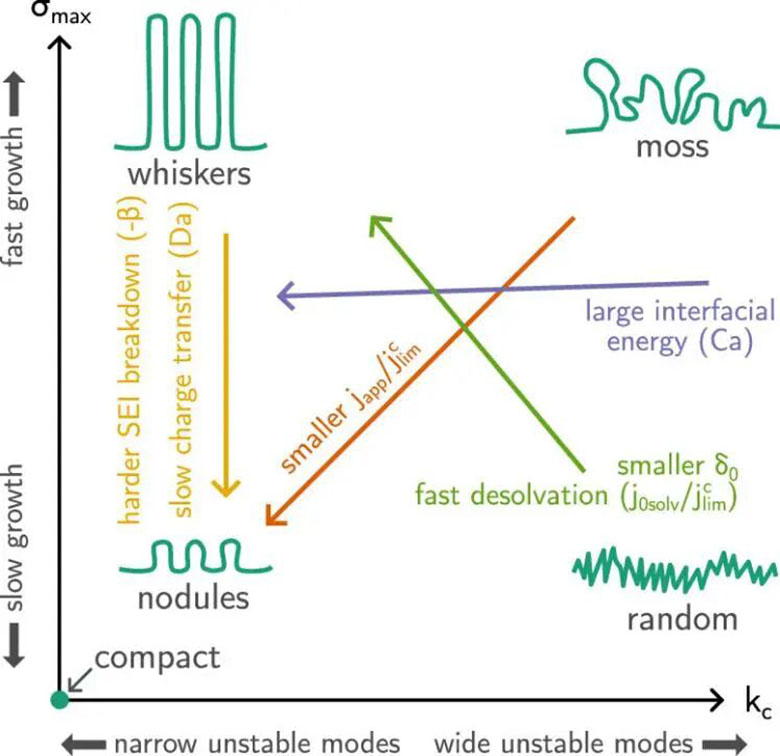

基于kc和σmax的映射（图4），研究构建了定性电沉积形态图谱。大kc与大σmax区域对应苔藓枝晶（高复杂度），小kc与大σmax对应晶须状枝晶，而小kc与小σmax区域则倾向结节状或致密沉积。六维参数（如japp、Ca、δ等）的协同调控可引导系统向稳定区迁移，例如通过增强SEI韧性（调控β）或优化电解液溶剂化结构（提高j0,solv）。该图谱为实验设计提供了直观指导，如在高盐浓度电解液中通过提升jlim抑制扩散失控。

图4. 锂电沉积的定性形态不稳定性图谱

【文献总结】

本工作通过理论建模与稳定性分析，揭示了SEI和脱溶剂动力学在锂沉积中的核心调控作用。所提出的表观Dap参数和形态图谱，不仅解决了现有实验指标（如j0p/FcD）的争议，还为高性能电解液设计（如弱溶剂化电解液）提供了量化依据。未来研究可结合相场模型深入非线性演化过程，并集成异质SEI的化学-机械耦合效应。该框架有望拓展至钠、锌等金属阳极体系，推动下一代电池的理性设计。

【文献信息】

标题：Morphological Stability of Metal Anodes: Roles of Solid Electrolyte Interphases (SEIs) and Desolvation Kinetics

期刊：ACS Energy Letters

链接：https://doi.org/10.1021/acsenergylett.5c03690

文章来源：能源学人

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
