电池回收再利用技术平台
0411-86645829
0411-87283972
叶片状自支撑复合电极的规模化制备
发布时间:
2023-12-15
预览次数:
▍成果简介

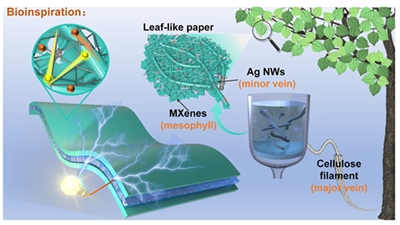

规模化制备具有高强度和优异导电性的自支撑薄膜电极对于超级电容器等柔性电子产品的发展至关重要。受植物叶片的启发，华南理工大学王小慧教授团队将“叶肉状”MXene (Ti3C2TX) 纳米片、“叶脉状”纤维素细丝和银纳米线 (Ag NW) 进行快速真空抽滤得到自支撑复合薄膜。得益于纤维素和MXene之间的相互作用以及薄膜的三维互通网络结构，该复合薄膜表现出高导电性 (58 843 S m−1) 、良好的机械性能（拉伸强度为34 MPa，杨氏模量为6 GPa）。将其用于超级电容器电极时表现出优异的电化学性能，在MXene含量仅为25 wt%时，这种可折叠电极的比容量高达505 F g-1。
▍内容详情

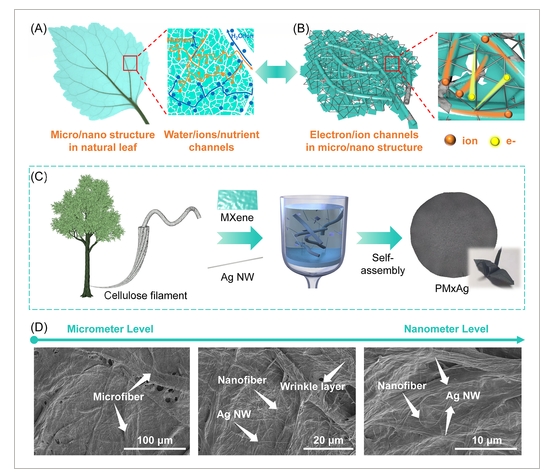

图1 具有分层结构和快速离子传输通道复合膜的仿生制造

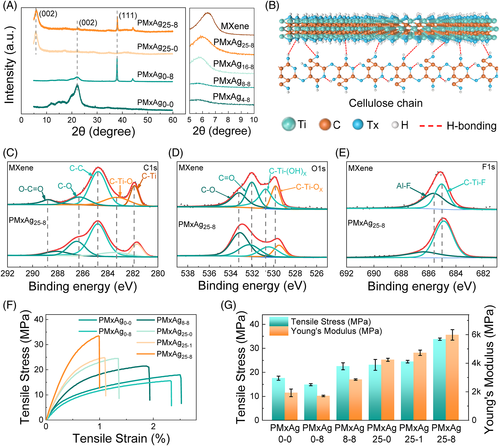

图2 PMxAg复合膜的结构表征和机械性能

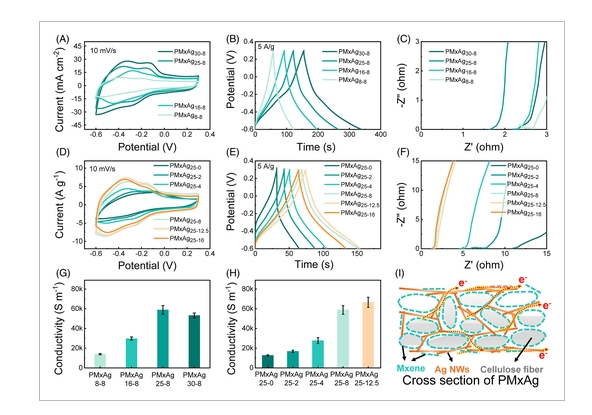

图3 不同含量MXene和Ag NWs的PMxAg电极在1 M H2SO4电解液中的电化学行为

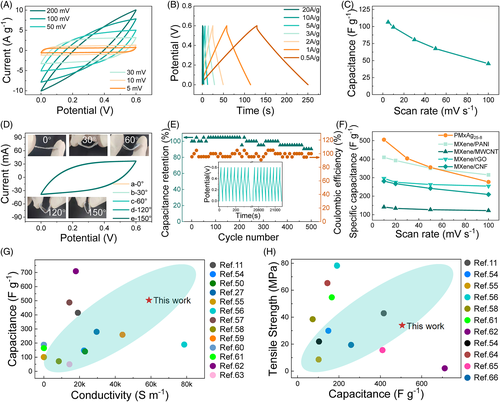

图4 基于PMXAg25-8电极以及PVA/H2SO4凝胶电解质的全固态超级电容器的电化学性能
▍文献信息
Hao Tang, Ruwei Chen, Quanbo Huang, Wenjiao Ge, Xiaoqian Zhang, Yang Yang,* Xiaohui Wang,* Scalable manufacturing of leaf-like MXene/Ag NWs/cellulose composite paper electrode for all-solid-state supercapacitor, EcoMat. 2022; e12247
▍原文链接：https://doi.org/10.1002/eom2.12247
文章来源：清新电源
特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：snan2109；QQ：906945059），我们会及时反馈并处理完毕。
上一篇:
钾离子电池有机电极材料分子结构的优化策略
下一篇:
用于稳定且无枝晶的锌电池多孔聚多巴胺界面
