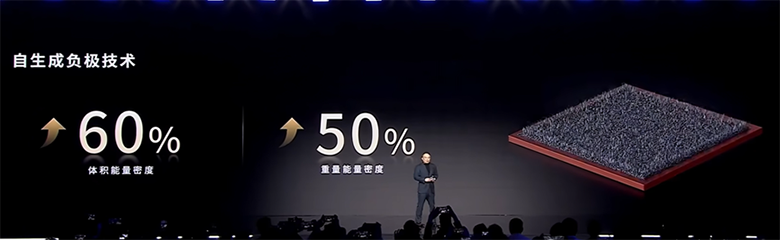

2025年4月21日，宁德时代在超级科技日上发布了自生成负极技术，可以将电池的体积能量密度提升60%以上，重量能量密度提升50%以上。也正是借助这一高比能电池技术作为增程能量区，发布会上顺势发布了骁遥双核电池。

那么，自生成负极技术核心到底是什么？商业化落地的前景如何，本文带您分析。

一、自生成负极技术分析

从发布会上公布的内容来看，自生成负极电池在组装完成时是没有负极活性材料层的，对锂电池而言，就直接采用铜箔作为负极。

在首次充电过程中，正极材料中的锂原子会沉积到负极的铜箔上，在下一次放电时就能作为正常的负极活性材料。

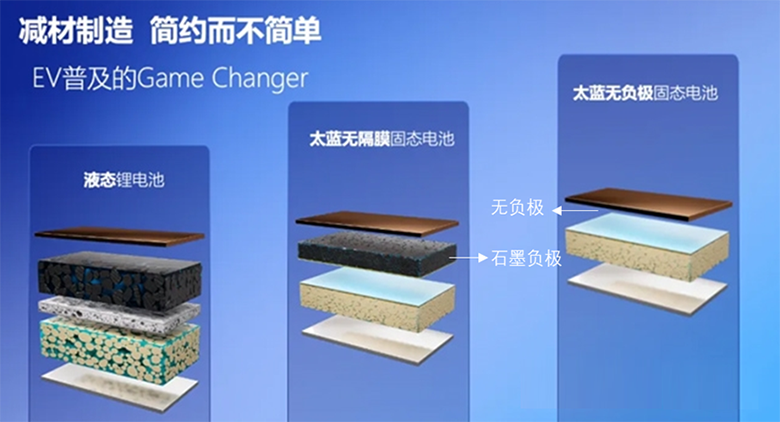

可见这类电池相较于现有电池，在结构上是简化了的，本质上跟2024年11月太蓝新能源发布的无负极电池是类似的，只不过太蓝特意强调了固态电池的理念，弱化了电解液的作用。

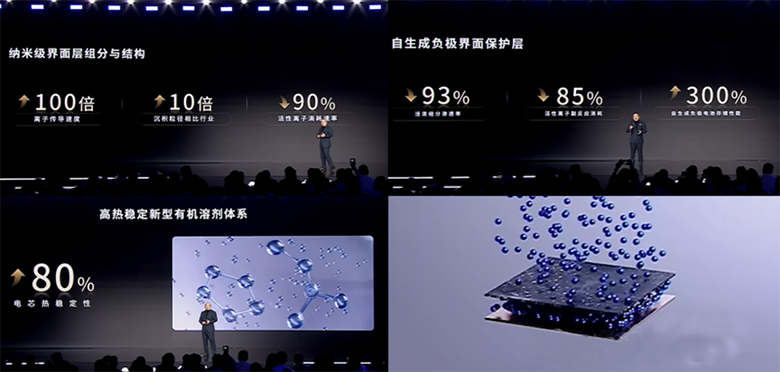

而宁德时代的自生成负极，则着重强调了电解液的贡献，无论是纳米级界面层的组分与结构，还是界面保护层的优化，以及电芯热稳定性的提升，都离不开整个电解液体系的优化（包括锂盐的溶剂）。

只是发布会上并没有提及锂盐和溶剂是怎样优化的，优化后电池的循环寿命能达到多少。

直到5月28日，宁德时代科研团队在国际顶级期刊《Nature Nanotechnology》发表了题为《Application-driven design of non-aqueous electrolyte solutions through quantification of interfacial reactions in lithium metal batteries》的最新研究成果。

里面详细阐述了电解液体系的优化，而且虽然题目中没有提及任何自生成负极的字样（英文是Anode-free），文章内容中却展示了无负极电池的循环情况。

根据这篇文章的研究，无论是锂金属负极还是自生成负极，电解液改为了LiFSI-1.2DME-3TTE的体系，跟目前主流的LiPF6-EC/EMC的体系大相径庭。

其中DME全称是乙二醇二甲醚，是常见的醚类溶剂，可以大幅度降低电解液的粘度，提高其流动性。而TTE也是一种氟化醚溶剂，可以抑制正极集流体铝箔的腐蚀问题（主要是LiFSI这种锂盐造成的）。

优化的核心是通过锂盐的溶剂体系的选择，使其更耐还原；同时让锂金属表面生成的SEI层更加稳定，强度和柔韧性方面能够适应充放电过程中的体积变化，来提高电池的循环寿命。

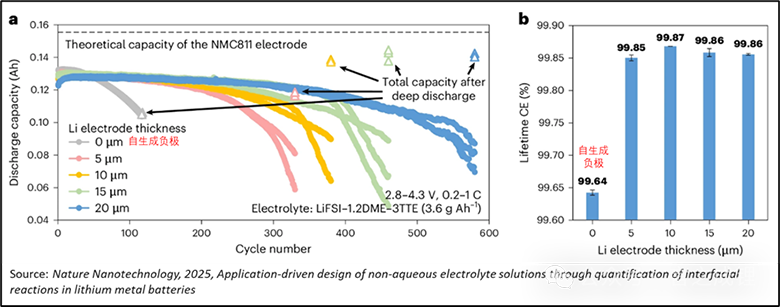

不过即便如此，采用0μm锂金属（也就是自生成负极）的电池，循环寿命仅120圈，显著低于正常20μm锂金属电池500圈以上的循环寿命。

而且充电的倍率仅为0.2C, 显著低于正常锂离子电池1C以上的充电倍率。

虽然如此，就如发布会上所介绍的，自生成负极技能够显著提高电池的能量密度，而且对于制造而言简化了负极的匀浆涂布，也能降低成本。

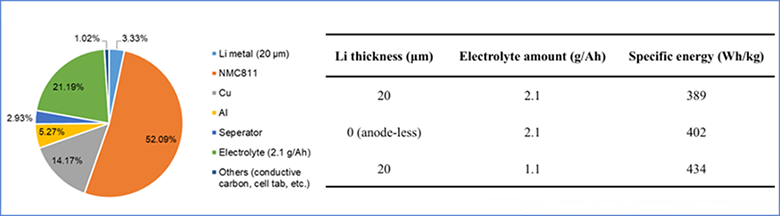

基于上文中的材料体系，如果换算到50Ah的软包电池，其能量密度达到了400Wh/kg, 是目前磷酸铁锂电池的两倍以上，三元电池的1.5倍以上，在提高电池续航里程方面优势明显。

当然了，120圈的循环寿命还是太短了。一方面需要继续提升；另一方面跟常规的锂离子电池体系复合使用，采用电电增程的思路，大部分时间都只用主能量区，减少自生成负极电池的循环次数，也是现阶段无奈的折中方案（参考从双核系统看增混车型的未来）。

      小结：宁德时代的自生成负极技术，核心是电解液锂盐和溶剂体系的优化，目前虽然能量密度高，但是快充能力很差（受限于锂金属沉积速率低），而且循环寿命也比较低，只有120圈左右，离商业化还有一定距离。

不过随着AI能力的增强，SES已经推出了分子宇宙大模型，对新型电解液的探索进程大大加速。未来或许能实现质的突破，让我们拭目以待。

文章来源：言之成锂

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：snan2109；QQ：906945059），我们会及时反馈并处理完毕。
