硅碳负极

硅碳负极采用纳米硅和石墨材料混合，通过降低硅基材料粒径至纳米级别，可以拥有较小的颗粒尺寸和更多的空隙，更容易缓冲硅在脱嵌锂离子过程中产生的应力和形变。此外，纳米颗粒可以缩短锂离子扩散距离，增加硅材料储锂能力。

硅碳负极生产工艺核心难点在于纳米硅粉的制备。研究发现，单个硅纳米粒子的锂化，发现存在一个约150nm的临界粒径，低于该临界粒径时，颗粒在第一次锂化时不会破裂，所以降低硅材料粒径是减少粉化的有效途径。

常见的纳米硅的生产工艺有镁热还原法、硅烷热解法、放电等离子法和机械研磨法。

国内纳米硅粉的制备主要以机械研磨法为主，美国、日本等国家的企业对纳米硅粉的研究起步较早，日本帝人，美国杜邦等企业均可以用等离子蒸发冷凝法进行纳米硅粉的制备，目前国内等离子体法进展较快的企业为博迁新材，目前已经处于中试阶段。

硅氧负极

硅氧负极采用氧化亚硅（SiOx）和石墨材料混合，相比于硅材料，氧化亚硅材料在嵌锂过程中的体积膨胀大大减小，因此循环性能也得到了极大的提升。

硅氧负极的核心是制备SiOx。大部分的企业是将纯硅和SiO2合成SiOx，形成硅氧负极前驱体，然后经粉碎、分级、表面处理、烧结、筛分、除磁等工序制备而成。

 哪个更有前途？

目前商业化硅碳负极容量在450mAh/g以下，一般用于消费电池。但硅碳负极的体积膨胀严重，导致循环性能较差，一般在500-600周，达不到国际规定动力电池循环1000周的标准。一般从２个方面对其进行材料改性：一方面是对硅单质体系的改性，如使用纳米硅和硅薄膜等；另一方面是对碳／硅基复合材料的结构改性，如核－壳结构、多孔结构等。

目前商业化硅氧负极应用容量主要在450-500mAh/g，既可用于消费也可用于动力。但SiOx材料目前主要存在两个问题：首次库仑效率低和循环性能的衰减。前者目前较为实际的解决办法主要是通过向添加少量的Li源，在充电的过程中利用这部分额外的Li补充首次充电过程中不可逆的Li消耗，以达到提升锂离子电池首次效率的目的；后者主要是通过碳包覆与SiOx纳米化来缓冲体积膨胀，提升循环稳定性。

综合来看，两个材料都很有前途。就目前而言，硅氧负极比容量高，作为电池性能比较适中；但随着硅碳负极的研究深入，如果其循环寿命能达到1000圈，加上首效强的优点，也会很有前景。

以下是它们的核心特点与对比分析：

1. 硅负极（纯硅）

优势：理论容量最高（4200 mAh/g），可显著提升电池能量密度。

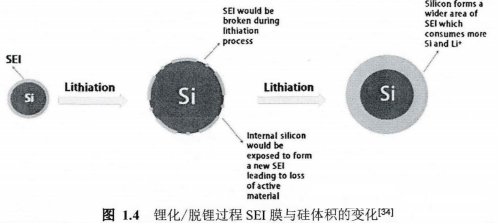

劣势：体积膨胀极大（~300%），导致电极粉化、SEI膜反复破裂再生，循环寿命极短（通常<100次）；

导电性差，需依赖纳米化或复合结构改善。

应用现状：

纯硅负极因循环性能差，尚未实现商业化，主要用于实验室研究。

2. 硅氧负极（SiOₓ，x≈1）

材料特性：

硅氧化物（SiOₓ）中氧原子部分缓解体积膨胀（膨胀率 ~200%）；

理论容量 ~1500-2000 mAh/g，低于纯硅但高于石墨。

优势：

循环稳定性优于纯硅（500次以上）；

首次库伦效率（~80%）可通过预锂化提升。

挑战：

导电性仍需改善（需与碳复合）；

氧原子引入导致首次充放电时生成 Li₂O 和 Li₄SiO₄，造成容量损失。

应用场景：

主要用于高端消费电子（如手机、笔记本）和部分动力电池（与石墨复合）。

3. 硅碳负极（Si/C复合材料）

设计原理：

将纳米硅颗粒嵌入碳基体（石墨、无定形碳、石墨烯等），利用碳材料的缓冲作用抑制体积膨胀，同时提升导电性。

优势：

容量介于 500-1500 mAh/g（取决于硅含量）；

循环寿命显著提升（>1000次），体积膨胀率 <50%；

兼容现有石墨负极产线，商业化成熟度高。

类型：

核壳结构（硅核+碳壳）：缓冲体积变化；

多孔碳负载：提供膨胀空间；

石墨/硅复合：如硅掺杂石墨（Si-Graphite），兼顾容量与稳定性。

应用场景：

动力电池主流路线（如特斯拉4680电池采用硅碳负极），兼顾能量密度与循环寿命。

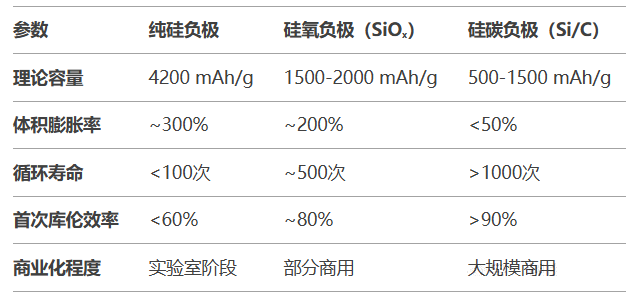

4. 关键性能对比参数

5. 技术挑战与解决方案

体积膨胀问题：

纳米化硅颗粒（<150nm）减少应力集中；

预锂化技术：补偿首次循环锂损耗（如添加锂箔或富锂添加剂）；

粘结剂优化：使用弹性粘结剂（如PAA）适应硅膨胀。

导电性提升：

碳包覆、石墨烯复合、金属掺杂（如Ag、Cu）。

界面稳定性：

开发新型电解液（含FEC添加剂）稳定SEI膜；

固态电解质替代液态电解质，抑制副反应。

6. 未来发展趋势

硅基负极+高镍三元正极：实现 >400 Wh/kg 电芯能量密度；

全固态电池+硅负极：固态电解质抑制硅膨胀，提升安全性；

材料-结构协同设计：如3D多孔硅、硅纳米线阵列等，兼顾高容量与长寿命。

总结

硅基负极是突破锂电能量密度瓶颈的关键，但需通过材料复合（硅碳）、结构设计（纳米化）和 工艺优化（预锂化）解决体积膨胀与寿命问题。目前 硅碳负极 是商业化主流，而 硅氧负极 和 新型硅基复合材料 是未来重要方向。

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：snan2109；QQ：906945059），我们会及时反馈并处理完毕。
