核心摘要：本研究颠覆了传统认知，发现锂金属电池在放电状态下的“日历老化”（静置休息）能够通过促进固态电解质界面膜（SEI）溶解和孤立锂（i-Li，即“死锂”）重新连接，有效恢复电池容量，提升循环寿命。这与充电状态下静置会加剧容量衰减的已知现象形成鲜明对比。

锂金属电池被誉为下一代高能量密度储能技术的“圣杯”，其理论能量密度可达当前商用锂离子电池的两倍以上。然而，锂金属电池的实际应用一直受困于其快速的容量衰减。一个核心原因是循环过程中会形成与电极电流失去电接触的“孤立锂”（或称“死锂”），导致活性锂的永久性损失。

传统观点认为，电池在充电状态（满电状态）下静置（日历老化）会加剧锂与电解质的副反应，加速容量衰减。那么，如果让电池在放电状态（无电状态）下静置，会发生什么？是变得更糟，还是有可能“逆转乾坤”？

近日，斯坦福大学崔屹教授团队在国际顶级期刊《Nature》上发表了一项颠覆性的研究成果。他们发现，让锂金属电池在放电状态下进行日历老化，不仅不会损坏电池，反而能有效复活“死锂”，显著提升电池的容量保持率和库伦效率。这一发现为优化锂金属电池的循环策略提供了全新的思路。

01 核心发现：放电静置实现容量恢复

为了探究放电静置的效果，研究团队设计了三种循环协议进行对比：

放电状态静置：在放电态静置12小时；

连续循环：不静置，连续充放电；

充电状态静置：在充电态静置12小时。

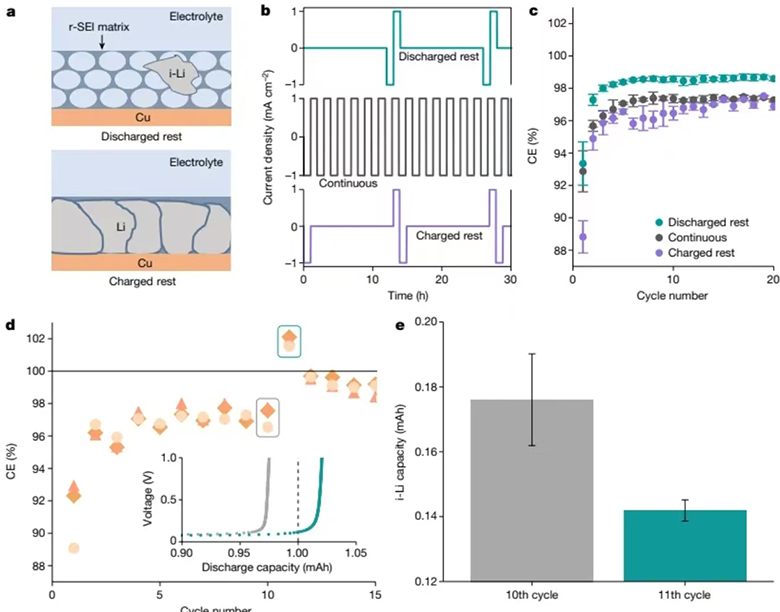

图1c 的结果清晰表明，与连续循环和充电静置相比，放电静置的电池表现出最高的平均库伦效率（98.2%）。更令人惊讶的是，在研究团队设计的混合循环协议（先连续循环10次，然后在第11次循环前进行放电静置）中，电池在第11次循环时出现了库伦效率超过100% 的现象（图1d）。

这意味著电池放电时释放出的容量，比充电时注入的容量还要多！ 这直接证明了有部分在之前循环中“损失”的容量（即被困在“死锂”或残余SEI中的锂）被重新激活并利用了。

02 机理验证：是什么容量被恢复了？

库伦效率超过100%表明有旧容量被回收，但这些容量究竟来自“死锂”的复活，还是来自SEI的分解？为了回答这个问题，研究团队采用了滴定气相色谱法（TGC） 来定量分析静置前后“死锂”量的变化。

图1e 的TGC数据表明，经过放电静置的电池，其电极上的“死锂”累积量显著低于连续循环的电池。这强有力地证实了，放电静置所恢复的容量，主要来源于“孤立锂（i-Li）”的重新连接和利用。

03 眼见为实：原位光学观测“死锂”复活

为了直观地展示这一过程，研究团队巧妙设计了一套原位光学观测系统，可以实时观察锂的沉积/剥离以及“死锂”的演变。

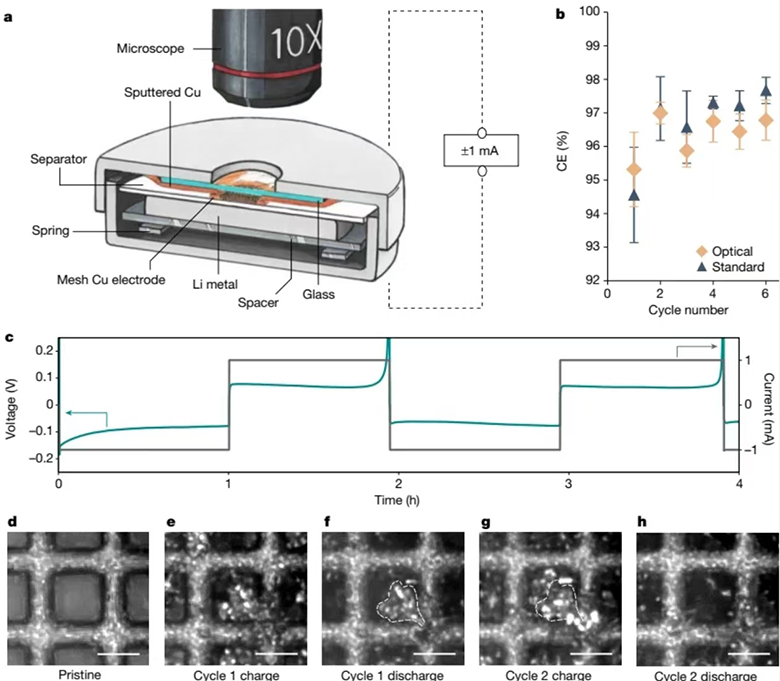

图2d-h 的连续截图生动地记录了一个“死锂”颗粒的“复活”过程：

图2e, f：第一个循环后，一个锂沉积物与电极断开，成为“死锂”（白色轮廓）。

图2g：在第二个循环充电时，新沉积的锂与之前孤立的“死锂”颗粒连接在了一起，表明其重新建立了电接触。

图2h：在随后的放电过程中，这个被重新连接的“死锂”被成功剥离，实现了容量的回收。

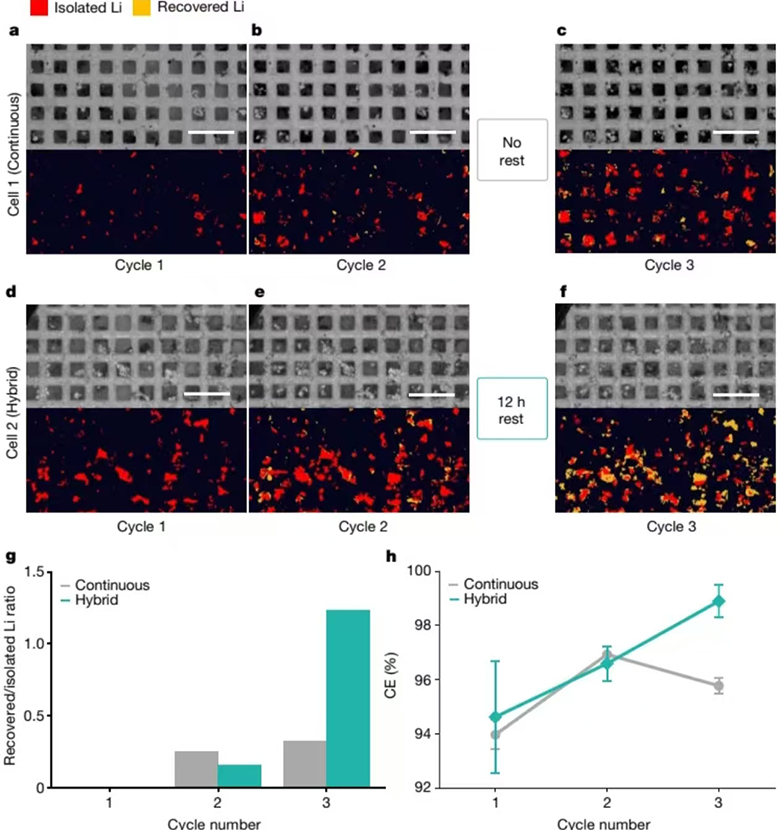

通过对比连续循环和混合静置协议的原位观测结果（图3），研究进一步量化发现，放电静置后，锂回收面积与孤立锂面积的比值（R/I）显著大于1，这意味着回收的锂比新生成的“死锂”还要多，实现了净容量恢复。

04 机制阐释：残余SEI溶解是关键

那么，放电静置是如何促进“死锂”复活的了更深入的研究。

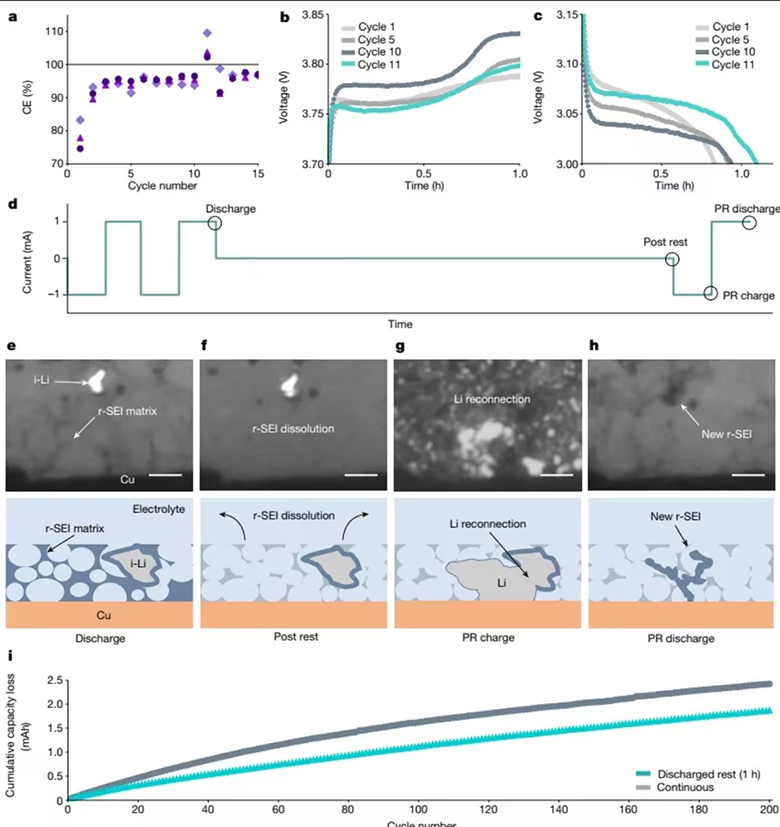

研究者提出的机理如图4e-h所示：

1. 放电时：锂被剥离，可能被厚厚的残余SEI（r-SEI）或形成的孔隙隔离，变成“死锂”。

2. 静置时：电解质可以溶解包裹在“死锂”周围的r-SEI（主要是可溶性有机组分）。

3. 再次充电时：r-SEI的溶解为“死锂”提供了重新连接的通道，新沉积的锂易于与“死锂”连接，将其激活。

4. 再次放电时：被重新连接的锂（包括激活的“死锂”）被成功剥离。

电化学石英晶体微天平（EQCM）和X射线光电子能谱（XPS）等实验也证实了SEI在静置过程中的溶解现象，特别是其中的有机组分更容易被溶解。

05 应用前景与总结

这项研究的价值在于其普适性和易于实施。研究团队在无负极全电池（LiFePO4||Cu）乃至软包电池中都验证了这一策略的有效性（图4a）。 simply通过在循环协议中引入放电状态的静置阶段，就能显著提升电池性能，而无需改变电池材料或增加制造成本。

总结来说，本研究的重要发现包括：

颠覆性发现：放电状态日历老化可作为恢复锂金属电池容量的有效手段。

机理阐明：容量恢复主要源于残余SEI溶解促进的“孤立锂”重新连接。

方法普适：该策略适用于多种电解液体系和电池构型（半电池、无负极全电池）。

应用简便：仅通过优化循环协议即可实现性能提升，易于推向实际应用。

这项工作不仅深化了对锂金属电池失效与再生机制的理解，更重要的是提供了一种简单、低成本且高效的技术路径，极大地推动了锂金属电池的商业化进程。

06 作者介绍

通讯作者崔屹教授是斯坦福大学材料科学与工程系教授，斯坦福能源研究中心主任，国际知名的纳米材料科学家。他是美国国家科学院院士、美国艺术与科学院院士，在能源存储与转化、纳米技术等领域做出了多项开创性工作，尤其在高性能电池材料设计方面享有崇高声誉。共同第一作者为Wenbo Zhang和Philaphon Sayavong，均为斯坦福大学优秀的研究人员。

文章来源：电池课堂

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
