充电5分钟，续航两小时，这是新能源电动汽车追求的目标。而这背后其实是锂电池领域长期存在的“高压快充”难题。

近期，西南交通大学张海涛研究员及其团队在《Advanced Materials》上发表的突破性研究，带来了一场电解质设计的革命：分子关联化学。他们发现，通过策划溶剂分子间的协同，竟然能让锂电池在4.7V高压下实现10C倍率的快速充电，容量保持率高达68.4%！

1. 锂电池的不可能三角

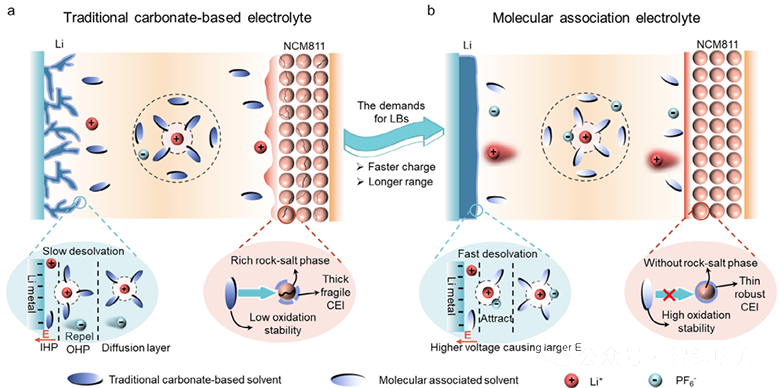

传统锂电池面临的不可能三角：高电压稳定性、快速充电能力、长循环寿命往往难以兼得。就像传统碳酸酯电解质EC:DMC（LB001）在实验室中的表现：当电压攀升至4.5V以上，阴极侧的镍钴锰酸锂NCM811材料中的镍会变成高活性的Ni⁴⁺，疯狂催化电解质分解，生成绝缘的NiO岩盐相，阻塞锂离子通道；阳极侧则因强电场驱赶阴离子，形成有机为主的脆弱SEI膜，导致锂枝晶疯长。

更本质的矛盾在于溶剂分子的天性：极性强的溶剂利于锂盐解离但黏度高，而能量水平HOMO/LUMO，通过引入氟原子等吸电子基团降低HOMO提升耐氧化性时，LUMO也会同步降低，反而削弱还原稳定性。过去研究者尝试过基团修饰、浓度调控等方法，但都未能根本解决这一矛盾。

2. 当溶剂分子开始协同

研究团队另辟蹊径，提出一个巧妙思路：既然单个溶剂难以完美，何不让不同特性的溶剂分子通过非键相互作用组队作战？ 这就是分子关联化学的核心：利用弱氢键和偶极-偶极作用，让分子间产生协同，实现1+1>2的效果。

研究团队筛选了32种溶剂组合，并创新性地提出分子关联能量作为量化指标。结果发现，当关联能量落在-61至-68 kJ/mol的区间时，电池表现最佳。其中，氟化乙烯碳酸酯FEC和乙酸乙酯EA的组合尤为亮眼，FEC本身具有高极性但LUMO较低，EA则相反，二者结合后竟产生了奇妙的协同效应。

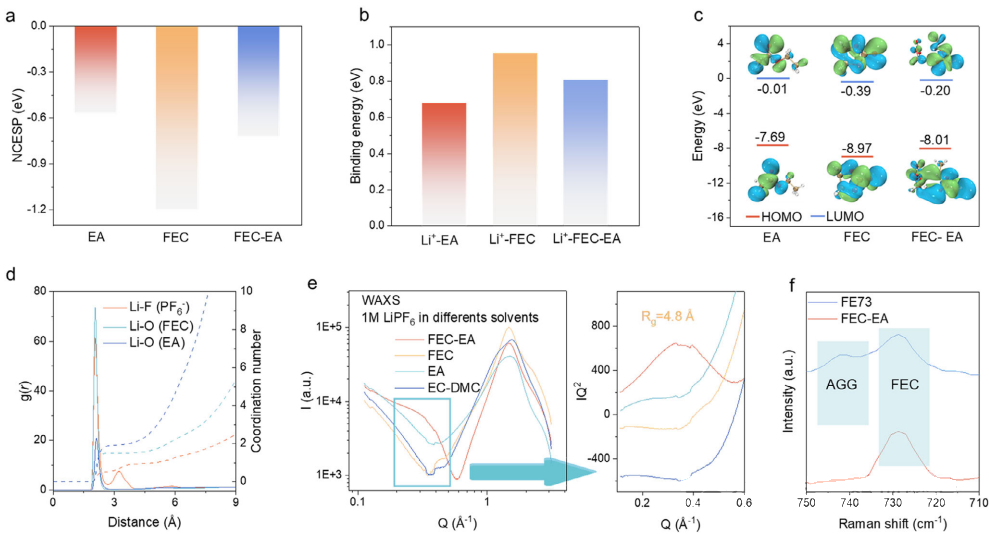

通过紫外-可见光谱分析，研究者确认FEC与EA以1:1比例结合。分子动力学模拟进一步揭示，EA的亚甲基氢与FEC的醛基氧形成弱氢键，距离2.7Å，而EA的醛基氧与FEC的亚甲基碳产生偶极相互作用，3.2Å。这种方式让电子云重新分布，既调和了极性矛盾，又优化了能级匹配。

3. 性能飞跃

将最佳配比（FEC:EA=7:3）的FE73电解质投入实战，结果：在4.7V高压、10C快充的极端条件下，Li丨NCM811纽扣电池容量保持率达68.3%，而传统电解质组已近乎瘫痪。另外，400mAh的软包电池在130次循环后仍保持80%容量，衰减率仅0.61%/周期。

快充性能的提升源自三大突破：

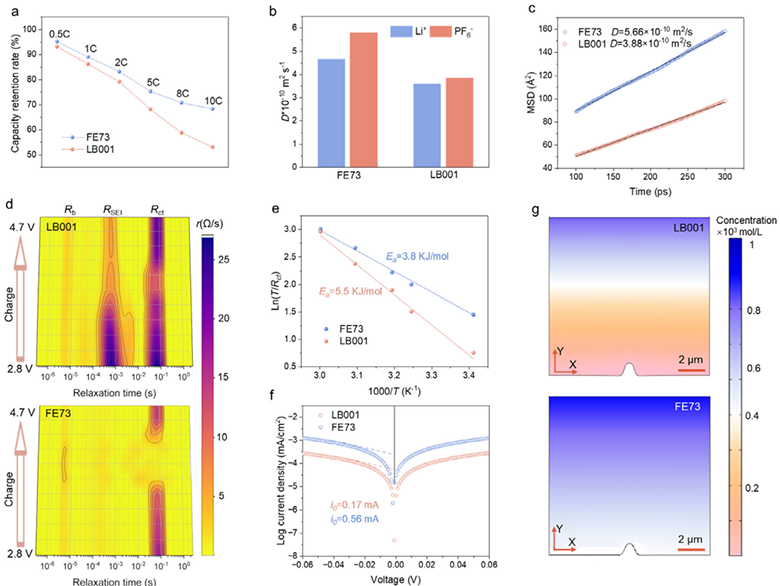

离子传输加速：PFG-NMR测量显示，Li⁺在FE73中的扩散系数达4.67×10⁻¹⁰ m²/s，比传统电解质高31%。分子动力学模拟的均方位移曲线印证了这一点。

去溶剂化能垒降低：Li⁺与溶剂分子的结合能从0.95eV降至0.80eV，意味着锂离子更容易轻装上阵。

浓度极化减弱：多物理场模拟显示，即使在3.4mA/cm²高电流下，FE73仍能保持均匀的锂离子分布，避免局部枯竭。

4. 电极界面工程

通过同步辐射WAXS/SAXS分析，研究者发现FE73电解质会形成聚集溶剂化结构AGG，PF₆⁻阴离子大量进入溶剂化鞘层，占比达48.3%。这种结构如同给电极镀上复合护甲：在阴极侧，促进生成富含LiF的无机CEI膜；在阳极侧，形成有机-无机杂化SEI膜。

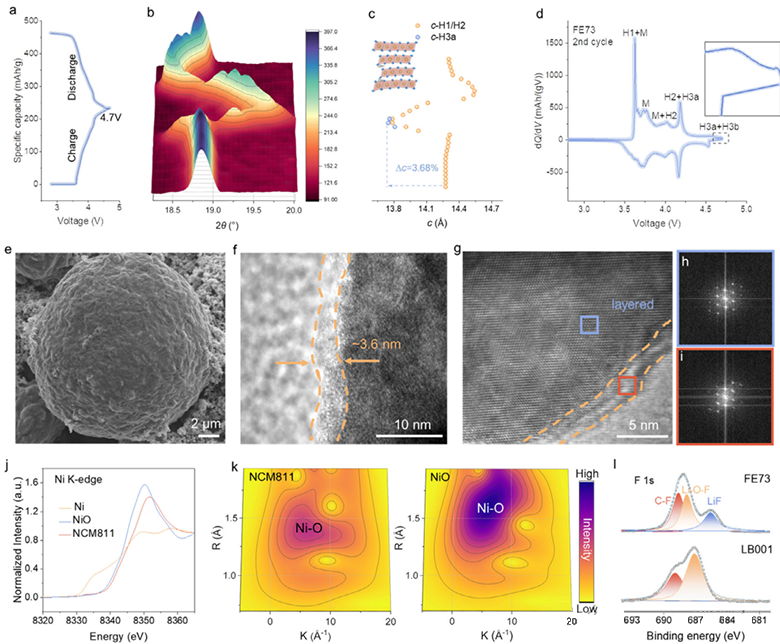

原位XRD揭开了更精彩的细节：NCM811材料在FE73中相变可逆性显著提升。H3b有害相的产生被抑制，晶格变化率从4.33%降至3.68%。TEM图像显示，循环后的NCM811颗粒表面光滑，NiO岩盐相厚度从7.7nm减至2.2nm。XPS分析进一步证实，CEI层中LiF含量增加，有机组分减少。

锂金属阳极同样受益。Li||Li对称电池在1mA/cm²下稳定运行超5000小时，过电位仅28mV。原位光学显微镜显示，FE73有效抑制了枝晶和气泡产生。更巧妙的是，通过暂停实验量化SEI溶解率，发现FE73组的容量损失比传统电解质低41%，证明其界面具有卓越的化学稳定性。

5. 其他体系验证

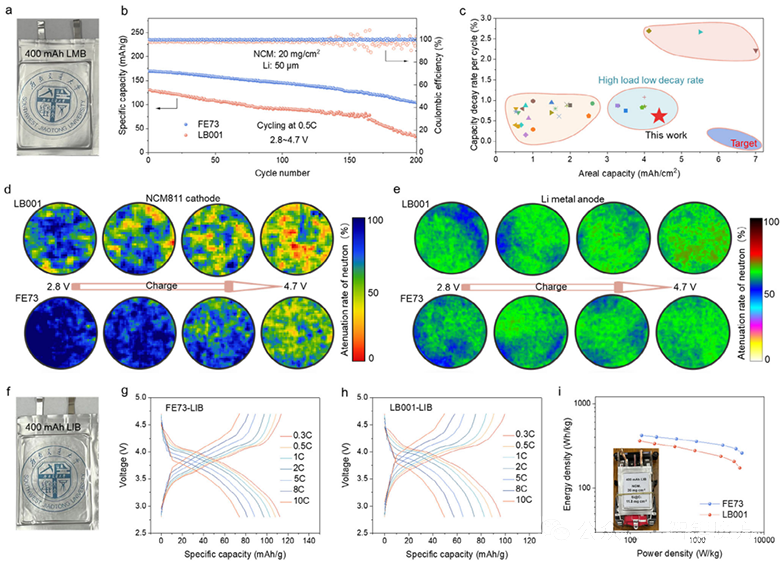

当研究团队将FE73电解质应用于硅碳||NCM811和石墨||LiFePO4体系时，同样观察到显著提升：硅碳阳极电池在5C下容量提升45%，功率密度达4731.6W/kg；石墨电池在8C快充下容量改善31%。这意味着分子关联策略适用于多种电池化学体系。

中子成像结果：传统电解质中锂离子分布不均，出现局部富集与耗尽现象，而FE73组在整个SOC范围内保持均匀分布。这从微观尺度解释了为何电池能实现长寿命循环。

文献信息：

DOI: 10.1002/adma.202516200

文章来源：智锂魔方

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
