随着我们对电池能量密度要求的不断提高,安全问题也日益凸显。今天,我们将深入解读一篇由中科院王雪锋研究员及其团队发表于《Advanced Materials》的重要研究,揭秘高能量密度电池在过充条件下是如何一步步走向失效的。
1. 高能量密度电池的安全悖论
锂离子电池的能量密度提升是行业发展的必然趋势,但能量密度与安全性往往存在权衡。传统电池如锂钴氧或磷酸铁锂体系,能量密度已接近极限(250-280 Wh/kg),而富镍正极,如NCM90搭配硅基负极,如SiOx的组合,有望将能量密度推升至400 Wh/kg以上。
然而,这种高能量密度配置也带来了新的挑战:富镍正极易发生氧释放和金属溶解,硅基负极则面临体积膨胀和界面不稳定等问题。在复杂的使用环境中,过充成为诱发热失控的主要因素之一。
过充不仅会导致电极材料的结构损伤,还可能引发连锁反应,最终造成电池失效。以往研究多聚焦于石墨基电池或单一材料,而对全电池在过充过程中的多尺度界面演化缺乏系统认知。这项研究正是为了填补这一空白。
2. 从宏观现象到微观的实验设计
研究人员设计了一款能量密度达360 Wh/kg的软包电池,正极采用高容量NCM90,负极则为硅氧复合石墨,SiOx@Gr。通过控制过充程度,从100%到130% SOC,结合多种表征技术,如扫描电镜SEM、冷冻高分辨透射电镜cryo-HRTEM、飞行时间二次离子质谱ToF-SIMS等,从宏观到纳米尺度全面解析电池的失效轨迹。实验重点关注了过充过程中的电压、温度变化、气体释放以及电极界面结构的演化。

3. 过充过程
过充过程可划分为四个阶段:

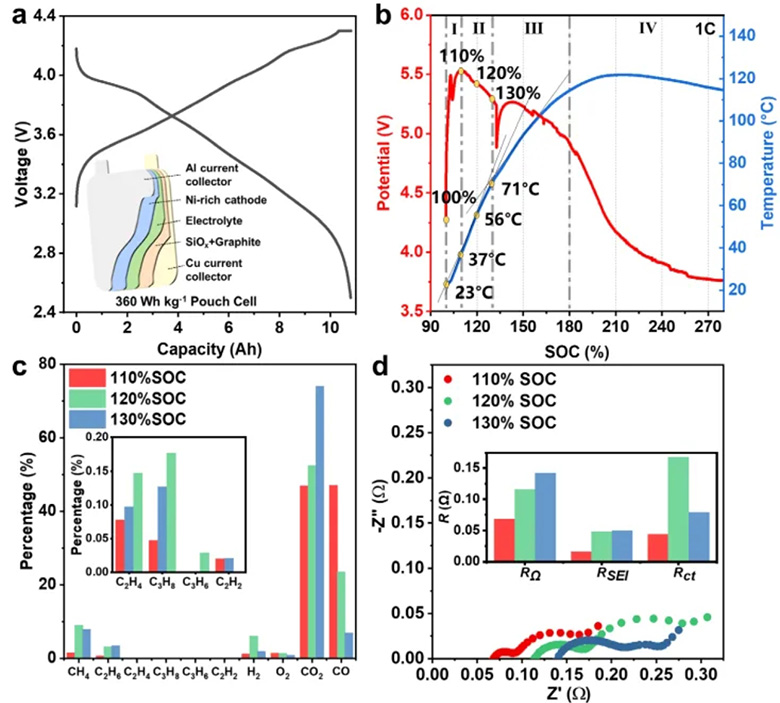

初始阶段(100%-110% SOC),电压快速攀升,温度缓慢上升至37°C,电池内部开始出现轻微副反应。
进入第二阶段(110%-130% SOC),电压达到峰值约5.5 V后下降,暗示微短路发生,温度加速升至71°C。
第三阶段(130%-180% SOC),电压持续下跌,电池明显膨胀;
第四阶段(>180% SOC),内部压力超过极限,导致隔膜变形、内短路和热失控。
整个过程中,气体释放行为尤为关键:110% SOC时即检测到CO₂、CO及少量可燃气体,如CH₄、H₂,表明界面反应已悄然加剧。电化学阻抗谱显示,SEI膜阻抗和电荷转移阻抗随过充程度显著增加。
4. 负极退化的影响
研究发现,电池失效的核心源于负极的结构与界面退化。硅碳负极在过充中面临三重打击:锂沉积、硅颗粒破裂和SEI膜重构。

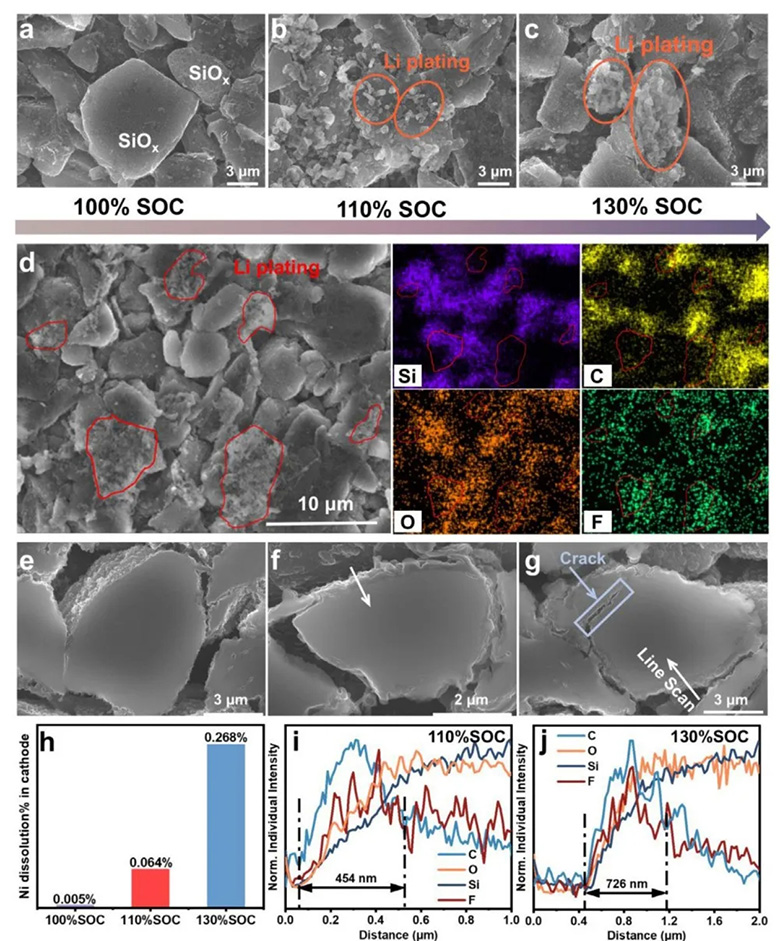

首先,锂沉积在石墨表面。 过充时,多余锂离子无法及时嵌入石墨层间,转而以金属锂形式沉积。从110% SOC的纳米级枝晶,到130% SOC的微米级锂簇,沉积覆盖率从1.5%飙升至7.7%。这些锂沉积不仅消耗活性锂,还成为副反应的温床。
其次,硅颗粒反复膨胀。 硅基材料在嵌锂过程中体积变化显著,过充导致Li⁺持续涌入,引发表面和内部裂纹。扫描电镜图像清晰显示,130% SOC时硅颗粒出现明显裂痕,表面腐蚀层(SEI)厚度从110% SOC的454 nm增至726 nm。更值得注意的是,石墨与硅颗粒之间存在相互作用:过充促使石墨中的LiC6相向LiC12转变,部分锂离子转移至相邻硅颗粒,造成应力不均,加速裂纹扩展。

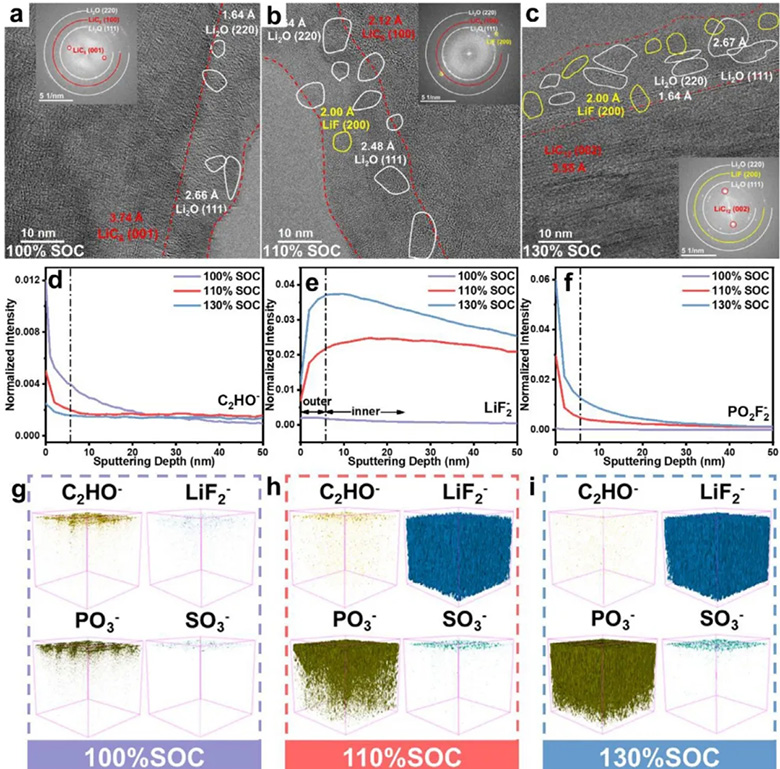

最后,SEI膜陷入无限重构的循环。 冷冻电镜揭示,SEI的纳米结构随过充持续变化:100% SOC时,SEI以有机相为主,夹杂少量Li₂O纳米晶;而过充后,无机物,如LiF显著增加,形成致密层。ToF-SIMS深度分析进一步证实,有机组分,如C₂HO⁻分解,而无机片段(LiF₂⁻、PO₂F⁻)强度飙升,表明电解质分解加剧。这种重构不仅增厚SEI,还提升阻抗,阻碍离子传输。

5. 正极退化虽轻,但催化全局

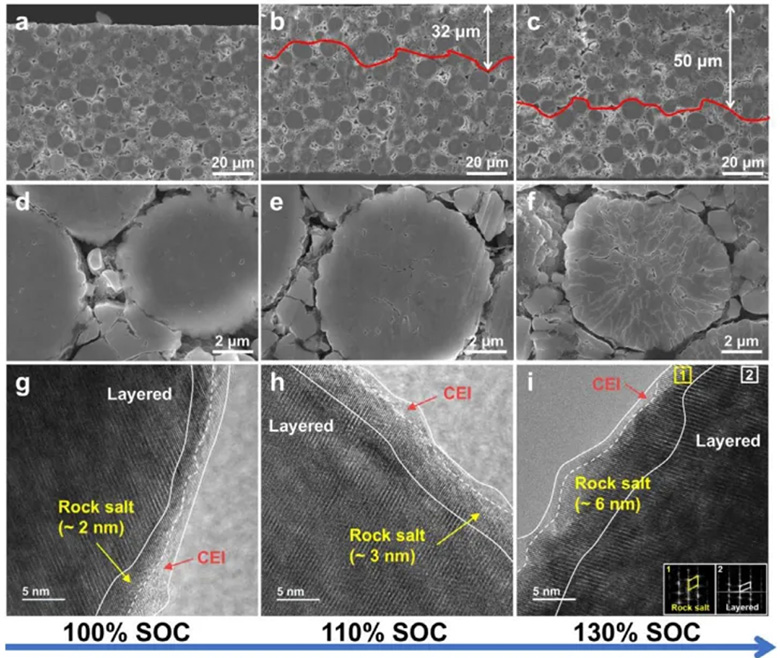

与负极的剧烈变化相比,正极的退化相对温和,但其影响不容小觑。富镍正极NCM90在深度脱锂下,表面发生层状结构向岩盐相的转变,厚度从2 nm(100% SOC)增至6 nm(130% SOC)。
扫描电镜显示,晶间裂纹从表面向内部延伸,深度达50 μm,为金属溶解提供通道。结果,镍离子溶解比例从100% SOC的0.005%暴涨至130% SOC的0.268%。尽管半电池测试表明正极体相容量仅下降约1.6%,但其表面损伤释放的氧物种与电解质反应,生成CO₂和CO等气体,间接加剧全电池失效。

6. 交叉反应是失效的加速器

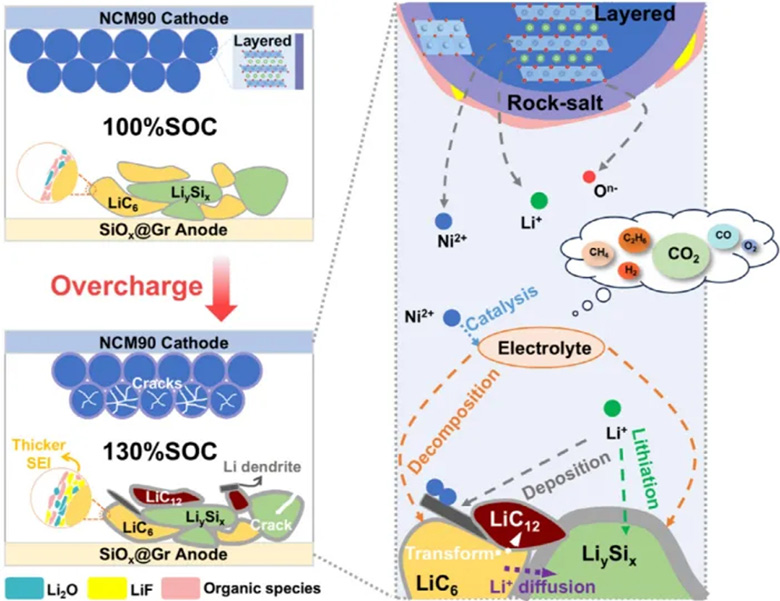

溶解的Ni²⁺离子迁移至负极,优先沉积在石墨的锂沉积区,像“催化剂”一般加速电解质分解和富LiF SEI的形成。ToF-SIMS检测到Ni⁺片段与有机组分分布相关,证实镍沉积促进了溶剂分解。同时,正极释氧与负极锂沉积协同,引发气体积累和阻抗上升,形成恶性循环。这种交叉反应将局部损伤放大为全局失效,凸显了全电池研究的必要性。
综合以上,整体来看,过充失效是一场由负极主导、正极助推的连锁反应。初始阶段,过充引发负极锂沉积和硅颗粒破裂;随后,正极金属溶解与氧释放交叉作用,催化界面副反应;最终,气体积累和阻抗上升导致热失控。

文献信息:
Title: Decoupling the Failure Mechanism of 360 Wh kg−1 Lithium-Ion Pouch Cell During Overcharging Author: Shuwei Li, Yi Wang, Anxing Zhou, Hong Li*, Xuefeng Wang*, .et al.
DOI: 10.1002/adma.202518298
文章来源:智理魔方
特别声明:本站所载图文内容均来源互联网,微信公众号等公开渠道,我们对文中观点保持中立,出于更直观传递信息之目的转载稿件,仅供参考。版权归原作者和机构所有,并不代表本网赞同其观点和对其真实性负责。如有侵权,或涉及任何第三方合法权利,请及时联系我们删除(微信:CintaZz7),我们会及时反馈并处理完毕。
