从智能手机到电动汽车，锂离子电池已经成为我们生活中不可或缺的一部分。我们知道电池中四大主材最为关键，尤其是正极材料的发展。其中，富镍层状氧化物（NCM）因其高能量密度而备受青睐，但也一直面临着机械降解导致电池寿命缩短的难题。

传统解决方案是使用单晶材料替代多晶材料，从而消除晶界开裂问题。然而，一项由阿贡实验室和芝加哥大学组成的联合团队最新发表在《Nature Nanotechnology》上的研究却揭示了一个出乎意料的发现：我们长期以来对单晶材料机械稳定性的理解可能存在着根本性的偏差。

1. 从多晶到单晶的进化之路

传统的富镍正极材料是由许多纳米级初级颗粒聚集而成的微米级二次颗粒，类似于用许多小石子粘合而成的大石头。这种结构虽然有利于锂离子快速传输，却存在一个致命弱点，晶界。

在电池充放电过程中，锂离子在材料中进出，导致晶格像呼吸一样膨胀和收缩。由于不同取向的初级颗粒膨胀收缩方向不一致，会在晶界处产生巨大的应力，最终导致颗粒破裂。这就好比一堵用不同方向木材拼接的墙，在湿度变化时因木材膨胀方向不同而开裂一样。

为了解决这一问题，人们开发出了单晶富镍材料SC-NMC。这些材料是完整的晶体，内部没有晶界，就像一块完整的巨石。理论上，这种结构应该能够彻底解决晶界开裂问题。然而，在实际应用中，单晶材料的性能表现却出现了令人困惑的现象：按照多晶材料优化策略设计的成分，在单晶材料中并不总是奏效。

2. 应变与体积变化的“解耦”

通过多种先进的表征技术，揭示了单晶材料中一个此前未被认识的机制：机械应变与晶格体积变化之间并不存在必然联系。

在传统多晶材料中，体积变化越大，产生的应变就越大，材料就越容易损坏。因此，人们一直致力于通过调整材料成分，如钴和锰的比例，来减小体积变化，从而提高稳定性。例如，在多晶材料中，钴虽然能提高容量，但会加剧体积变化；而锰则能约束晶格参数变化，提高稳定性。

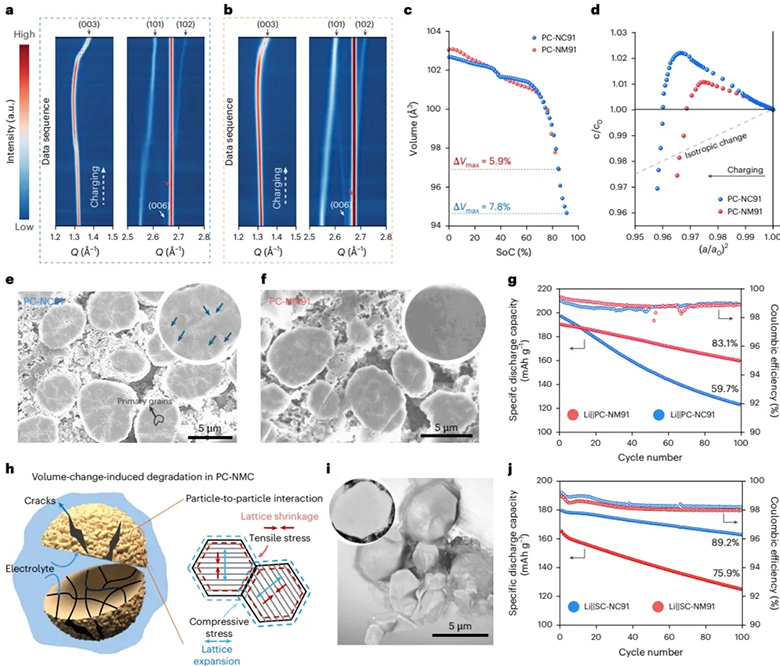

然而，研究团队在单晶材料中发现了完全不同的情况。他们设计了两种模型材料进行对比：无钴的SC-NM91（LiNi₀.₉Mn₀.₁O₂）和无锰的SC-NC91（LiNi₀.₉Co₀.₁O₂）。令人惊讶的是，尽管SC-NC91在充放电过程中表现出更大的晶格体积变化，7.8%对5.9%，但其循环稳定性却显著优于SC-NM91，100次循环后容量保持率89.2%对75.9%。

这一发现完全颠覆了基于多晶材料建立的认知。这时，我们意识到，单晶材料的失效机制与多晶材料有着本质区别。

3. 反应异质性才是罪魁祸首

研究团队通过深入分析发现，动力学驱动的反应异质性才是真正的元凶。

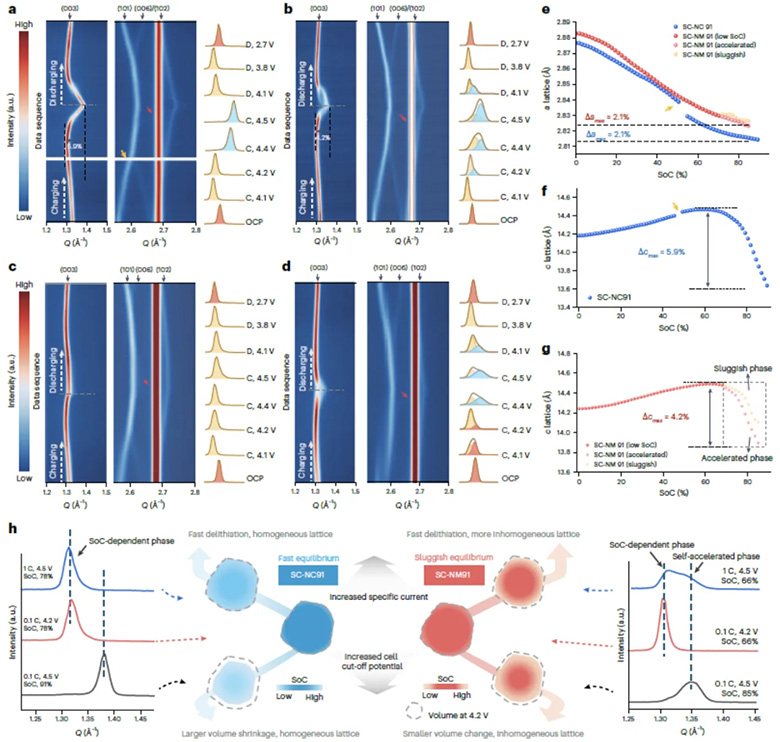

在单晶材料中，由于颗粒尺寸较大，一般1-10μm，锂离子需要沿着更长的扩散路径进出材料。如果材料的锂离子扩散动力学不理想，就会导致颗粒不同区域的锂化/脱锂程度不均匀。有些区域锂离子已经完全脱出，而其他区域还处于锂化状态，这种步调不一致会在材料内部产生巨大的局部应变。

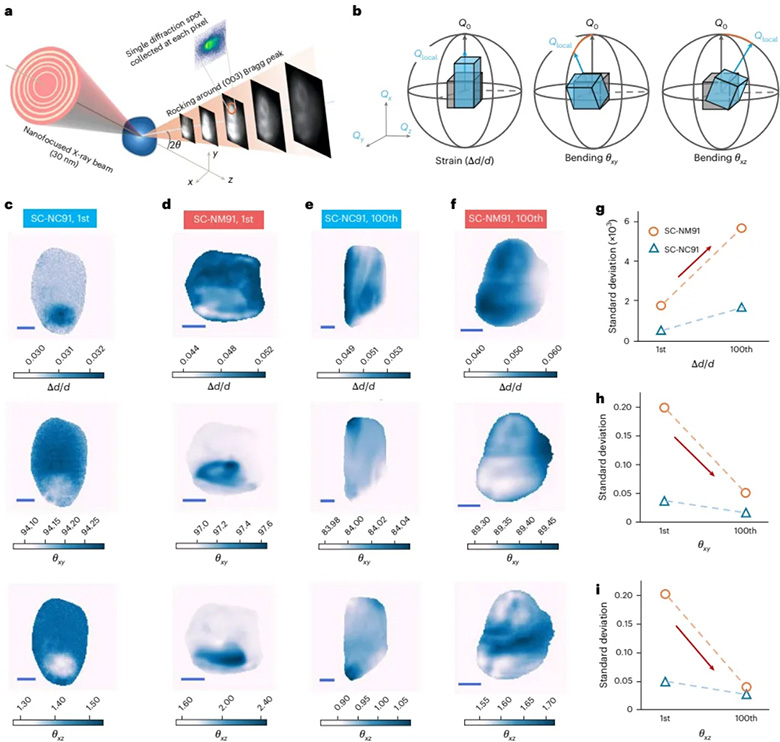

通过纳米扫描X射线衍射显微镜SXDM技术，研究团队能够以纳米级分辨率可视化材料内部的应变分布。结果清晰显示，SC-NM91（无钴）颗粒内部存在严重的晶格畸变和旋转，而SC-NC91（含钴）的应变分布则均匀得多。

4. 钴和锰的角色反转

这一发现还带来了另一个认识：钴和锰在单晶和多晶材料中扮演着完全相反的角色。

在多晶材料中，钴通常被认为是有害的，因为它会加剧体积变化和颗粒开裂；而锰则被看作是有益的，能够抑制体积变化。然而，在单晶材料中，情况正好相反。

研究发现，钴能够显著改善锂离子扩散动力学，促进材料内部反应的均匀性，从而缓解局部应变积累。相比之下，锰由于会减慢锂离子扩散速度，导致反应异质性加剧，反而促进机械降解。

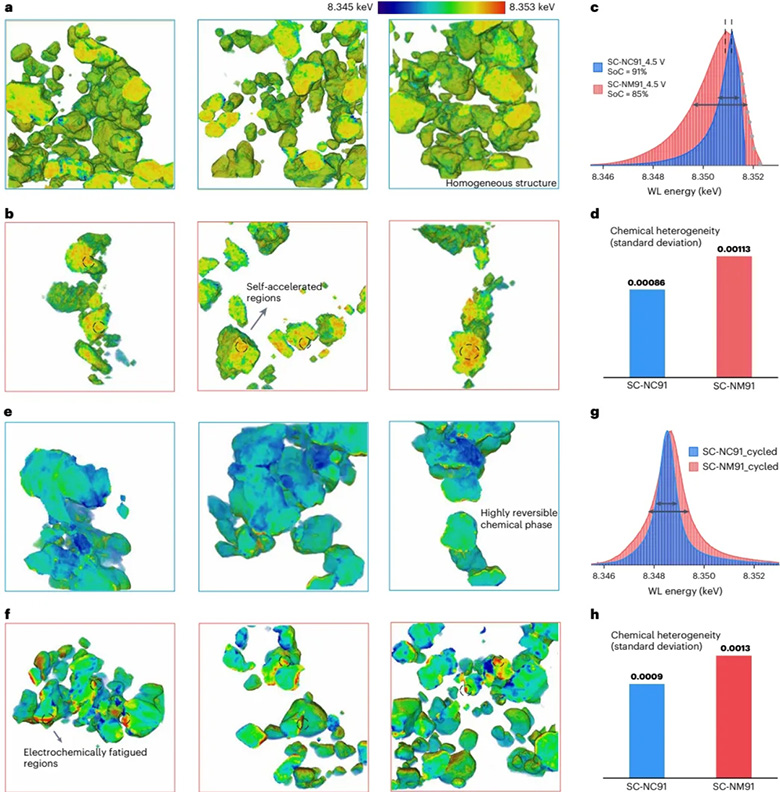

通过三维全场透射X射线显微镜TXM结合X射线吸收近边结构XANES分析，研究团队直接观测到了这种化学异质性。在SC-NM91颗粒内部，镍的氧化态分布极不均匀，表明存在不同程度的脱锂区域；而SC-NC91则表现出高度均匀的化学分布。

5. 从晶格畸变到裂纹产生

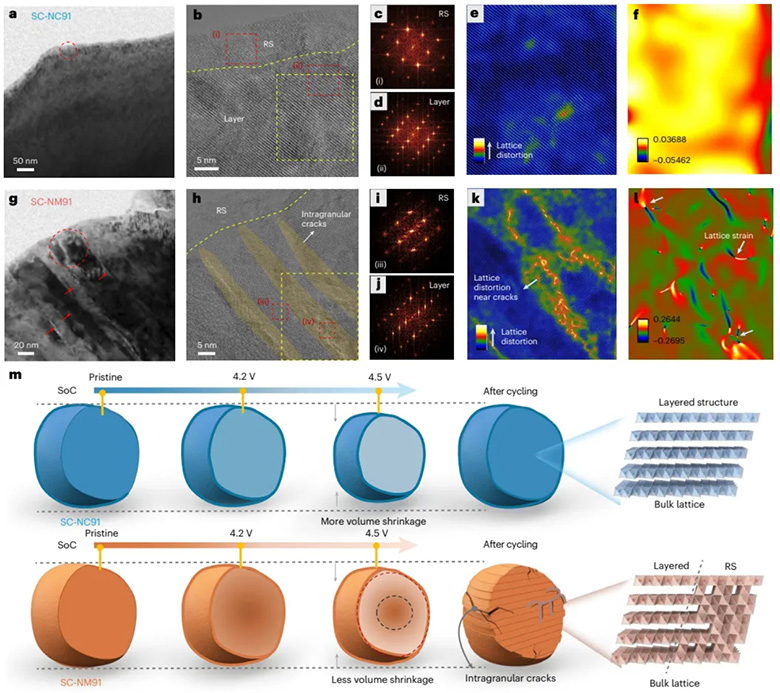

为了进一步验证这些发现，研究团队还进行了高分辨透射电子显微镜分析，在原子尺度上观察材料的结构变化。

循环后的SC-NM91样品中观察到了明显的晶内裂纹和岩盐相形成，这些都是机械降解和氧流失的标志。几何相位分析显示，裂纹周围区域存在显著的应变集中。相比之下，SC-NC91则保持了相对完整的晶体结构。

这些原子尺度的观察与宏观电化学性能对应，共同证实了反应异质性-应变积累-机械降解的完整链条。

文献信息：

DOI: 10.1038/s41565-025-02079-9

文章来源：智锂魔方

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
