我们谈论电动汽车的未来时，电池的性能往往是决定性的因素。在冬天里，电动汽车依然能够稳定续航；在高速行驶时，电池可以承受更高的电压而不会衰减。

近期由郑州大学郭玮教授及其团发表在《Advanced Functional Materials》上的研究，提出了一种无乙烯碳酸酯的电解液设计方案，成功解决了高压4.5 V和宽温域-20°C 至 60°C下锂离子电池的瓶颈问题。

一、传统电解液的难题

在传统电解液中，乙烯碳酸酯EC扮演着不可或缺的角色：它能在石墨负极表面形成稳定的固态电解质界面（SEI），防止电池在循环过程中退化。然而，EC存在两大先天不足：第一，电压稳定性差，当电压超过4.3 V（相对于Li/Li+）时，EC会迅速分解，引发电解液氧化和电池失效；第二，热适应性弱，EC的熔点高达36.4°C，在低温环境下容易凝固，导致离子电导率骤降，而在高温下又会加速副反应。

这些限制直接制约了电池的工作范围。例如，高压操作本可提升电池能量密度，但EC使得4.5 V成为难以逾越的门槛；同样，在严寒或酷暑中，电池的循环寿命和安全性大打折扣。更棘手的是，若简单粗暴地移除EC，石墨负极会因缺乏保护层而出现剥落，电解液也会持续分解。

二、溶剂协同实现兼得

研究团队的思路：通过溶剂组合的“协同设计”，同时优化界面化学和离子传输动力学。具体来说，他们以弱溶剂化能力的EMC（碳酸甲乙酯）为基础，利用其低配位数特性促进阴离子（如FSI⁻和DFOB⁻）进入锂离子的溶剂化鞘层，从而构建以阴离子主导的、富含无机物的界面保护层。这种设计确保了SEI和CEI的稳定性，从源头上抑制了副反应。

但仅有EMC还不够——它的离子电导率较低。为此，团队引入了两种强溶剂：PC（碳酸丙烯酯）和EiPS（乙基异丙基砜）。这两种溶剂不仅具有高电压耐受性（可达5 V），还具备宽温域适应性（熔点低、沸点高）。通过调整比例，最终配方“EPE37”电解液（EMC/PC/EiPS的体积组合，含1 M LiFSI和0.1 M LiDFOB）成功实现了“强弱互补”：EMC负责引导阴离子形成保护层，而PC和EiPS则提升离子传输效率。

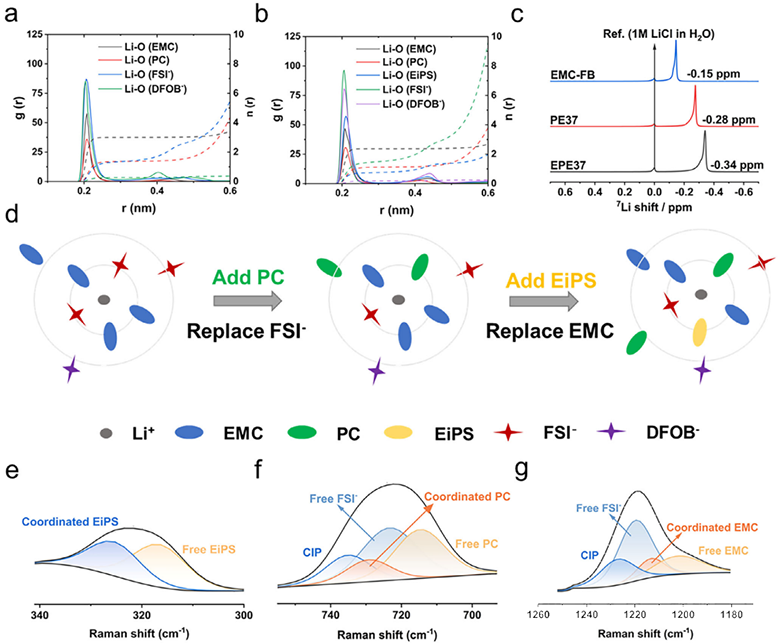

这里的关键在于溶剂化结构的精细调控。通过分子动力学模拟和光谱分析，研究团队发现EPE37中的Li+溶剂化鞘层同时包含溶剂分子和阴离子，这种结构在界面分解时优先生成LiF等无机物，而非易降解的有机物。LiF以其高模量和宽禁带特性，能有效阻挡电子隧穿，从而形成薄而均匀的界面层。

径向分布函数和NMR光谱清晰地展示了阴离子在溶剂化鞘中的参与程度，而拉曼光谱进一步验证了Li+与各组分（EiPS、PC、EMC、FSI⁻）的配位关系。这种多维度分析不仅证实了理论假设，还为电解液设计提供了可量化的指导原则。

三、性能验证

研究团队通过Gr||NCM811全电池进行了系统测试，结果：

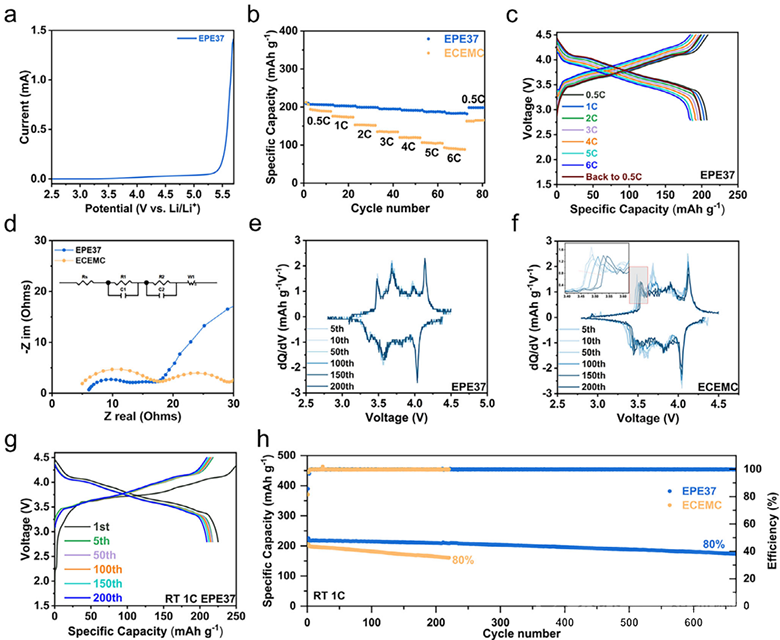

首先，高压稳定性脱颖而出。线性扫描伏安法显示，EPE37在5 V高电压下仍无显著氧化电流，远优于传统EC基电解液（ECEMC）。这意味着电池在4.5 V工作时，正极材料不会因电解液分解而受损。

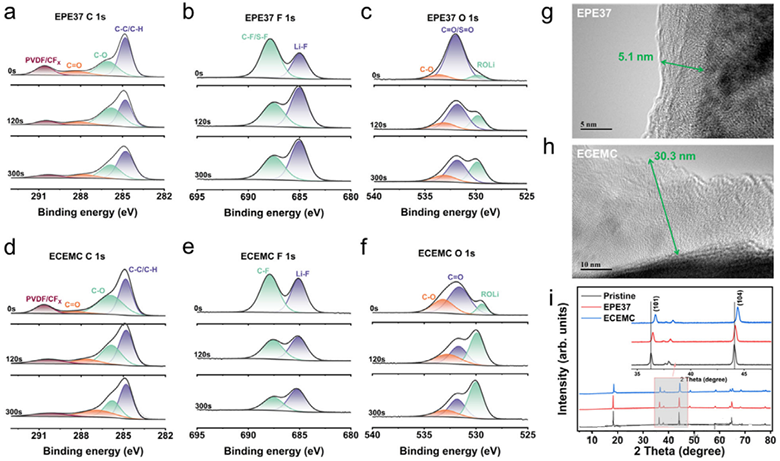

其次，倍率性能和循环寿命显著提升。在6C高倍率下，EPE37电池容量衰减极小，且极化现象不明显。更重要的是，在4.5 V、1C倍率下循环660次后，容量保持率仍达80%，而ECEMC仅能维持220次。这种长寿命归因于界面稳定性：EPE37形成的CEI薄至5.1 nm，且富含LiF，有效抑制了NCM811正极的结构降解（如阳离子混排和氧释放）。相比之下，ECEMC的CEI厚达30.3 nm且以有机物为主，无法提供充分保护。

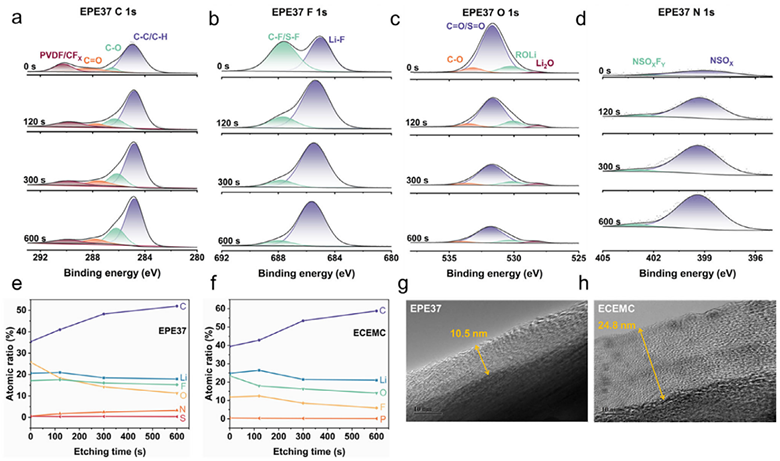

石墨负极界面同样得到优化。XPS深度剖析显示，EPE37形成的SEI中LiF含量稳定且分布均匀，厚度仅10.5 nm，而ECEMC的SEI则以有机成分为主，厚度达24.8 nm。这种薄而强的界面是电池高倍率运行的关键。

四、宽温域适应性：从-20°C到60°C

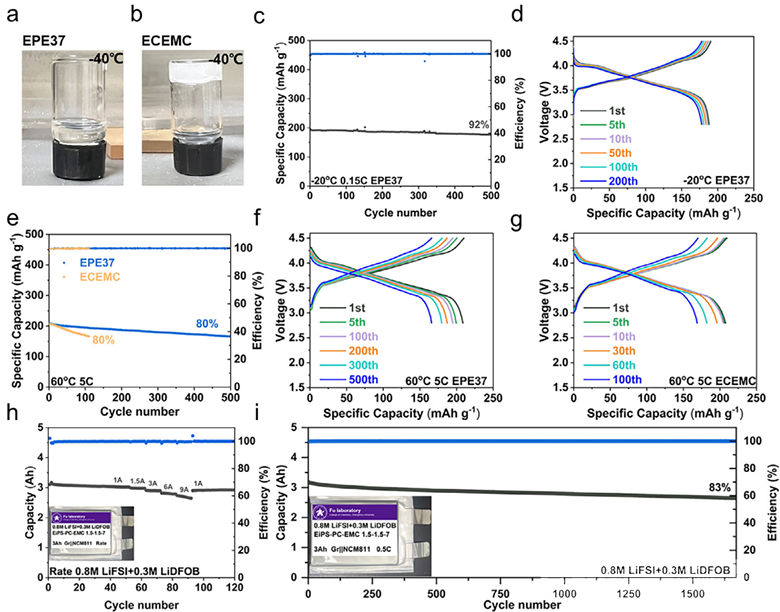

电解液对温度极端条件的包容性。在-40°C低温下，ECEMC已完全凝固，而EPE37仍保持液态。实际测试中，电池在-20°C循环500次后容量保持率高达92%，且极化极小；在60°C高温下，EPE37电池循环500次后容量保持80%，而ECEMC仅能维持110次。这种宽温域性能得益于PC和EiPS的引入：它们不仅扩展了液程范围，还通过优化溶剂化结构维持了离子电导率。

为验证实际可行性，团队构建了3 Ah的Gr||NCM811软包电池。通过调整锂盐比例（0.8 M LiFSI + 0.3 M LiDFOB）抑制铝集流体腐蚀，电池在4.5 V高压下循环1670次后容量保持率仍达83%。

文献信息：

DOI: 10.1002/adfm.202531443

文章来源：智锂魔方

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
