第一部分：研究背景与意义

突破传统认知：圆柱电池衰减的位置依赖性新发现

随着电动汽车的快速发展，锂离子电池的长期可靠性和安全性备受关注。磷酸铁锂(LFP)电池因其优异的化学稳定性和成本优势，在电动汽车领域得到广泛应用。然而，电池在复杂使用环境下的性能衰减问题仍然是制约其发展的关键瓶颈。

本研究创新性地针对圆柱电池特有的卷绕结构，首次系统揭示了电极在不同卷绕位置的衰减差异性。通过长达15个月的加速老化实验，结合原位电化学测试和非原位拆解分析，为电池性能预测和安全诊断提供了重要指导。

第二部分：研究方法与实验设计

3.1 实验平台构建

研究采用天津力神生产的商用18650型LiFePO4/石墨电池，额定容量为1600mAh。实验平台包含电池测试系统、可编程恒温箱和电化学工作站，所有测试均在受控的恒温条件下进行，以模拟电动汽车实际运行环境。

3.2 加速老化测试设计

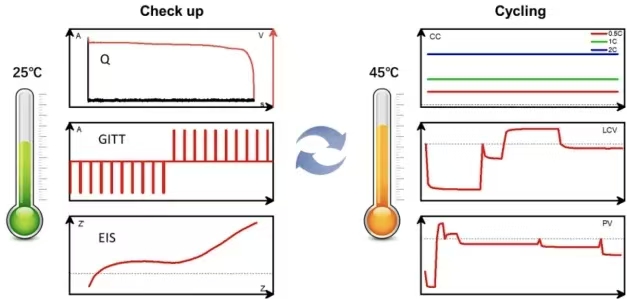

实验设计了包含三种恒流和两种动态工况的交叉对比老化测试。动态工况基于国家标准GB/T 31484-2015中的轻型商用车(LCV)和乘用车(PV)驾驶循环，分别对应45%和35%的放电深度(DoD)。

3.3 多位置采样策略

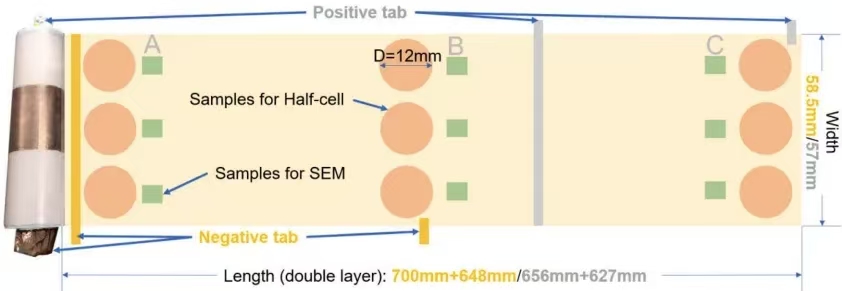

研究创新性地在电极卷芯的不同层位置选择了3个区域(A、B、C)进行采样分析。区域A层数最少，位于卷绕最内侧；区域C位于卷绕最外侧。这种采样设计能够有效捕获由电极位置差异导致的衰减不均匀性。

第三部分：核心研究发现

4.1 宏观性能演化规律

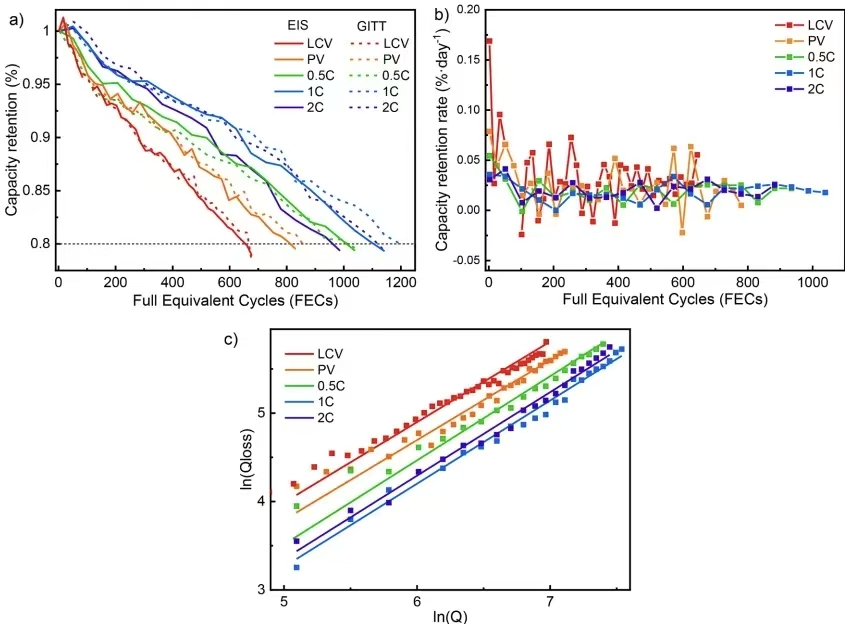

容量衰减特征：研究发现电池在不同工况下的容量衰减速率存在显著差异。在45°C高温条件下，1C循环条件在离子浓度和活性之间达到平衡，表现出最长的循环寿命。容量衰减与循环时间满足Arrhenius关系，时间指数z≈0.95。

阻抗增长机制：直流内阻测试显示放电过程中的内阻大于充电过程。电化学阻抗谱分析发现，随着老化进行，中频区半圆的半径缓慢增大，表明电荷转移阻抗和SEI膜阻抗对电池老化起控制作用。

OCV平台变化：研究发现随着电池老化，OCV-SOC曲线在0.1-0.4和0.6-0.9的SOC范围内呈现单调下降趋势，最大电压降接近34mV。滞后电压从20mV降至15mV以下。

4.2 电极材料微观形貌分析

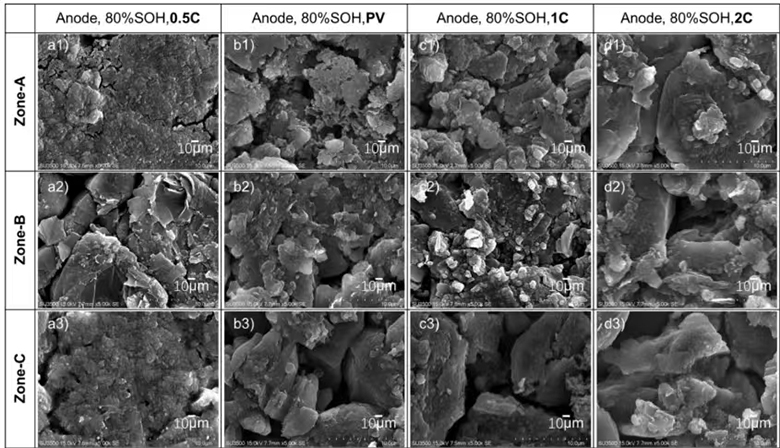

负极衰减特征：SEM观察发现石墨电极表面存在不均匀的沉积层，区域A的SEI生长更致密、更厚。这是由于圆柱电池的电极卷绕结构设计导致区域A承受更大的机械应力。

正极材料稳定性：LFP正极颗粒表面在不同工况下变化较小，未出现开裂或重构现象。但内层由于卷绕半径小，在展开和制备过程中出现机械变形和微裂纹。

隔膜阻塞现象：光学显微镜和SEM观察发现隔膜面向负极的一侧出现黑点，这些黑点来自负极活性物质的脱落。虽然隔膜的孔结构没有改变，但阻塞现象会随着机械应力和生热的相互作用而加剧。

4.3 衰减机制定量归因

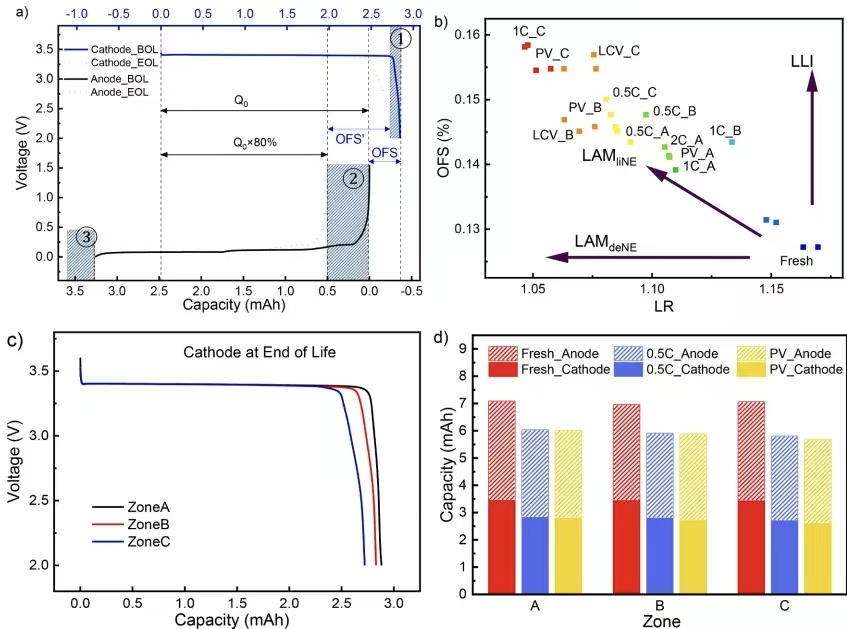

研究通过半电池测试定量分析了三种老化机制(LLI、LAMNE、LAMPE)的贡献。发现LLI在整个老化过程中始终占主导地位，而LAM在老化过程中占有固定比例。

位置依赖性衰减：半电池测试结果显示，无论正负极，内层的容量都大于外层。外层活性物质参与更多的充放电反应，剩余容量较少。衰减量为C>B>A，表明卷绕外层衰减显著快于内层。

第四部分：研究结论与展望

5.1 核心结论

1.宏观性能：电池老化速率具有工况依赖性，适度升温有助于减缓老化现象。OCV在特定SOC范围内的下降趋势具有普遍性。

2.微观机制：电极材料在不同卷绕位置呈现明显的衰减差异，正极衰减与卷绕位置高度相关，外层衰减显著。

3.定量分析：LLI主导老化过程，LAM占有固定比例，圆柱电池衰减在卷绕位置呈现异质性。

5.2 应用前景

本研究建立的多尺度分析方法为电池制造商提供了重要的设计指导：

1.优化电极结构设计，减轻机械应力不均

2.改进电池管理系统，考虑位置依赖性衰减

3.开发更精准的寿命预测模型

5.3 未来研究方向

1.从电-热-力耦合角度定量分析在不同循环倍率、SOC范围和温度参数下的膨胀和生热行为

2.研究不同老化模式(日历老化和循环老化)和老化状态下正负极的不一致性演化

3.开发基于老化机制的电化学-热模型，实现电压和温度的协同预测

第五部分：作者介绍

通讯作者杨世春教授现任北京航空航天大学交通科学与工程学院教授，主要从事新能源汽车动力系统与控制、电池管理与安全诊断等研究。作为项目负责人承担国家自然科学基金、国家重点研发计划等多项重要课题，在锂离子电池老化机理和寿命预测领域具有深厚的研究积累。

第一作者何荣在北京航空航天大学从事锂离子电池衰减机理与健康管理研究，本研究是其在该领域的重要创新成果。

文章来源：电池课堂

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
