1.引言：从续航焦虑到安全隐患

在人类能源史上，电池是一项常被忽视却影响深远的技术。尤其是诞生于上世纪末的锂离子电池，几乎重塑了便携能源的格局。如今，从智能手机到电动汽车，它已成为我们日常生活中不可或缺的一部分。

然而，锂离子电池在带来便利的同时，也伴随着诸多困扰。智能手机用户会抱怨电量一日难支，电动车主则深受“续航焦虑”的困扰——例如标称续航五百公里的车辆，在冬季实际行驶可能不足三百公里。更令人担忧的是安全问题：电池起火、爆炸甚至自燃等事故时有发生，使公众对其既依赖又警惕。随之而来的各种限制政策，也反映出我们仿佛在驾驭一头尚未完全驯服的“能量之兽”。

从科学视角看，这些问题并非偶然。续航下降源于电池材料在长期使用中的逐渐退化，而安全隐患则与极端条件下电池内部失控的链式反应密切相关。在纳米尺度上，离子的迁移、界面的形成与破坏等微观过程，共同决定了锂离子电池的性能与寿命。随着全球步入以新能源为核心的时代，如何在“更高性能”与“更优安全”之间取得平衡，已成为产业界必须面对的关键课题。

本文将结合多篇前沿综述，系统探讨锂离子电池的工作机制、老化过程、热失控风险、材料技术路线以及未来发展趋势。我们希望以科学为钥匙，揭开这项现代能源核心技术的内部逻辑，使“续航焦虑”与“安全隐患”不再仅仅是用户的困惑，而是成为可被理解、优化乃至攻克的技术问题。

2.能量的源泉：锂离子电池如何工作

要理解锂离子电池的优势与局限，首先需要了解其基本工作原理。本质上，锂离子电池是一个通过化学反应实现能量可逆存储与释放的系统：充电时将电能转化为化学能储存，放电时则将化学能重新转化为电能。

锂离子电池的突出优点在于其高能量密度，这主要得益于锂元素极低的原子质量和较高的电化学势，使其性能显著优于传统的铅酸或镍氢电池。自1991年索尼公司首次实现商业化以来，经过近三十年的发展，锂离子电池在能量密度、功率输出和安全性方面均取得了显著进步，这主要归功于电极材料的持续创新。

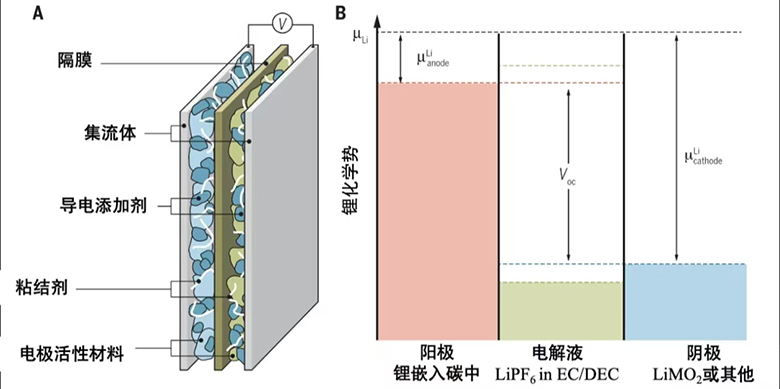

图1. 典型电池单元结构示意图及涉及能级示例。(A) 复合电极电池单元结构示意图。(B) 锂离子电化学电池能级示意图。图中红色、蓝色和绿色虚线分别对应负极锂离子化学电位、正极锂离子化学电位以及电解质电压窗口的典型分布。Voc表示电池开路电压；μ表示化学电位。[1]

典型的锂离子电池由四个关键部分组成：

正极：常使用含锂过渡金属氧化物，如三元材料（NCM 或 NCA，即镍钴锰氧化物或镍钴铝氧化物），锰酸锂（LMO）或磷酸铁锂（LiFePO₄）。

负极：多为石墨（C），其层状结构能够可逆地嵌入和脱出锂离子。

电解液：一般为溶解了锂盐（如 LiPF₆）的有机碳酸酯溶液。

隔膜：一层微孔聚合物薄膜，本身不参与反应，起到隔离正负极防止短路的作用，同时允许锂离子自由通过。

在放电过程中，锂离子从负极脱出，经电解液穿过隔膜，嵌入正极材料中，同时电子通过外电路流向正极，为外部设备供电；充电时则相反，外电压驱动电子反向流动，锂离子从正极返回负极。这一锂离子在正负极之间往复嵌入和脱出的机制，被形象地称为“摇椅式电池”，正是锂离子电池实现高能量密度和高效循环的关键。

然而，这种理想的“摇椅”模型在实际使用中并非完美。由于电池内部充满高活性物质，每一次充放电都可能在电极界面引发副反应。正负极结构的逐渐破损及其与电解液之间的持续反应，会不断消耗可用的锂离子和电解质成分，导致电池中“活性锂”不断减少。要理解这一过程的详细机制，我们需要进一步探讨电池的“衰老”——一种看不见却真实发生的性能衰减过程。

3.续航的衰减：电池为何会“衰老”

尽管锂离子电池可以反复充放电，但其容量会随着使用时间的推移而逐渐衰减，这一过程被称为电池老化。老化主要表现为可用能量降低、内阻增加，具体体现为设备续航时间缩短、输出电压下降，以及在大电流充放电时异常发热。

从微观角度看，电池老化是多种化学与物理机制共同作用的结果，主要包括：固体电解质界面（SEI）膜增厚、锂金属析出、阴极材料分解以及电极颗粒破裂。这些机制相互关联、彼此加剧，最终导致电池整体性能衰退。

阳极老化主要源于以下两大因素：SEI膜增厚和锂金属沉积。

SEI膜是电池初次循环时在负极表面形成的钝化层，能防止电解质持续分解，但也会不可逆地消耗约10–15%的初始活性锂。随着电池使用，SEI膜会不断增厚，原因包括：溶剂分子穿过原有SEI层继续反应、电极裂纹产生的新鲜表面、以及析出锂与电解质反应生成新SEI。高温会加速溶剂扩散，大电流易导致颗粒开裂，都会促进SEI生长，持续消耗电解液并降低其离子电导率。

锂析出是指锂离子未嵌入负极石墨层，而是以金属锂形式沉积在表面。常见诱因包括低温、高荷电状态、大充电电流、高电压或负（阳）极容量不足。工业上通常为负（阳）极设计10–20%的冗余容量以降低该风险。析出的金属锂会与电解质反应形成SEI，部分锂被绝缘而形成“死锂”，既减少可循环锂量，也可能形成锂枝晶，增加短路风险。

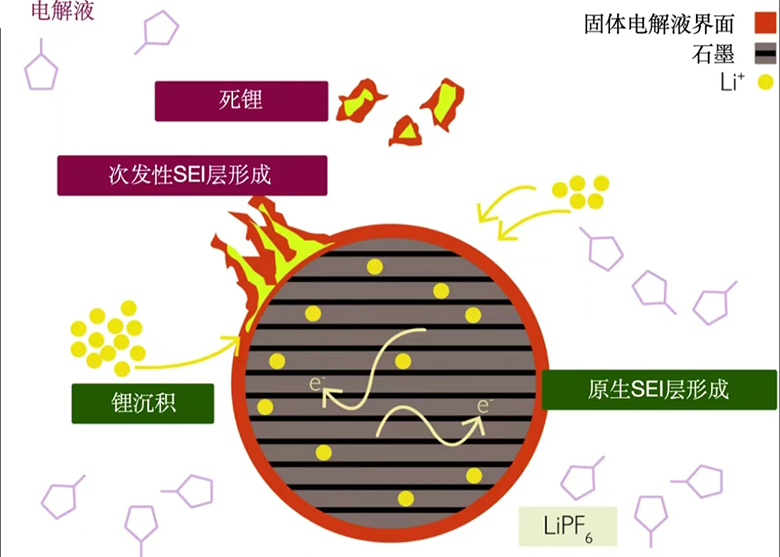

图2 固体电解质界面（SEI）与锂沉积之间的相互作用。[2]

阴极老化主要由材料分解与颗粒破裂引起：

在理想状态下，锂离子的嵌入和脱出由过渡金属（TM）的氧化还原反应补偿，以维持结构稳定。然而锂离子脱嵌引发的空穴转移会降低过渡金属离子3d轨道能级，导致其与氧2p轨道重叠，引发结构失稳和不可逆相变。反复的相变与应力积累会使颗粒产生微裂纹，活性物质与导电网络脱离，造成容量损失。同时，裂纹使新鲜颗粒表面暴露于电解液，形成高阻抗层，阻碍离子扩散。此外，过充电会使层状氧化物正极释氧，与电解液发生副反应，带来安全隐患。

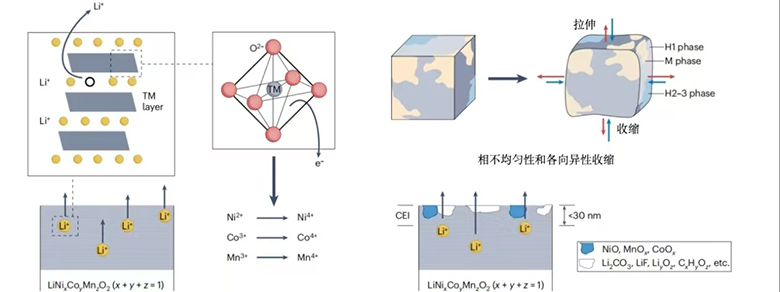

图3. 从LiNixCoyMzO2（NCM ，M=Mn或Al）正极中提取锂时伴随过渡金属（TM）离子的氧化。TM离子的价态变化触发 NCM 颗粒内部的多种相变，导致内部和颗粒间微应变的积累。异质相变和各向异性收缩导致裂纹并降低颗粒完整性。一氧化镍、MnOx和CoOx相的形成，以及包含Li2CO3、氟化锂、LiyO2和CxHyOz的正极-电解质界面（CEI）在 NCM 正极表面的形成，进一步恶化了锂扩散动力学和结构稳定性。H1至H3为六方相。[3]

基于上述老化机理，可以得出以下使用建议：

1）为什么锂离子电池在低温下表现不佳？

锂离子电池理想工作温度范围10至30°C。低温会阻碍SEI层中的离子传输，降低放电效率，并加剧锂析出，生成“死锂”，导致容量下降。

2）为什么锂离子电池还需要防止高温运行？

高温虽可提升反应速率，但也会加速SEI膜增厚、电解质分解等副反应，快速消耗活性锂，加速容量衰减

3）锂离子电池为什么要避免过充和过放？

过充会使正极锂离子耗尽，引发结构分解并释氧，同时负极易形成锂枝晶，消耗活性组分并增加短路风险。过放则可能导致负极SEI膜分解，甚至引起铜集流体溶解。

4）为什么长期使用快充不利于锂离子电池寿命？

大电流易引起局部过热、极化加剧和焦耳热，破坏电极结构，并可能导致锂不均匀沉积，加速容量衰减。

综上所述，锂离子电池的老化是正负极结构演变、界面副反应、活性锂损耗等多种过程共同作用的结果。深入理解这些机制，不仅有助于优化使用习惯、延长电池寿命，也为有效预防热失控提供了科学基础。

4.安全的红线：热失控的链式反应

当电池内部的化学反应失去控制，便可能引发热失控（Thermal Runaway, TR）。热失控是一种自放大的化学反应过程：电池因外部或内部因素温度升高，触发副反应释放热量，进而引发更剧烈的反应，如多米诺骨牌般不断加剧，最终可能导致电池燃烧或爆炸。

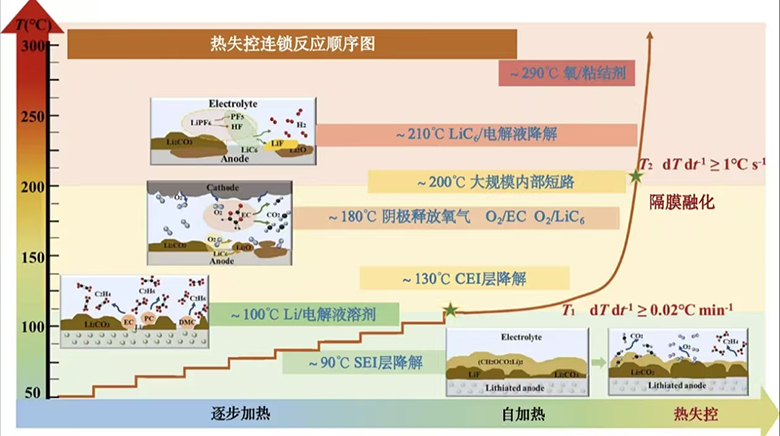

图4 满电NCA三元锂电池热失控链式反应路径图[4].

从材料行为来看，锂离子电池的热失控通常经历三个渐进的温度阶段。

第一阶段：SEI膜分解（约 >80℃）。当温度超过约80℃时，负极表面的固体电解质界面（SEI膜）开始分解，产生锂盐和气，同时石墨中嵌入的锂直接接触电解液，发生反应再生成 SEI膜，并产热产气。此时，SEI膜的分解与再生可能达到暂时平衡，电池功能尚可维持，但容量已发生不可逆衰减。

第二阶段：正极释氧与电解质反应（约>150℃）。正极材料主要依靠过渡金属的价态抬高来补偿锂离子的脱嵌和还原。温度升至约150℃后，高价态正极材料的结构稳定性被破坏，晶体发生相变并释放氧气。这些氧气与有机电解液发生剧烈氧化反应，产生大量热量和气体，使电池内部压力迅速上升。不同正极材料的热稳定性存在明显差异，大致顺序为：磷酸铁锂 > 锰酸锂 > NCM111 > NCA > 钴酸锂。此外，锂盐LiPF₆在此温度下也会分解，产生HF等腐蚀性物质，进一步加剧副反应。

第三阶段：隔膜崩溃与内部短路（约 >190℃）。温度超过190℃后，隔膜（PE或PP材质）会发生熔融坍塌。电池隔膜，是位于正极与负极之间，遏制内部短路的电绝缘薄膜。隔膜上的孔洞在熔融过程中会被封闭，可以一定程度上对抗短路或过充等情况。尽管隔膜熔化本身能吸收部分热量，且陶瓷涂层可将其耐温性提升至约200℃，但一旦隔膜彻底失效，正负极将直接接触，造成大规模内部短路。化学能瞬间释放，温升速率可超过50℃/min，极易引发燃烧或爆炸。

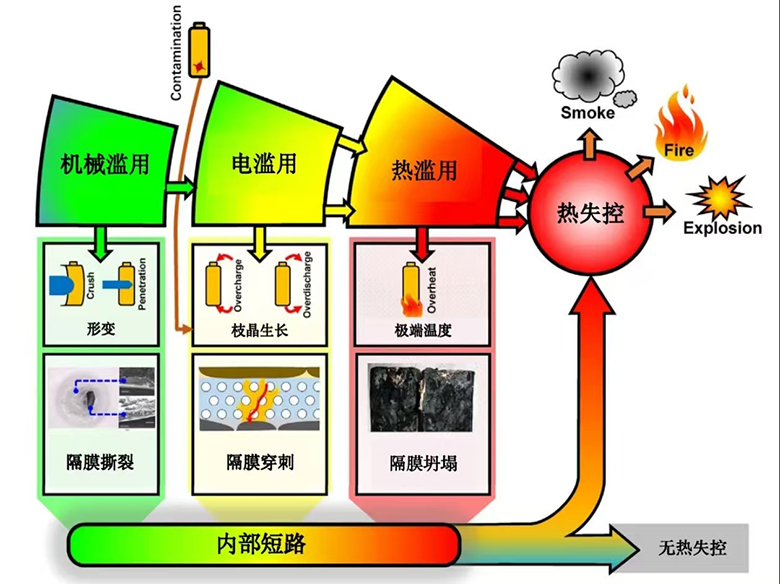

图5 与锂离子电池故障相关的事故，以及相关的滥用情况。内部短路是TR最常见的特征。[5]

可能导致热失控的滥用工况类型(滥用源于英文abuse，通俗意义上可以翻译为伤害或者侵害)，主要包括机械滥用、电气滥用和热滥用三大类。其共同特征是内部短路现象。影响热失控具体参数很多，而且往往互相之间具有协同和诱导关系。

(i)机械滥用（伤害）：汽车碰撞过程中，电池组极有可能发生形变，引起内部短路或电解液泄漏。穿透则更为严苛，剧烈的内部短路可能瞬间触发。

(ii)电气滥用（伤害）：包括过充、过放及内外部短路。过充会促使正极分解和锂枝晶生长；过放可能破坏负极SEI膜导致铜集流体溶解；短路则直接产生大量欧姆热。电池管理系统是防范电气滥用的关键。由于体系处于高能态，过充远比过放电造成的损害更为危险。外部短路产生的热量较内部短路更易消散，所以危险性弱于内部短路。

(iii)热滥用（伤害）。环境高温、机械/电气损伤或接触不良引发的内部欧姆热导致电池过热，加速副反应，形成热量正反馈。

热失控是一个由链式反应驱动的过程，各材料分解反应依次发生。为提升安全性，工程师通过改进热管理系统、优化关键材料、开发智能电池管理系统等策略，致力于从预防和阻断两个层面，延缓或防止热失控的发生。

5.技术的分水岭：三元锂vs. 磷酸铁锂

在电动汽车对续航里程要求不断提高的背景下，高能量密度正极材料成为研发重点。三元材料（NCM/NCA）凭借其高容量优势被广泛采用，但其安全性问题也引发了广泛关注。三元材料的特点是多个过渡金属（Ni、Co、Mn/Al）参与氧化还原反应，从而提升理论容量。但同时晶格结构在充放电过程中会发生复杂的相变，微裂纹累积较快，易引发安全问题。目前由于各类电池热失控事故，以及电池测试视频，人们对于三元锂技术路线产生了极大的担忧，同时电动公交车等政府采购也基本转向磷酸铁锂材料。

为何三元材料安全性较低？我们前文已经提到，传统的层状LiCoO2阴极材料，以及基于其发展的层状三元LiNixCoyMzO2（NCM，M代表锰或铝，x+y+z=1）材料，其层状晶体结构在锂离子脱出后容易变得不稳定。在高温条件下，这种不稳定性会加剧，导致晶格畸变、相变，并释放氧气。所释放的氧气与有机电解液发生剧烈反应，大量放热，显著提高了热失控风险。

相比之下，磷酸铁锂（LiFePO₄, LFP）属于橄榄石型正极材料，由FeO6八面体和磷酸盐四面体交替层组成，P=O共价键很强，晶体结构稳定，Li+离子通过一维通道扩散。当Li+离子被提取时，会触发Fe2+/Fe3+氧化还原反应并形成FePO4。由于FePO4与原始LFP具有相似的原子排列，LFP颗粒在充放电时的体积变化并不显著。这种稳健的结构使其热失控发展速度较慢，燃烧风险显著降低，但其代价是功率性能和理论容量通常低于三元材料。

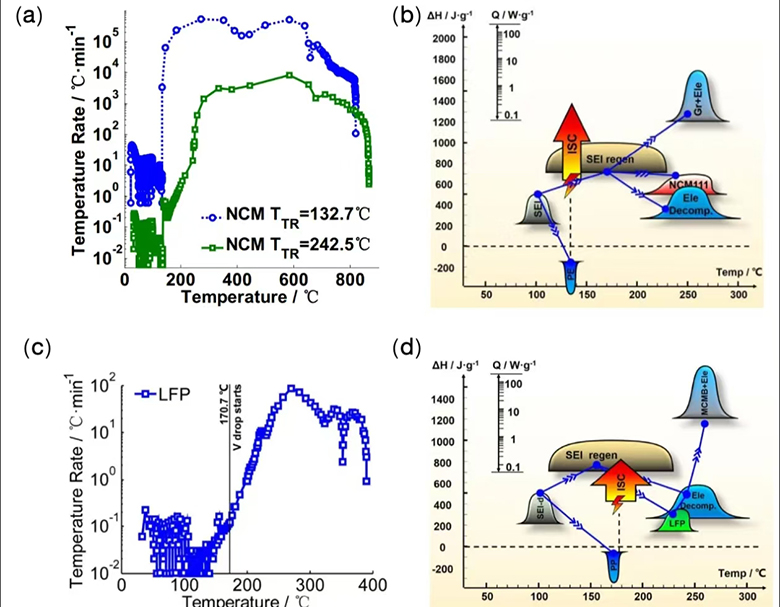

图6 a,b 基于 NCM /石墨电极锂离子电池能量释放图的热失控机理解析。c,d 基于LFP / MCMB 电极的锂离子电池能量释放图，对热失控机制进行解析。[5] 化学反应的关键特征包括特征温度、表征放热速率的加热功率(Q)以及表示反应总能量释放的焓值（ΔH）。特征温度包含反应的起始温度（Tonset）、峰值温度（Tpeak）和终止温度（Tend）。图b，d的x轴表示特征温度，因此反应区域位于特定水平位置。带有颜色背景的山形区域（如绿色对应 LFP）展示了各组分分解的化学动力学特征。该山形区域的形态由Tonset、Tpeak、Tend和Q四个参数共同决定。Q值决定了山丘状区域的高度，而ΔH值则决定了垂直位置。[5]

实验数据图6，通过对比NCM/石墨与LFP/MCMB电池的热失控过程，揭示了两者关键差异。部分NCM电池在约132°C即发生内部短路并触发热失控，而LFP电池的起始温度通常在170°C以上。一旦发生热失控，LFP电池的升温过程明显更缓慢，表明其能量释放更平缓、可控，为安全防护留下了更充裕的时间。而NCM电池反应放热速率（Q值）高，总能量释放（ΔH）大，热失控更为剧烈。

磷酸铁锂凭借更高的热稳定性和更温和的热失控特性，已成为电动公交车等重视安全领域的首选。三元材料虽在能量密度上优势明显，但安全边界较窄，需依赖先进的电池管理系统、表面涂层、元素掺杂等技术手段来管控风险。必须认识到，三元材料所面临的安全挑战，也是其他高能量密度锂离子电池体系共同需要攻克的关键课题。

6.展望未来：材料优化与系统安全

为同时提升锂离子电池的安全性与综合性能，未来需在材料、结构设计与系统管理等多个层面协同推进。主要发展方向包括：

1)电极材料优化。制备热稳定且机械性能优异的 SEI膜，提高负极安全性。阴极通过涂层、元素替代（如用铝替代部分过渡金属）、添加助剂提高热稳定性。温度响应型材料可在过热时切断电路，防止热失控。

2)电解液改进。液态电解质是电池中最易燃的成分。采用阻燃型添加剂（如三苯基磷酸酯、含氟添加剂）降低液态电解液燃烧风险。研发固态电解质，为下一代高能量密度电池提供更高安全性。

3）隔膜与结构优化。高热稳定隔膜（如聚亚胺 PI、聚苯硫醚 PPS）替代传统聚烯烃隔膜，提高坍塌温度。优化陶瓷的粘合剂材料（如共聚酯、聚多巴胺）降低热收缩率。

4）热管理与 BMS 智能控制。以高效散热系统防止电池过热。BMS 实时监测电压和温度，识别异常单元并阻断链式反应。内部短路检测与快速能量释放控制，避免电池组连锁失控。

5）安全设计理念。单体电池能量释放有限，但连锁反应可释放整个电池组能量。因此，系统级安全设计应确保在首个电芯发生热失控后，至少维持5分钟不引发大规模连锁反应，为散热、隔离与人员处置提供关键时间窗口。

总体而言，锂离子电池的发展正沿着“高能量密度 + 高安全性”的双轨方向推进。通过材料优化、界面工程、智能管理系统以及热管理技术的综合应用，未来电池的续航、安全性和循环寿命都有望得到显著提升。

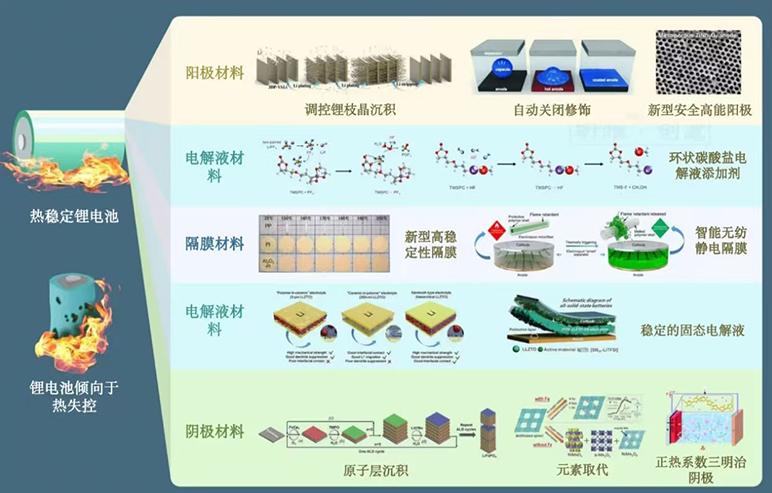

图7 锂离子电池热问题的多种解决方案综述[6]。

[1]“Why do batteries fail?” Science, 351, 1253292-1(2016).

[2]“Lithium ion battery degradation: what you need to know” Phys. Chem. Chem. Phys., 23, 8200-8221(2021).

[3]“Understanding materials failure mechanisms for the optimization of lithium-ion battery recycling” Nature Reviews Materials 10, 355–368 (2025)

[4]“Thermal runaway chain reaction determination and mechanism model establishment of NCA-graphite battery based on the internal temperature” Applied Energy 353, 122097(2024).

[5]“Thermal runaway mechanism of lithium ion battery for electric vehicles: A review” Energy Storage Materials 10, 246–267(2018).

[6]“Strategies to Solve Lithium Battery Thermal Runaway: From Mechanism to Modifcation” Electrochemical Energy Reviews 4:633–679(2021).

[7]“Building Safe Lithium‑Ion Batteries for Electric Vehicles: A Review” Electrochemical Energy Reviews 3:1–42(2020).

文章来源：逐日能源志

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
