在锂电池制造的精密工艺中，负极涂布与辊压环节的“厚边”现象如同隐藏的暗礁，时刻威胁着电池性能与安全。这一现象不仅导致电极一致性下降、电池容量缩水，更可能引发局部过热甚至热失控等致命隐患。

1. 浆料流体特性：粘弹性流体的“膨胀效应”

粘弹性浆料在模头挤压喷出时，因模头边缘壁面的额外应力作用，边缘处浆料膨胀效应显著增强。这种特性使浆料在剪切应力消失后迅速恢复形态，导致边缘区域厚度突增。例如，某企业实验数据显示，未优化模头设计的涂布工艺中，边缘厚度可达正常区域的1.5倍以上。

2. 干燥工艺缺陷：边缘溶剂的“逃逸竞赛”

涂层干燥过程中，边缘区域因表面积更大，溶剂蒸发速度远超中间部分。若浆料缺乏界面活性剂等添加剂，或颗粒悬浮液表面张力过高，干燥时浆料会向边缘流动，形成“半月形”厚边。某研究机构通过红外热成像发现，边缘区域干燥速度比中间快30%，直接导致厚度差异。

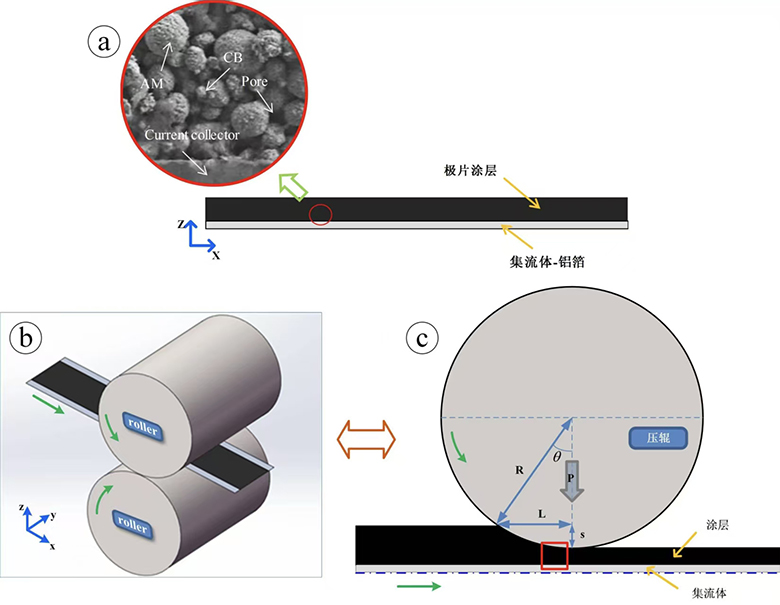

3. 辊压压力分布不均：边缘的“过度挤压”

辊压过程中，若压力分布不均，边缘区域可能承受过高压强，而中间部分压实不足。这种“边缘过压”现象会导致极片横向密度不一致，进而引发翘曲、分切断层等问题。某电池厂案例显示，厚边区域在辊压后压实密度比正常区域高20%，造成极片蛇形弯曲，分切良品率下降15%。

4. 设备精度偏差：精密制造的“隐形杀手”

涂布模头狭缝间隙、供料系统流量控制等设备参数的微小偏差，均可能放大厚边效应。例如，狭缝间隙每增加1μm，厚边宽度可能扩大0.5mm；而供料流量波动超过5%时，边缘堆积厚度将呈指数级增长。

1. 电池性能的“隐形杀手”

容量衰减：厚边区域活性物质虽多，但因电极结构不均，电流分布失衡，导致有效容量下降。某企业测试数据显示，厚边问题严重的极片，电池容量损失可达8%。

内阻激增：材料堆积引发电极内部结构紊乱，内阻增加15%-20%，直接降低放电效率与能量密度。

循环寿命缩短：充放电过程中，厚边区域体积变化剧烈，易导致电极结构破坏，循环寿命缩短30%以上。

2. 安全风险的“定时炸弹”

局部过热：厚边区域电阻较大，充放电时热量积累速度是正常区域的2倍，极端情况下可能引发热失控。

内部短路：极片厚度不均导致隔膜受压变形，增加内部短路风险。某实验室模拟实验表明，厚边极片在过充测试中短路概率提升40%。

机械失效：辊压翘曲的极片在卷绕或叠片时易断裂，引发电池组装缺陷，甚至导致燃爆事故。

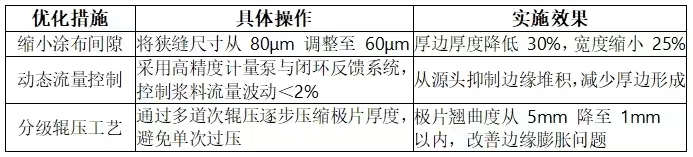

1. 工艺参数优化：精准调控的“黄金法则”

缩小涂布间隙：将狭缝尺寸从80μm调整至60μm，可使厚边厚度降低30%，宽度缩小25%。

动态流量控制：采用高精度计量泵与闭环反馈系统，确保浆料流量波动＜2%，从源头抑制边缘堆积。

分级辊压工艺：通过多道次辊压，逐步压缩极片厚度，避免单次过压导致的边缘膨胀。某企业实践显示，该工艺可使极片翘曲度从5mm降至1mm以内。

2. 浆料配方革新：化学改性的“魔法药剂”

界面活性剂添加：在浆料中加入0.5%-1%的氟碳类表面活性剂，可将表面张力从45mN/m降至30mN/m，显著抑制干燥流延。

触变性调控：通过调整CMC（羧甲基纤维素钠）与SBR（丁苯橡胶）比例，优化浆料触变指数，使起始点/终止点粘度差异缩小50%。

纳米填料分散：引入气相二氧化硅等纳米填料，提升浆料抗沉降性能，减少边缘区域颗粒团聚。

3. 设备升级改造：精密制造的“终极武器”

模头出口形状优化：采用仿生流线型设计，使浆料流动方向与模头壁面夹角从90°降至60°，降低边缘应力集中。

激光导流结构：在涂布模头内部集成激光雕刻的微通道，引导浆料均匀分布，边缘厚度波动＜±2μm。

在线监测系统：部署高精度激光测厚仪与红外热像仪，实时监控涂层厚度与干燥温度，自动调整工艺参数。

4. 后处理技术补救：边缘修整的“精准手术”

激光削薄：利用紫外激光对极片边缘进行微米级削薄，可将厚边厚度从120μm降至100μm以内。

机械碾压修正：采用定制化辊压轮，对边缘区域进行二次压实，消除翘曲与断层。

随着4680大圆柱电池、固态电池等新技术的普及，负极厚边问题正面临更高挑战。未来，行业将聚焦以下方向：

AI工艺优化：通过机器学习模型预测厚边风险，实现工艺参数的动态自适应调整。

材料基因组计划：构建浆料特性-工艺参数-厚边缺陷的数据库，加速新材料开发周期。

零缺陷制造：结合5G+工业互联网技术，打造全流程质量追溯系统，将厚边缺陷率控制在ppm级别。

负极碾压厚边现象是锂电池制造中“牵一发而动全身”的关键问题。从浆料流体特性到设备精度控制，从工艺参数优化到后处理技术，每一个环节的突破都凝聚着行业智慧。

文章来源：芯辉绿能

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
