为了彻底解决锂离子电池的安全性问题，大家已将目光投向了更安全、更可持续的固态电池技术。

近期，由西班牙马德里先进材料研究所王德义教授及其团队在期刊《Advanced Functional Materials》上发表的一项研究带来了兼顾性的解决方案。这项研究巧妙地将生物基材料与智能分子设计相结合，开发出一种兼具高安全性、长寿命的固态电解质。

1. 电解质的设计蓝图

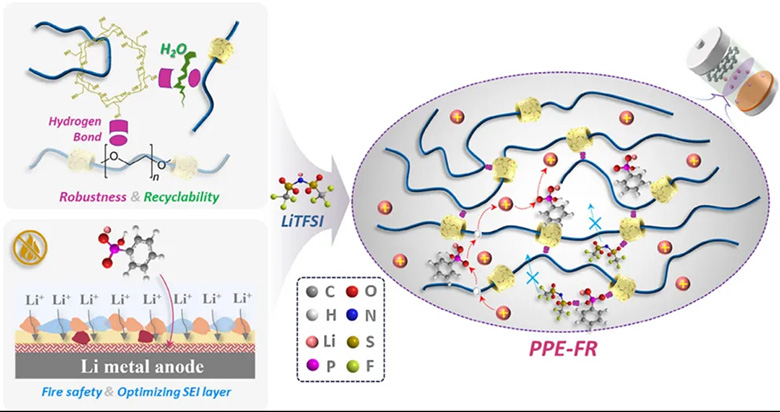

在这项研究中，研究团队从生物基材料中找到了答案。他们设计的新型电解质核心由两部分组成：一是基于聚环氧乙烷PEO和α-环糊精（α-CD）构建的聚轮烷PLR超分子骨架，二是具有双重功能的苯基膦酸锂PPALi添加剂。

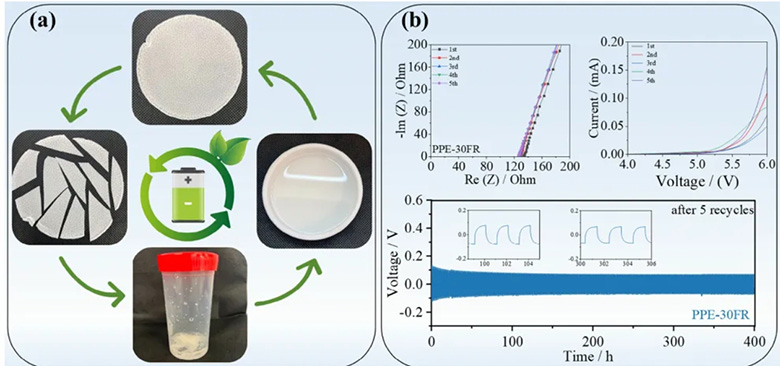

这种设计策略：PLR结构就像一串分子项链，其中PEO链如同项链的链子，而α-环糊精分子则像是可以自由滑动的珠子。这种独特的结构不仅抑制了PEO链的结晶，还通过氢键网络增强了材料的机械强度。更甚者，这种物理交联是可逆的，为材料的可回收性奠定了基础。

另一边，PPALi的加入，既能在电极界面形成保护层，又能赋予材料本征阻燃性。值得注意的是，研究团队特意选择了其锂盐形式，而非酸形式，以避免与高活性的锂金属负极发生副反应。

2. 热行为与微观结构

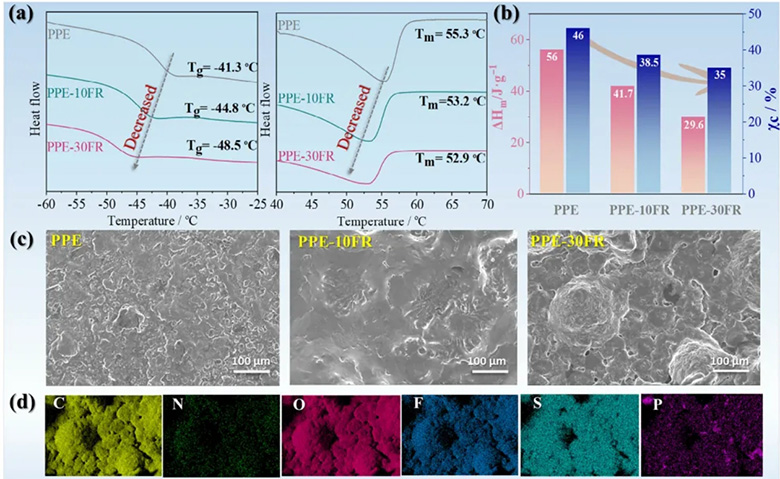

通过差示扫描量热法DSC分析，研究人员发现了一个有趣的现象：随着PPALi含量的增加，电解质的玻璃化转变温度Tg和熔点Tm均有所降低。

PPALi的加入显著降低了PEO的结晶度，从原始PPE的较高结晶度降至PPE-30FR的最低值。这意味着聚合物链段的运动能力增强，为锂离子的快速传输创造了有利条件。然而，尽管结晶度降低本应提高离子电导率，但实际测量结果却显示PPALi的加入反而使离子电导率有所下降。

这背后的原理在于微观结构的变化。从SEM图像可以清晰看到，当PPALi含量为10 wt.%时，电解质膜呈现致密连续的结构；而当含量增至30 wt.%时，出现了明显的相边界。这些边界阻碍了离子的顺畅传输。同时，PPALi中的极性基团与电解质其他组分形成复杂的氢键网络，进一步限制了锂离子的迁移。

3. 锂盐解离行为的调控

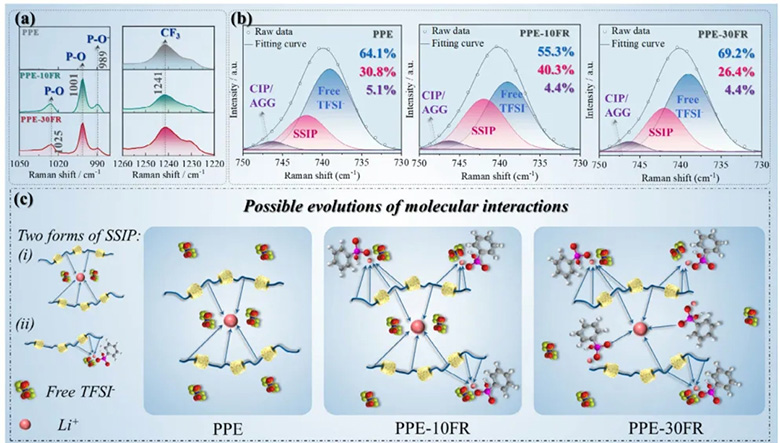

研究人员通过拉曼光谱深入探究了PPALi对锂盐（LiTFSI）解离行为的影响。

当加入10 wt.% PPALi时，自由TFSI-阴离子比例下降，而溶剂分离离子对（SSIP）比例上升，表明PPALi中的Li+溶解并与自由TFSI-形成新的配位结构。当PPALi含量增至30 wt.%时，由于空间位阻和竞争作用，部分SSIP结构被破坏，形成了更多的自由TFSI-和聚集态（AGG）物种。

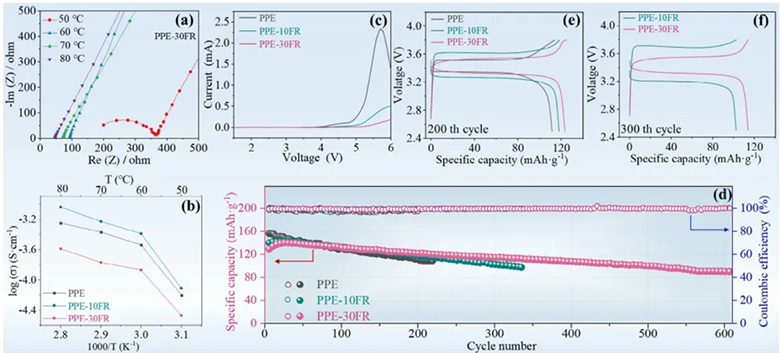

这种调控虽然略微降低了离子电导率，却带来了意想不到的好处，它显著提升了电解质的电化学稳定性。线性扫描伏安LSV测试显示，PPE-30FR的氧化电位高达5.27V，远高于普通PEO基电解质的4.0-4.8V，这意味着它能够匹配更高电压的正极材料，为高能量密度电池的设计提供了可能。

4. 电池循环性能的提升

在研究团队设计的锂金属电池中，这种新型电解质展现出了令人瞩目的循环稳定性。

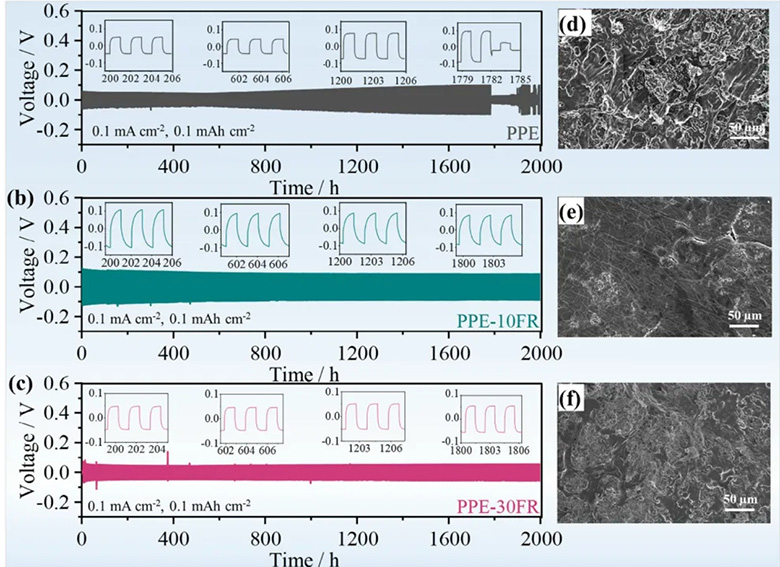

采用PPE-30FR电解质的Li|LiFePO₄电池在60°C下循环608次后仍保持70%的容量，而对照组（无PPALi）仅能循环200次。更令人惊喜的是，锂对称电池测试中，PPE-30FR体系稳定运行超过2000小时无短路，极化电压始终保持在较低的0.05V水平。

通过SEM观察锂负极表面，可以发现PPE-30FR电池中的锂沉积更加均匀致密，几乎没有枝晶生长。这与普通PEO电解质中粗糙的锂表面形成鲜明对比。

5. SEI层的化学组成与功能

电池长寿的秘诀很大程度上隐藏在电极与电解质之间的界面，固体电解质界面SEI层中。为了深入探究PPALi的作用机制，研究人员采用X射线光电子能谱XPS和飞行时间二次离子质谱TOF-SIMS对SEI层进行了精细分析。

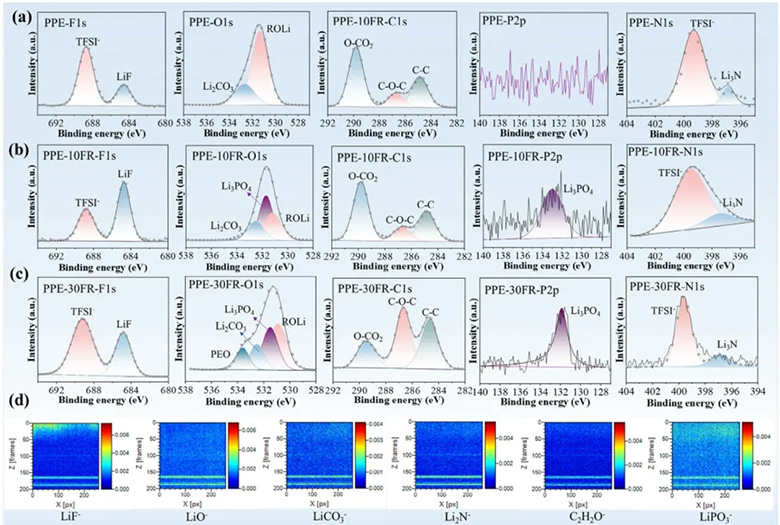

XPS分析揭示了一个规律：随着PPALi含量的增加，SEI层中无机成分，LiF、Li₃N、Li₃PO₄和有机成分，ROLi、醚类片段的比例发生规律性变化。PPE-10FR体系生成富含LiF的SEI，虽然机械强度高，但离子电导率较低；而PPE-30FR体系则实现了无机-有机组分的理想平衡。

TOF-SIMS结果进一步证实，PPE-30FR形成的SEI层中LiF分布适中，Li₃PO₄均匀分布。这种“刚柔并济”的界面结构既能够抑制枝晶生长，又保证了锂离子的高效传输，解释了其优异的电化学性能。

6. 阻燃性能的验证

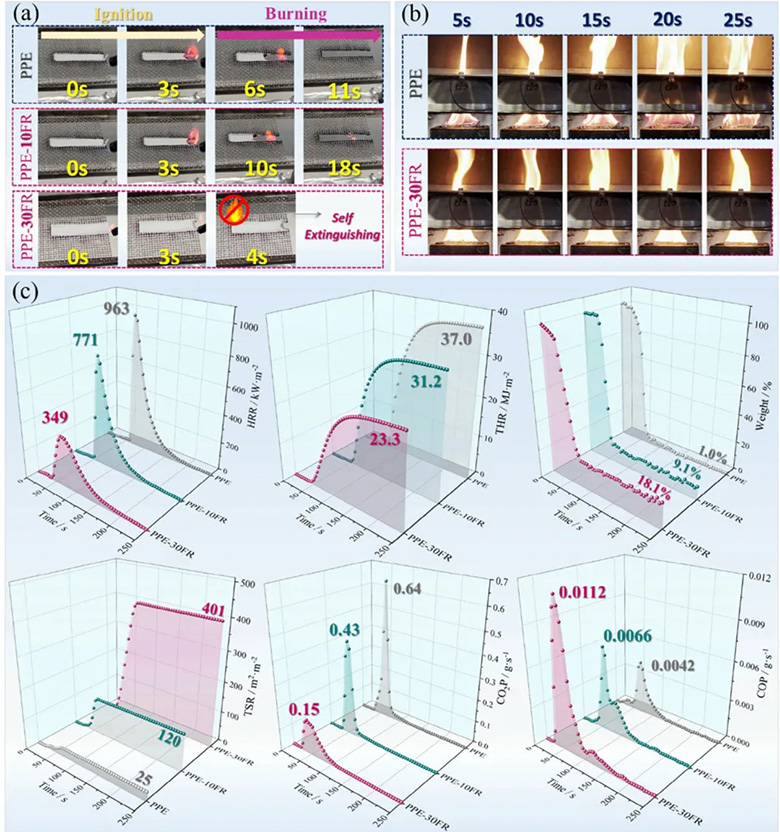

通过水平燃烧和锥形量热测试，PPALi的阻燃效果得到了充分验证。在水平燃烧测试中，PPE-30FR电解质在移开火源后立即自熄，展现了本质阻燃特性。锥形量热测试数据更加令人印象深刻：与未添加PPALi的样品相比，峰值热释放率PHRR降低了63.8%，总热释放THR降低超过30%。

为了深入理解阻燃机制，研究团队开展了一系列分析，揭示了PPALi在气相和凝聚相的双重作用机制。

通过热裂解-气相色谱/质谱Py-GC/MS分析，研究人员在PPE-30FR的热解产物中检测到了苯基磷氧自由基等活性片段。这些含磷自由基在气相中能够捕获燃烧链式反应中的关键自由基，如H·和OH·，有效淬灭火焰。

在凝聚相，PPALi促进了致密炭层的形成。FTIR和XPS分析显示，炭层中含有丰富的P-O-C结构，表明PPALi与聚合物基质发生了化学交联，形成了热稳定性更高的保护层。这种炭层不仅能够阻隔热量和可燃气体的传输，还能抑制聚合物的进一步分解。

热重分析TGA结果显示，PPE-30FR的最大分解温度比纯PPE降低了约50°C，表明阻燃剂改变了聚合物的降解路径，实现了可燃物与阻燃活性物种的同步释放，从而最大化阻燃效率。

文献信息：

DOI: 10.1002/adfm.202526101

文章来源：智理魔方

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
