在开发更高能量密度的道路上，硅基材料尤其明显的优势，即有惊人的理论容量，达3579 mAh/g，是提高电池能量密度的重要途径。然而，硅基阳极在带来高能量密度的同时，也带着热失控风险的问题。

近期，由东南大学程新兵教授及其团队在期刊《Advanced Energy Materials》上发表的综述文章，系统的阐述了硅基锂离子电池的热失控机理和抑制策略。

1. 硅基材料的优缺点

硅材料的特性：硅在充放电过程中会经历高达300%的体积变化，这种“呼吸效应”虽然能储存更多锂离子，但也带来了巨大挑战，其表面必然会出现裂纹和老化。类似地，硅颗粒在循环中会破裂，导致电极结构损坏，并与电解质发生持续副反应。

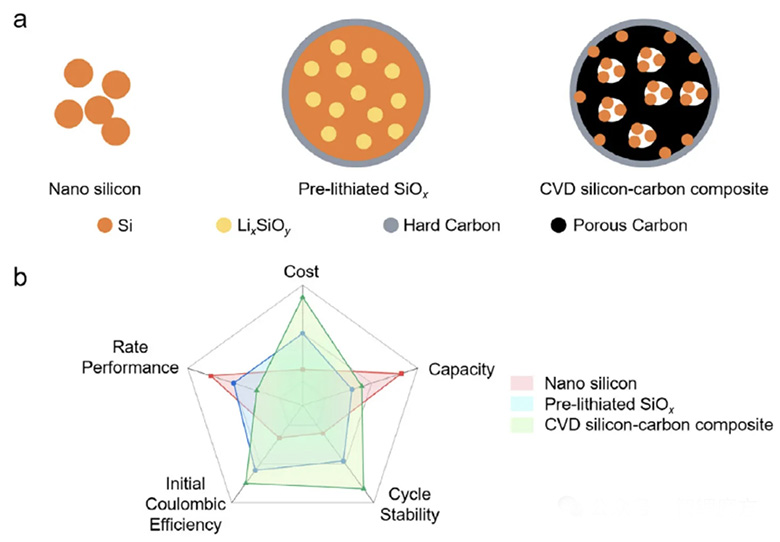

目前商业应用的硅基阳极主要分为三大类：纳米硅、微米硅，以硅氧化物为代表和硅碳复合材料。纳米硅能有效缓解机械应力，但巨大的比表面积加剧了副反应；微米硅通过预锂化处理提高了初始效率，但导电性和体积膨胀问题依然突出；硅碳复合材料则巧妙结合了碳的导电性和缓冲能力，却面临成本高、工艺复杂的挑战。

这些材料的结构差异直接影响其热安全性能。例如，纳米硅由于活性位点更多，可能在高温下引发更剧烈的反应。

2. 热失控的链式反应

热失控是锂电池最严重的安全事故，表现为温度急剧上升、甚至引发燃烧或爆炸。

在硅基电池中，热失控的触发遵循一个典型序列：SEI分解、阳极与粘结剂反应、硅/锂硅合金反应、短路放热、阴极与电解质反应，最终以电解质分解收场。虽然阴极相关反应放热量更大，但阳极相关的反应才是点燃这场火灾的星星之火。

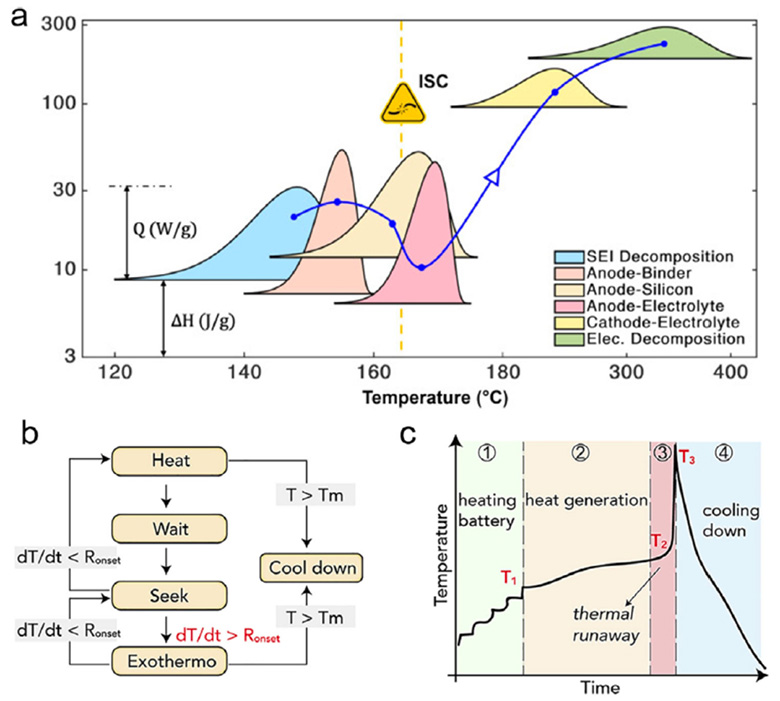

研究人员通过加速量热计ARC精确捕捉到三个关键温度点：自加热起始温度T1、失控触发温度T2和最高温度T3。对于硅基系统，T1通常约60°C，T2约150°C，均低于石墨系统。这背后的机制主要涉及三个核心过程：

1）热失控的导火索，SEI分解

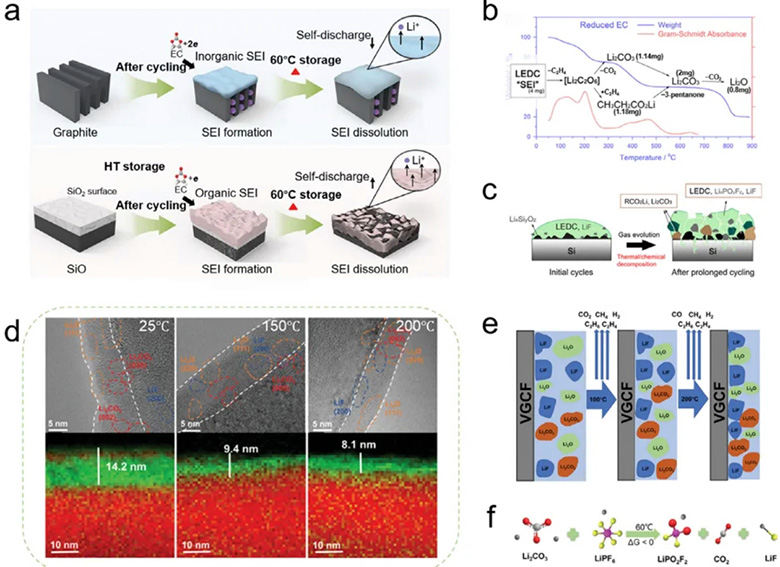

硅基阳极的SEI与石墨有着本质区别。由于硅表面氧化层的工作函数较高，它促进乙烯碳酸酯（EC）分解形成有机主导的SEI，主要成分为锂乙烯二碳酸酯（LEDC）。与石墨表面富含无机Li₂CO₃的SEI相比，这种有机SEI就像一座稻草屋，在高温下更易倒塌。

研究表明，LEDC在50-300°C即开始分解释放CO₂和C₂H₄气体。随着温度升高，SEI厚度从14.8nm收缩至8.1nm，机械完整性严重受损。有趣的是，通常被认为能提升稳定性的无机成分Li₂CO₃，在含LiPF₆的电解质中可能低于60°C就发生反应，产生LiF和CO₂。需要强调的是，在LiPF₆电解质中，Li₂CO₃对电池热安全性能的影响需要重新评估。

2）硅/锂硅合金反应

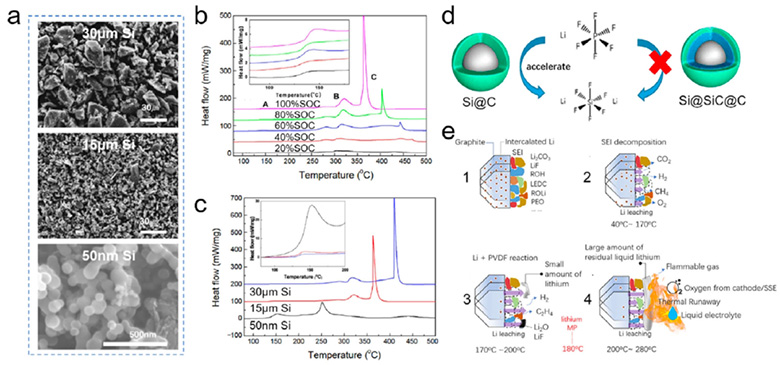

硅基材料的热行为受其锂化状态和颗粒尺寸显著影响。差示扫描量热分析显示，完全锂化的硅电极在100-500°C范围内出现三个放热峰，总放热量随锂含量增加而上升。

小尺寸硅颗粒因提供更大反应界面，放热反应更为剧烈。此外，硅表面化学性质也影响其反应路径：当表面悬空键以-H为主时，主要产生CO；而以-OH为主时，则生成CO₂。特别值得注意的是，LiPF₆会与硅反应生成LiₓSiF₆，直接导致容量衰减和热风险。

LiC₆在40°C以上即不稳定，与石墨系统不同，锂硅合金在高温下可能形成稳定相，这暗示硅基系统在40-170°C范围内可能具有较低反应性。然而，这一优势能否转化为实际安全效益，仍需进一步研究。

3）化学串扰

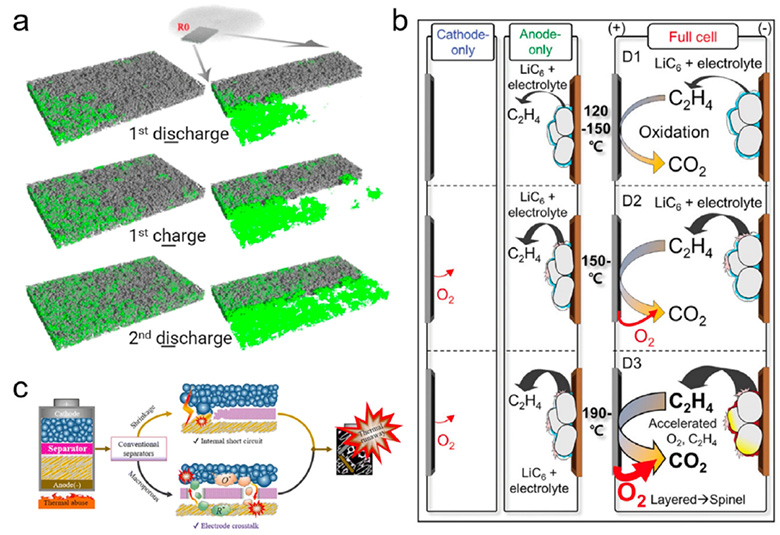

如果说SEI和硅反应是热失控的本地事件，那么化学串扰则是将危险扩散至整个电池的传播途径。硅基阳极在循环和热滥用下产生的还原性气体，如H₂、C₂H₄会穿过隔膜到达阴极，引发链式反应。

这些气体在阴极表面诱导晶格氧释放，产生大量热量和有害气体。热量积累、气压升高和有害副产物共同将电池推向热失控边缘。研究表明，H₂不仅会加速阴极容量衰减，还会增加界面阻抗。

3. 如何改善硅基电池热失控

研究人员已开发出多种缓解策略，主要围绕界面改性和电解质优化两大方向。

1）界面改性

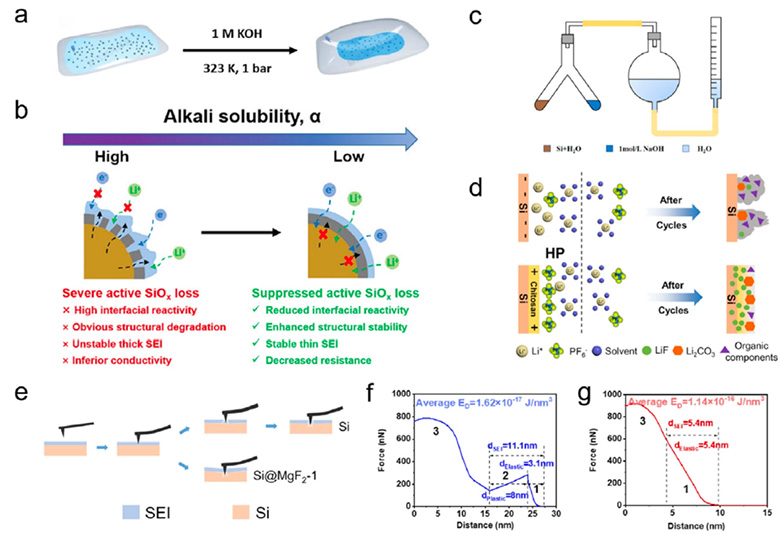

理想的界面改性层需具备高完整性、热稳定性、优良机械性能以及离子导电性。研究人员开发了多种方法评估涂层质量，如碱溶解法和气体演化法。

例如，壳聚糖涂层在纳米硅表面形成完整性高达94.2%的保护层，并通过吸附PF₆⁻促进形成富含LiF的SEI。无机涂层如MgF₂更具特色：它与锂反应生成Mg和LiF，形成具有高韧性的SEI，能有效适应硅的体积变化。

这些改性层通过三种机制提升热安全：优化SEI成分提高分解温度；隔离电解质与活性物质；减少电极间化学串扰。然而，界面改性对热失控特征温度（T1、T2、T3）的定量影响仍需系统研究。

2）电解质优化

电解质优化是提升热安全的关键，但需平衡安全性与电化学性能。当前主要策略包括：

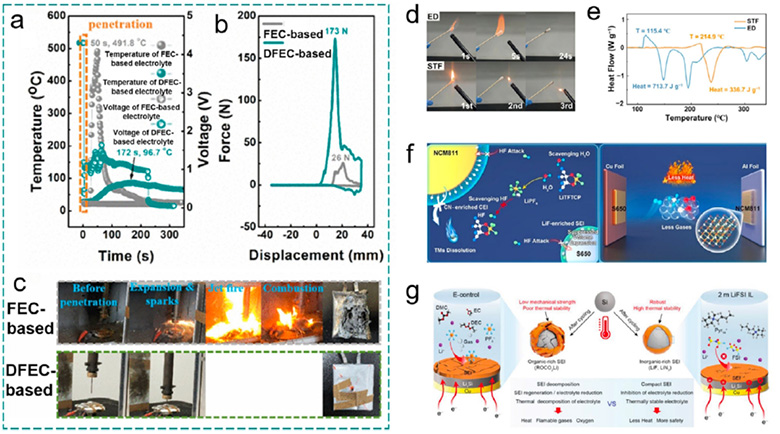

a. 溶剂工程：用二氟代碳酸亚乙酯DFEC替代常用的氟代碳酸亚乙酯FEC，可显著降低高温副反应。研究表明，DFEC系统在针刺测试中最高温度仅116.9°C，远低于FEC系统的581.6°C，且无燃烧现象。

b. 功能添加剂：包括高稳定性锂盐,如LiDFOB、离子液体和阻燃剂。新型锂盐添加剂LiTFTCP能抑制LiPF₆水解，减少HF生成，并促进形成耐热界面层。离子液体则凭借其高热稳定性（分解温度>200°C）和非易燃性，可将硅基系统的T2从130°C提升至167°C。

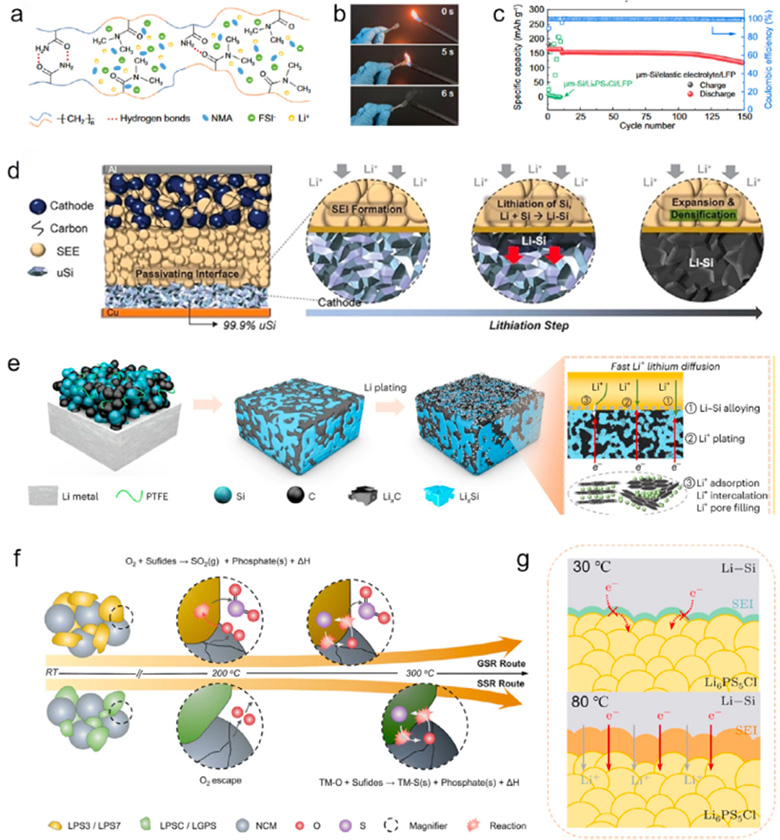

c. 固态电解质：固态电解质能从根本上消除易燃风险。然而，硅的体积膨胀会导致电解质层开裂，且某些硫化物固态电解质会与硅反应生成高阻抗相。弹性聚合物电解质和界面缓冲层是当前研究重点。

d. 高浓度电解质：通过减少自由溶剂含量降低可燃性，并促进形成无机富集SEI。局部高浓度电解质（LHCE）则通过稀释剂在界面处创造类似高浓度的环境，平衡了性能与成本。

e. 热响应固化电解质：电解质在正常温度下保持液态，而在热滥用时迅速固化，阻断离子传输。例如，mCF3-BA添加剂可使硅基全电池的T2提升43.9°C。

文章来源：智锂魔方

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
