未来的手机或电动汽车充电一次能使用更久，且电池更加轻薄、成本更低，这将归功于无阳极钠电池。它摒弃了传统电池中预先存在的负极活性材料（比如石墨或金属钠），充电时钠离子直接从正极“游”到负极的集流体上，形成金属钠层。这不仅大幅提升了能量密度，还简化了制造工艺。

最近，科研人员为集流体设计复杂的三维结构或涂覆昂贵涂层时，一项发表于顶级期刊《Advanced Materials》的研究，却将目光投向了铜箔本身。研究者们发现，通过调控铜箔的晶界密度，就能同时解决钠沉积和界面稳定两大难题。

一、 无阳极钠电池不稳定的钠与脆弱的膜

无阳极钠电池的负极侧可以看作一张白纸（集流体），充电时，钠离子在这张白纸上“画”出金属钠；放电时，这层钠又被擦除。但是：

钠的涂鸦难题：钠离子不喜欢在光滑的普通铜箔上均匀成核。它们往往聚集在少数几个点，长成枝晶或疏松多孔的苔藓钠，这些结构容易断裂，变成无法再利用的死钠，导致活性钠不断损失。

界面保护膜的脆弱：新生成的钠金属非常活泼，会与电解液反应，形成一层名为固态电解质界面膜的保护层。如果这层膜厚薄不均、结构松散，它就无法有效阻止副反应的持续发生，反而会消耗大量电解液和钠源，成为电池寿命的消耗品。

二、 被忽视的晶界

任何一块金属都不是完美的单晶体，而是由无数个朝向不同的小晶体（晶粒）拼接而成。这些晶粒之间的交界处，就是晶界。你可以将晶界想象成高速公路网中的匝道和交汇点，它们是原子运输和化学反应异常活跃的区域。

研究团队通过成熟的电镀工艺，制备了三种晶界密度不同的铜箔：常规铜（Cu）、高晶界密度铜（HGB-Cu）和超高晶界密度铜（UGB-Cu）。从表面看，它们似乎没有区别，但微观世界早已天差地别。

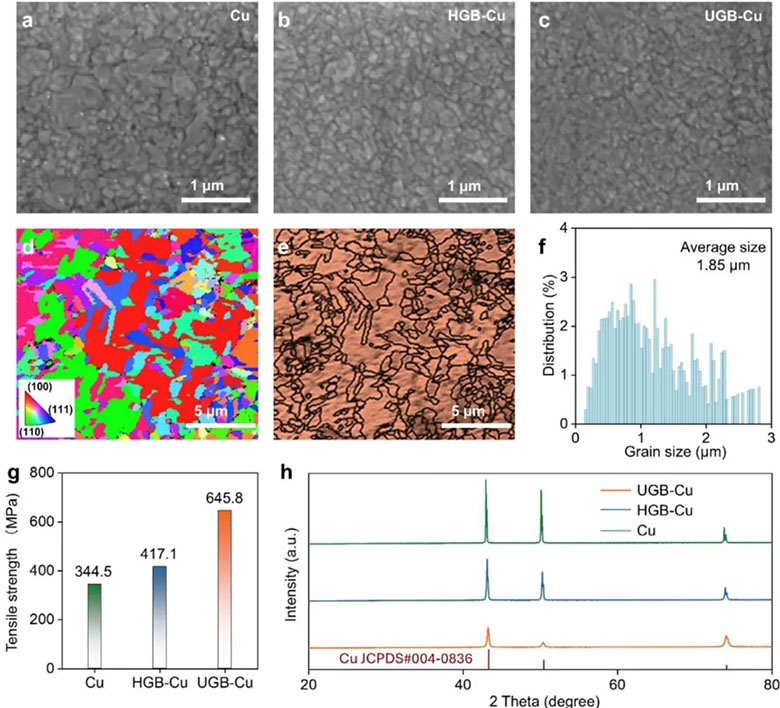

扫描电子显微镜图像清晰显示，随着晶界密度增加，铜箔表面的颗粒变得愈发细小、均匀。电子背散射衍射分析更直观地揭示了晶粒尺寸的减小和晶界网络的加密。

三、 双管齐下的晶界

这些微观的匝道是如何发挥作用的呢？研究发现，高晶界密度扮演了双重角色。

第一重：钠沉积的引导员，打造坚固钠层

高晶界区域具有更高的表面能，对钠原子有着天然的亲和力。电化学测试表明，在UGB-Cu上，钠的成核过电位和生长过电位显著降低。这意味着，钠离子更容易、更均匀地落在这些高能量点上。

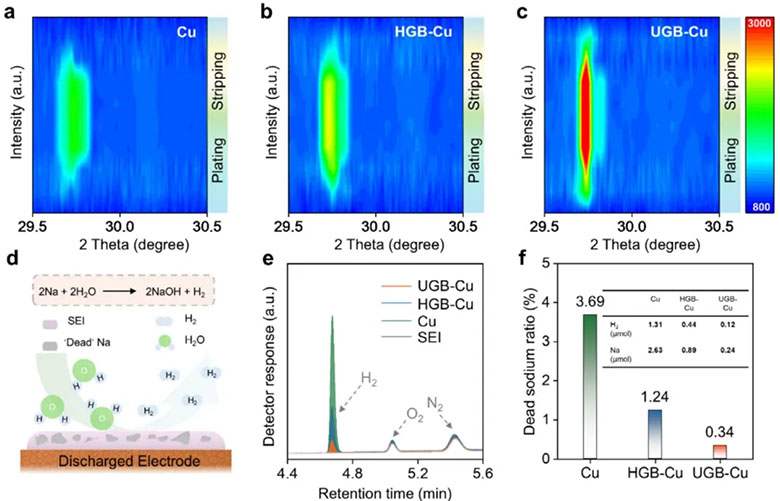

研究发现，在UGB-Cu上沉积的钠，其衍射峰强度最高，意味着结晶度更高、结构更致密。这样的钠层在充放电过程中更不易粉化脱落。

团队设计了一个实验来定量检测死钠：将循环后的电极与水反应，测量生成的氢气量。结果：UGB-Cu上的“死钠”量仅占总循环容量的0.34%，远低于常规铜的3.69%。这证明高晶界密度能极大提升钠沉积的可逆性。

第二重：界面化学的调控师，构筑稳固SEI膜

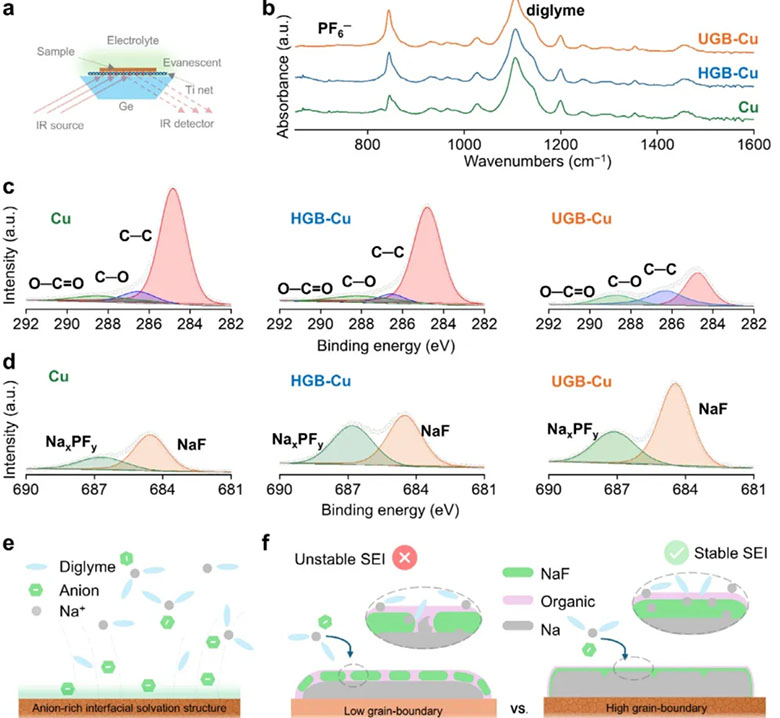

这项研究的核心发现在于，晶界还能调控界面处的电解液结构。通过衰减全反射傅里叶变换红外光谱（ATR-FTIR），研究人员观察到，晶界对电解液中的PF₆⁻阴离子具有选择性吸附作用。晶界密度越高，界面处阴离子就越富集。

这个阴离子富集的环境至关重要。在电池首次充电时，优先被分解的是这些阴离子，从而原位生成了一层薄且富含氟化钠（NaF）的SEI膜。XPS深度剖析证实，UGB-Cu上的SEI膜中NaF的比例更高，且膜层更薄。NaF是一种机械强度高、导离子性能好的关键无机成分，既能有效隔绝副反应，又利于钠离子的快速通过。

四、 性能飞跃

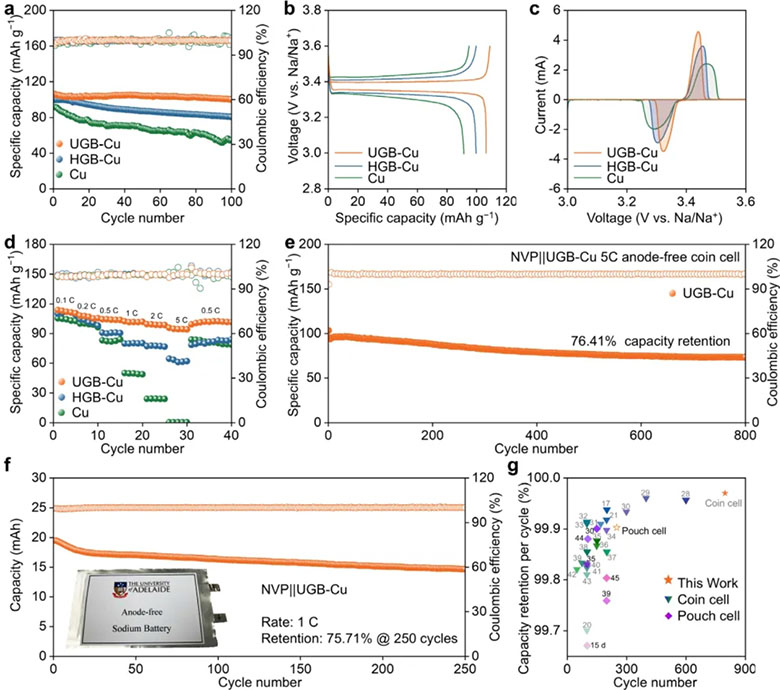

在半电池测试中，UGB-Cu在1 mA/cm²的电流密度下，实现平均高达99.98%的钠沉积/剥离库伦效率，这意味着每次充放电的能量损失极小。

当以Na₃V₂(PO₄)₃（NVP）为正极组装成无阳极全电池后，性能对比悬殊。在1C倍率下循环100次，使用常规铜箔的电池容量保持率仅剩59.5%，而使用UGB-Cu的电池则高达94.4%。此外，在5C的高倍率下，NVP||UGB-Cu电池稳定循环了800次，容量保持率仍有76.41%，平均CE达99.97%。

文献信息：

DOI: 10.1002/adma.202522541

文章来源：智锂魔方

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
