双离子电池正以其高工作电压（超过5.0 V）、低成本和环境友好性，崭露头角。但，一个长期存在的瓶颈限制了其应用：传统石墨阴极的容量太低，无法满足高能量密度的要求。

近期中山大学阎兴斌教授及其团队发表在《Advanced Functional Materials》上的研究带来突破性解决方案。他们通过结构无序工程，成功解锁了石墨阴极的隐藏潜力，实现了容量翻倍以上的飞跃。

双离子电池的机遇与挑战

双离子电池的工作原理独具特色：充电时，阴离子（如PF₆⁻）插入石墨阴极，阳离子（如Li⁺）迁移至阳极；放电时则反向进行。这种双离子协同机制，使DIBs能在高压下运行，输出高功率密度。但尽管电压高，其能量密度却一直难以媲美锂离子电池。

问题的核心在于石墨阴极：传统石墨（CG）依赖阴离子插层存储，理论容量仅约140 mAh/g，且实际值常低于110 mAh/g。原因何在？首先，阴离子半径大（如PF₆⁻约3.5 Å），而石墨层间距仅0.335 Å，插入困难；其次，存储行为多局限于边缘区域，体相石墨层空间利用率低。这好比一个宽敞的图书馆，却因书架间距太小，只能容纳少量书籍，浪费了大部分空间。

早期研究认为高度石墨化的碳材有利于阴离子存储，但理论与现实的差距令人失望。例如，PF₆⁻插入形成C₁₆(PF₆)的理论容量远低于锂离子在石墨阳极中的372 mAh/g。为突破这一限制，以往策略包括纳米晶工程、缺陷工程和层级孔设计，但这些方法往往顾此失彼，要么牺牲插层效率，要么影响循环稳定性。更重要的是，如何同步调控石墨的结晶度、掺杂和孔隙率，成为巨大挑战。

多尺度无序石墨阴极的创新策略

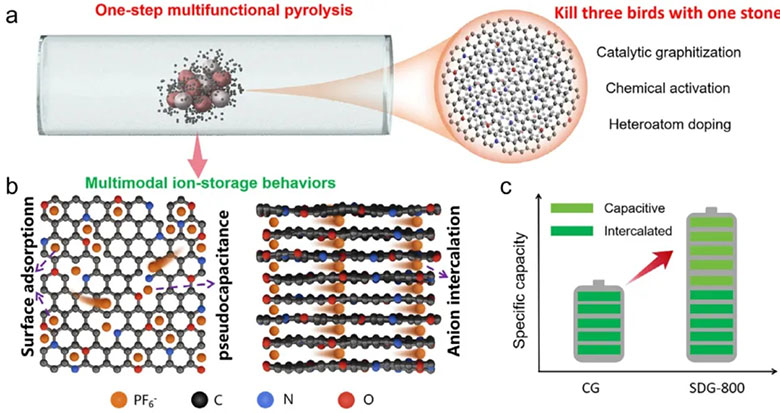

这项研究提出“结构无序工程”理念，通过一步法热解策略，合成了名为SDG-800的石墨阴极材料。该方法利用葡萄糖和铁氰化钾的混合物，在低于900°C的温度下（远低于传统石墨化所需的2000-3000°C）实现三重功能整合：铁物种催化sp³向sp²碳转化，促进有序石墨域形成；钾物种通过氧化还原反应创造微孔；氰基分解引入氮掺杂，调控电子结构。这种“一石三鸟”的设计，生成了具有多尺度无序架构的材料，既含石墨晶域，又拥有空位缺陷、氮掺杂和微孔通道。

SDG-800的制备过程：无序结构不仅扩大了层间距（从CG的0.335 nm提升至0.378 nm），还形成了分级孔网络。表征数据显示，SDG-800的比表面积高达524–938 m² g⁻¹，且微孔、介孔并存，为离子存储提供了丰富站点。相比之下，CG则呈无孔形态，显得僵硬而低效。这种结构差异，好比疏松多孔的海绵与致密砖块的区别，前者能吸收更多水分，而后者只能表面沾湿。

高容量与超长寿命

当SDG-800应用于DIBs时，其电化学性能令人瞩目。在0.2 A/g的电流密度下，容量高达264 mAh/g，是传统石墨阴极（99 mAh/g）的2.4倍。更令人惊喜的是，它的倍率性能优异：在2.0 A/g高电流下，仍保持94 mAh/g容量，而CG在此条件下仅3 mAh/g。这得益于分级孔结构的“高速公路”作用，促进了离子快速传输。

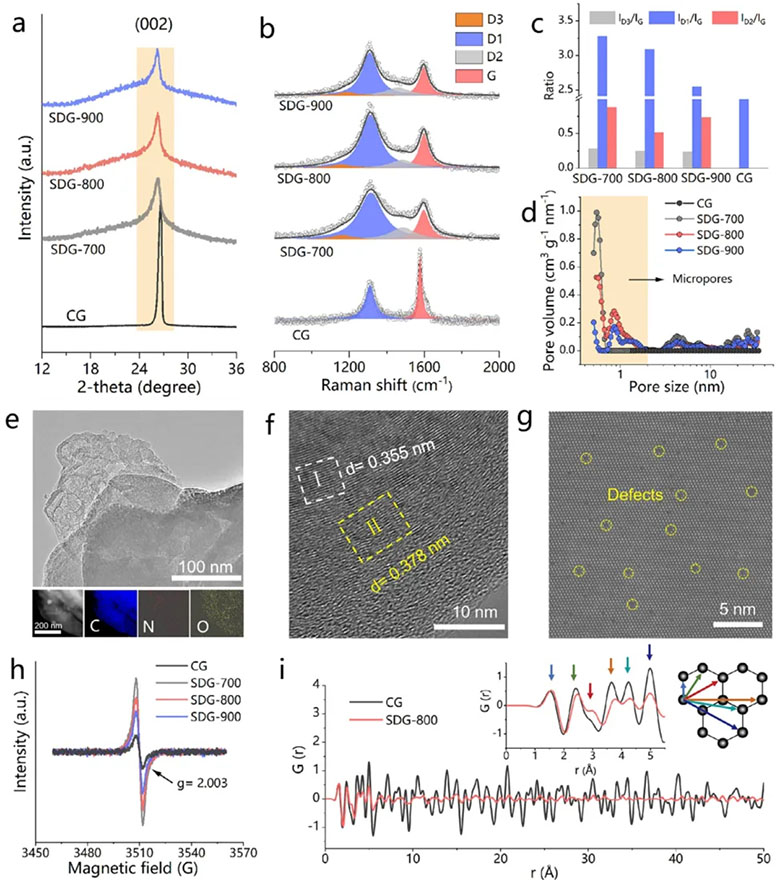

通过XRD和Raman光谱分析，SDG-800展现出宽化的(002)峰和较高的I_D/I_G比，证实了缺陷富集的特征。微观影像进一步揭示其3D缺陷网络，如同给石墨骨架打上智能补丁，既增强活性，又缓冲体积变化。循环稳定性方面，SDG-800在0.5 A/g下稳定运行超过1400次，容量保持率高，而CG在100次循环后便迅速衰减。究其原因，无序结构充当了应力缓冲带，抑制了石墨片剥落——这好比在抗震建筑中加入柔性材料，延长了使用寿命。

能量密度是另一大亮点：SDG-800阴极基于质量计算达648 Wh/kg，是CG的1.4倍，使DIBs在储能赛道上更具竞争力。

多模式存储协同机制揭秘

性能飞跃的背后，是离子存储机制的革新。传统CG仅依赖阴离子插层，而SDG-800通过结构无序激活了“双模协同”存储：在高压区（3.8-5.1 V），PF₆⁻可逆插层进入石墨层间；在中低压区（1.5-3.8 V），表面控制的电容行为（如双电层吸附和赝电容）主导，贡献约40%容量。这种协同机制既挖深插层水库，又拓宽表面蓄水池。

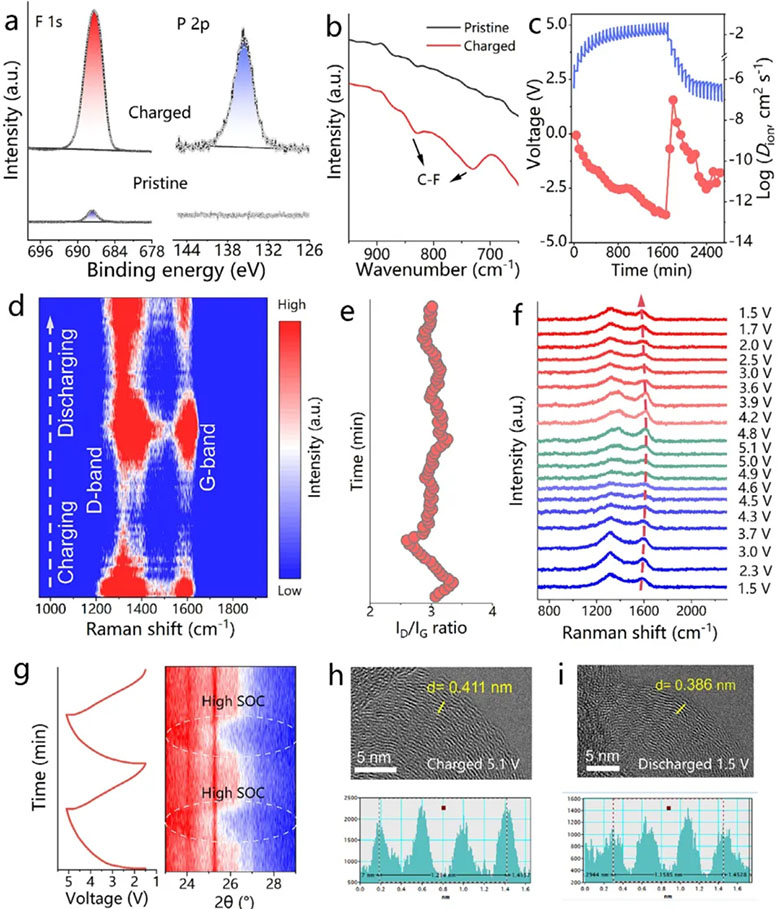

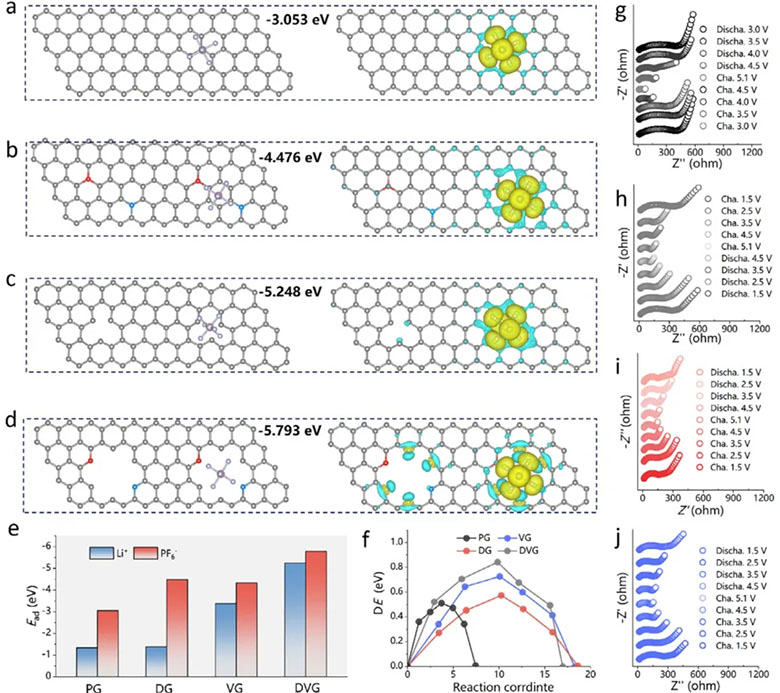

理论计算与实验验证相辅相成。DFT模拟显示，缺陷工程显著提升阴离子吸附能：在掺杂或空位模型中，PF₆⁻吸附能从原始石墨的-3.053 eV增强至-5.793 eV，说明缺陷位点像“磁铁”一样牢牢吸引离子。尽管扩散势垒略有增加，但整体动力学仍保持高效。原位Raman和XRD分析进一步证实，充电时层间距可逆膨胀至0.411 nm，放电后恢复至0.386 nm，体现了卓越的结构可逆性。

通过GITT和原位光谱，研究者动态捕捉到离子扩散系数的变化：SDG-800在高压区展现快速插层，低压区则以电容行为为主。这种多模式存储不仅提升容量，还通过孔结构缓解应力，避免电极退化。整个机制如同一场精密的舞蹈，离子在缺陷位点与层间有序穿梭，实现高效储能。

文献信息：

DOI: 10.1002/adfm.202529373

文章来源：智锂魔方

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
