传统电解质要么太脆弱，液体易燃，要么太迟钝，固体导电慢。今天，我们来介绍一篇登载于《Advanced Functional Materials》的新研究。这篇新研究将聚合物电解质设计与电极架构完美连接，为固态锂金属电池LMB铺就了一条通向实用化的高速路。

一、固态电池的理想与现实

锂金属阳极理论容量高达3860 mAh g⁻¹，是当前石墨阳极的十倍以上。但它的高活性像一匹野马，容易与有机液体电解质发生反应，导致电解液分解、表面腐蚀和枝晶生长。固态聚合物电解质SPE应运而生，它具备阻燃特性和柔韧性，但室温下离子电导率低得可怜。更糟的是，SPE与多孔阴极的接口兼容性差，无法有效浸润电极，导致界面电阻高昂。

这些问题正是原文研究的起点：如何同时实现高离子传导、界面稳定和安全？答案藏在一个名为“深共晶溶剂”（DES）的材料中。DES是由两种固体混合后形成的低温液体，具备高离子迁移能力，但直接使用会腐蚀锂金属。团队由此提出设想：将DES与聚合物结合，创造一种“刚柔并济”的电解质，并重新设计电极结构，让二者协同工作。

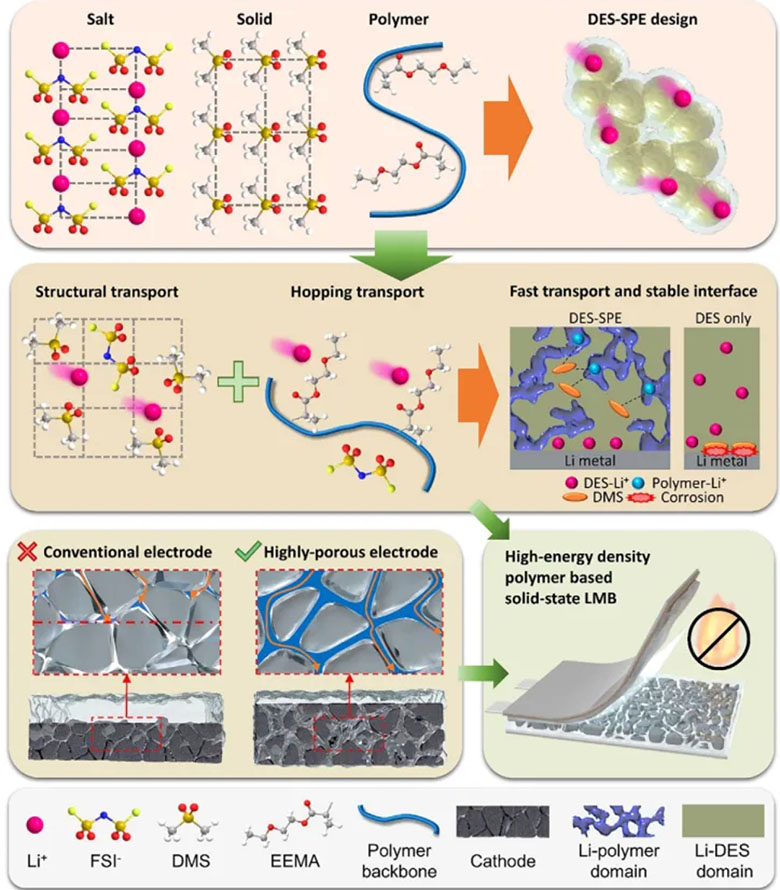

研究团队设计了一个双管齐下的策略：一方面，在电解质中构建双相离子传输通道；另一方面，通过多孔电极促进界面接触。聚合物提供机械骨架，DES负责离子高速路，而电极的孔隙结构则成为电解质的港湾。

二、DES-SPE电解质

研究团队开发的DES-SPE代号LDP373，配方：锂盐（LiFSI）提供离子，二甲基砜（DMS）作为DES载体，单体（EEMA）聚合后形成网络，并以交联剂加固。通过热聚合，这些原料变成自支撑的薄膜，既柔软又坚固。另外，它并非均匀混合物，而是一种“双连续纳米结构”，其中DES域像河流一样贯穿聚合物基质，保留着高速离子通道。

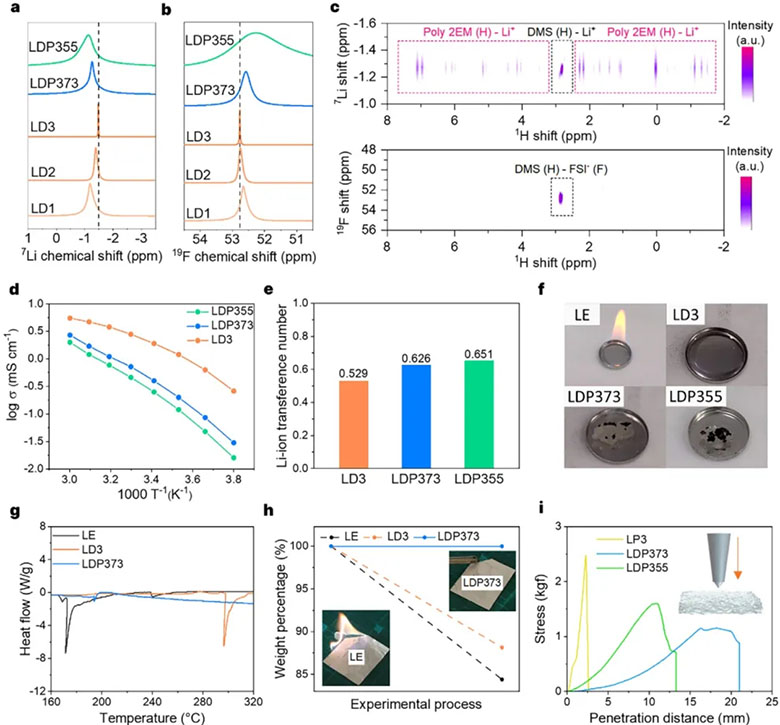

为什么这种结构如此重要？想象一下，如果离子只能在聚合物链间缓慢跳跃，速度必然受限；但有了DES通道，离子可以像在高速公路上飞驰。团队通过核磁共振（NMR）和分子动力学模拟证实，锂离子在DES区的扩散速度比聚合物区快2-3倍。更妙的是，聚合物域充当了守护者，防止DES直接接触锂金属，从而抑制副反应。结果，LDP373在30°C下离子电导率达0.719 mS cm⁻¹，锂离子迁移数为0.626。

安全性更是亮点：DES基电解质天生阻燃，实验显示，当暴露于火焰时，它们能自熄，而传统液体电解质则持续燃烧。此外，LDP373在高温下无分解，泄漏测试中质量零损失。

总结该电解质的综合性能：从NMR光谱揭示的溶胶结构，到离子电导率和迁移数，再到燃烧测试，每一项数据都彰显LDP373的卓越。例如，温度依赖性曲线显示其导电性远超传统SPE，而迁移数提升则解释了枝晶抑制的机理。

三、界面之战

尽管LDP373本体优秀，但若与锂金属接口不稳定，一切仍是空谈。团队发现，添加5%的氟代碳酸亚乙酯（FEC）后，LDP373-F5在锂对称电池中稳定运行超过800小时，而过电位平稳如山。相比之下，纯DES电解质（LD3）几小时内就因腐蚀而短路。

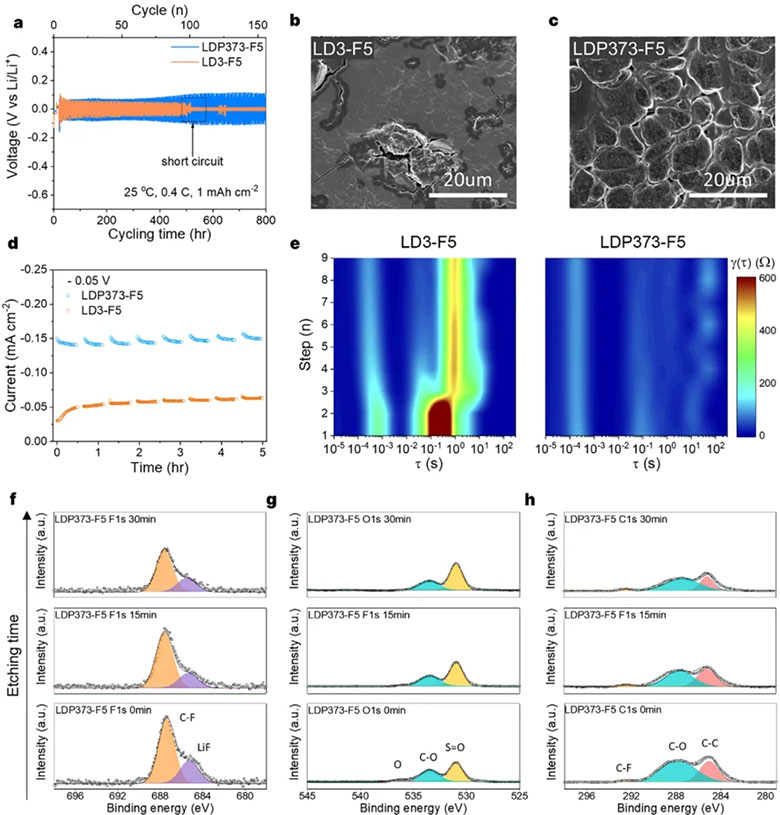

扫描电镜图像显示，LDP373-F5促进的锂沉积均匀致密，而LD3表面则布满枝晶和裂纹。X射线光电子能谱进一步揭露，LDP373-F5形成的固体电解质界面SEI富含氟化锂LiF，这是一种离子导体兼机械屏障，能均匀引导锂离子流动；而LD3的界面则被腐蚀产物主导，加速电池失效。

SEM图中LDP373-F5的锂表面光滑如镜，而LD3-F5则裂纹纵横；XPS谱中LiF信号强烈，印证了稳定SEI的形成。这些结果揭示了聚合物基质如何通过屏蔽作用保护锂金属。

四、计算模拟

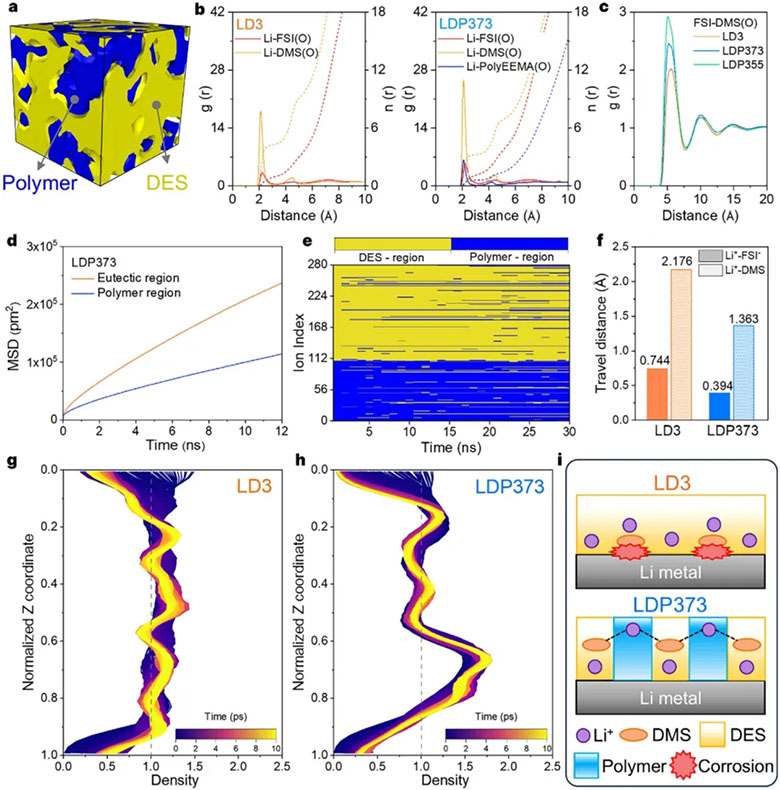

模拟显示，LDP373中确实存在双相结构——DES区与聚合物区清晰分离，但通过三维网络互联。锂离子在DES区运动迅捷，而在聚合物区则依赖链段跳跃；有趣的是，离子很少在两相间交换，这证实了“双通道”机制。

模拟还发现，聚合物能改变锂离子的局域环境：在LDP373中，锂离子更多与聚合物配位，削弱了其与DES的相互作用，从而提升还原稳定性。此外，在外电场下，锂离子会在锂金属表面富集，形成“保护层”，进一步阻止腐蚀。

模拟的结构图和离子分布曲线将抽象机制可视化，让我们“看见”聚合物如何作为屏障调控界面。这种计算与实验的结合，犹如为电池设计装上了GPS，精准导航材料优化。

五、电极工程

传统SPE浸润性差，尤其面对高负载阴极时，界面接触不足成为瓶颈。团队为此设计了多孔结构电极（PSE），其内部像海绵一样布满互联孔隙，允许电解质深层渗透。

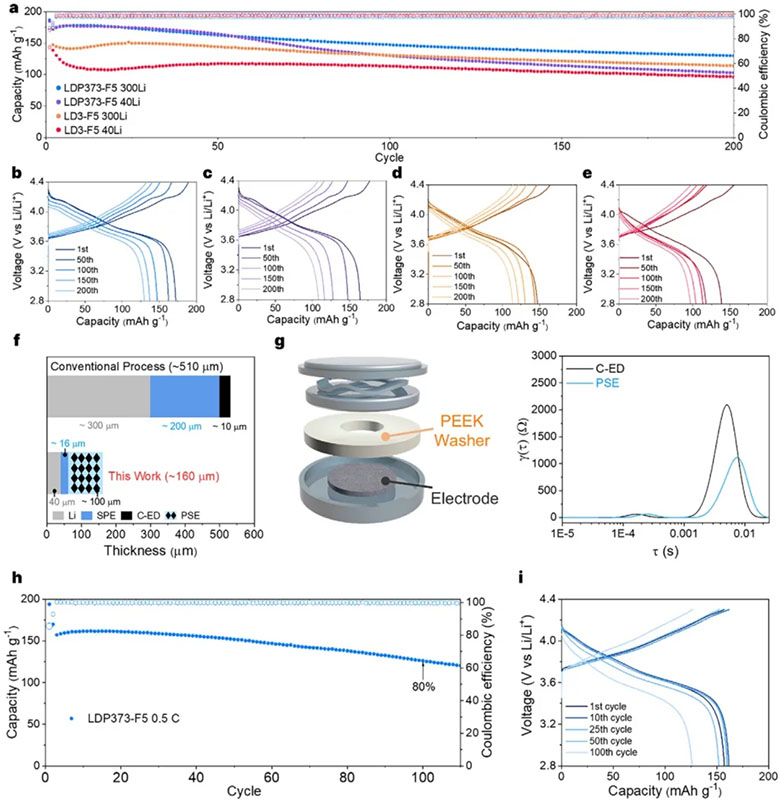

电化学阻抗谱显示，PSE电极的电荷转移阻力显著低于传统电极，证明接口接触改善。当PSE与NCM83阴极（负载2 mAh cm⁻²）结合时，全电池在0.5 C下循环100次后容量保持率超80%，且电压曲线稳定。

对比不同配置的全电池性能：PSE电极搭配LDP373-F5时，循环稳定性显著提升。电极厚度示意图更直观揭示，PSE通过优化结构，在不增加体积前提下提升界面效率。

六、软包电池表现

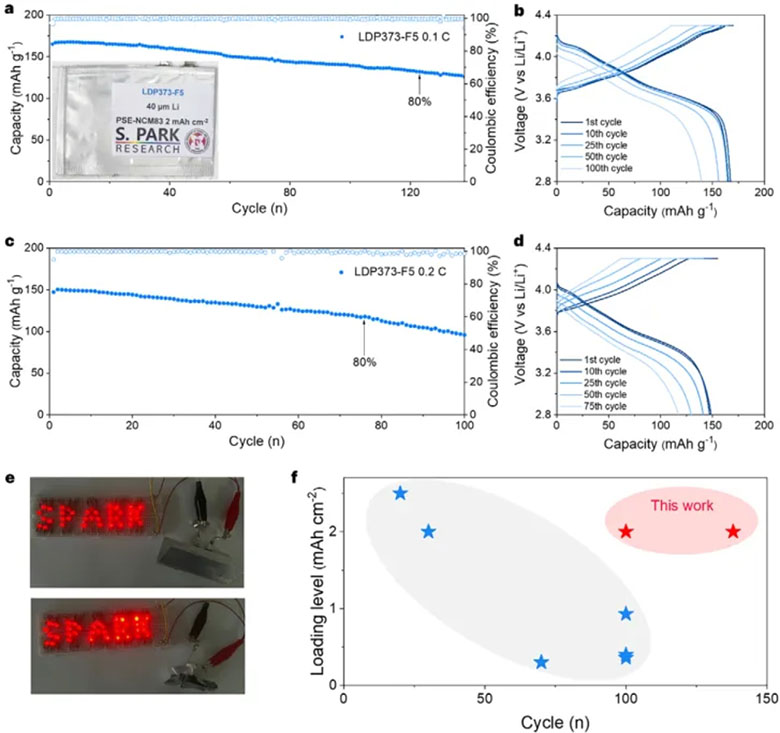

双堆叠软包电池（阴极面积12 cm²）在0.1 C和0.2 C下循环，120次后容量保持率超80%。电池在弯曲、揉皱状态下仍能安全驱动LED灯，且无泄漏或燃烧。

文献信息：

DOI: 10.1002/adfm.202528739

文章来源：

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
