钴酸锂（LiCoO2, LCO）作为一种经典的阴极材料，自1991年商业化以来，一直占据着便携电子设备市场的主导地位。但当我们试图通过提高充电电压（如从4.2V提升至4.6V以上）来或取更高能量密度时，LCO却出现结构崩塌、性能骤降。

近期，由香港理工大学黄海涛教授及其团队发表于顶刊《Advanced Materials》的文章系统解码了高电压下LCO的失效机制，并提出了多种“复活”策略，为当前高压钴酸锂正极材料的设计提供了路线图，很值得细品。

一、为什么我们需要“高压”LCO电池？

钴酸锂材料主要应用于消费类电子产品，随着人们对长续航的消费需求，对电池能量密度的要求越来越高，像手机电池容量已高达7000mAh。这背后的关键在于提升电池的“体积能量密度”，即单位体积内储存的能量。LCO阴极因其高压实密度和优异导电性，成为便携设备的首选。但传统LCO在4.2V电压下仅能释放约140 mAh/g的容量，不到其理论值（274 mAh/g）的一半。通过将充电截止电压升至4.6V，LCO可释放超过80%的锂离子，使能量密度突破840 Wh/kg。

然而，高电压是一把双刃剑。当电池被“压榨”到极限时，LCO阴极会出现结构相变、氧流失和电解质分解等问题，导致电池寿命缩短甚至失效。正如文章指出，地球环境面临能源浪费和温室效应挑战，发展高能电池是可持续能源转型的核心。文章通过分析大量实验数据，揭示了LCO在高电压下的衰减机制，并提出了从原子掺杂到电解质优化的多维度解决方案。

二、高电压下LCO的失效机制

当LCO被充电到4.6V以上时，其层状结构会经历类似“过度拉伸的弹簧”般的应力。文章将失效机制归纳为三类：相变与晶格畸变、过渡金属溶解与氧损失、电解质氧化与表面降解。这些过程相互交织，加速电池“衰老”。

1. 相变与晶格畸变

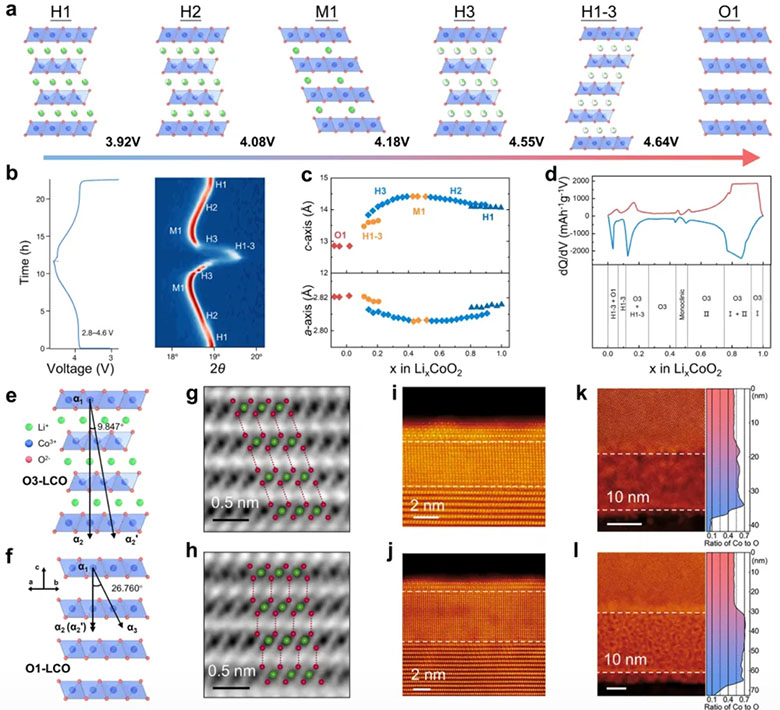

在低电压（4.2V）下，LCO的锂离子脱出会引发可逆的六方-单斜相变。但电压升至4.6V后，过度脱锂会触发不可逆的O3→H1-3/O1相变，导致晶格参数剧烈变化（如c轴收缩）。这好比建筑物的承重墙发生滑动，引发微裂纹和颗粒断裂。原位X射线衍射显示，在4.8V充电时，LCO表面甚至形成尖晶石相，破坏锂离子扩散通道。

相变过程：深脱锂时，LCO层间滑移产生应变，最终阻碍离子传输。更严重的是，晶格扭曲会从单个颗粒蔓延至整个电极，引发连锁反应。

2. 过渡金属溶解与氧损失

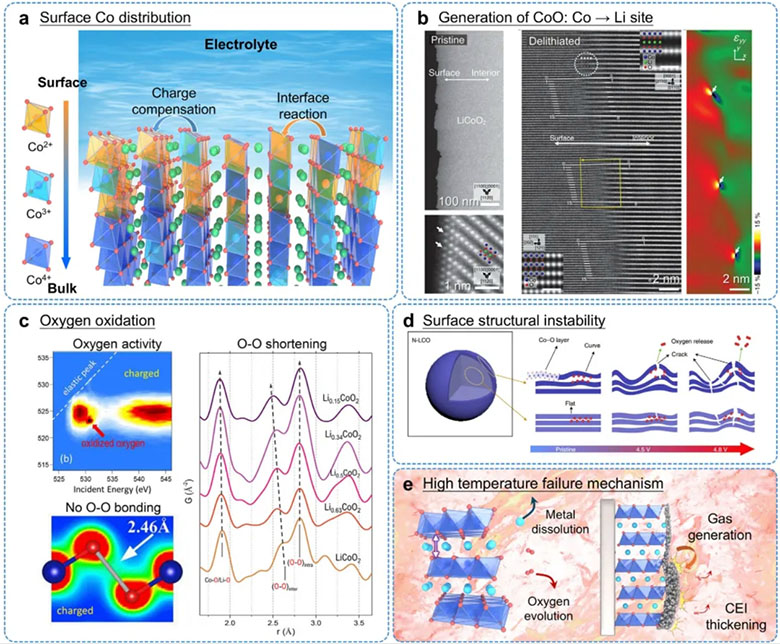

高电压下，Co³⁺被氧化为高活性的Co⁴⁺，引发钴离子溶解至电解质中。这些“流浪”的钴离子会迁移到负极，破坏固态电解质界面（SEI），同时催化电解质分解。更危险的是，晶格氧变得不稳定，在表面释放氧气，触发热失控风险。例如，对分布函数分析显示，深度充电时氧氧化反应活跃，但体相氧释放有限，表面才是主因。

3. 电解质氧化与界面降解

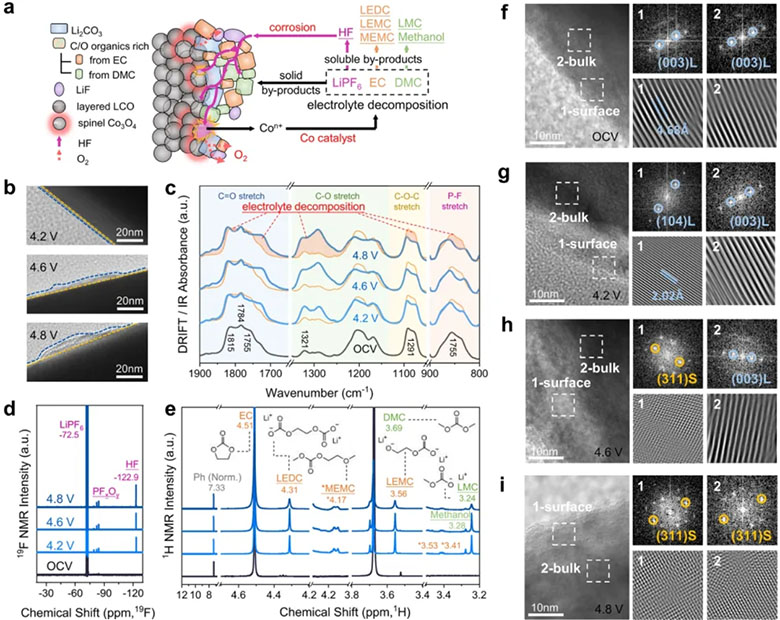

有机电解质在高压下不堪重负，氧化分解形成厚而不稳定的阴极-电解质界面（CEI）。CEI反复破裂-再生消耗锂源，增加阻抗。透射电镜揭示，4.8V循环后LCO表面覆盖厚CEI，而DRIFT光谱检测到溶剂分解产物。

这些失效机制如同多米诺骨牌，一环扣一环。但科研人员并未坐视不管，而是开发了多种“稳定术”。

三、从掺杂到电解质的全链条优化

文章系统评估了四大策略：外来离子掺杂、表面修饰、结构设计和电解质优化。这些方法从原子级到电极级多尺度介入，给LCO穿上防护甲。

1. 外来离子掺杂

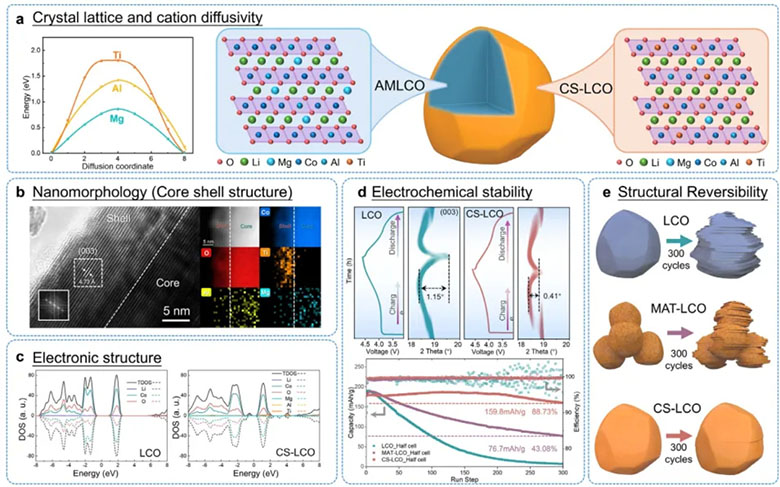

通过掺入Mg、Al、Ti等元素，可增强LCO的“骨骼强度”。例如，Mg掺杂充当层间支柱，抑制相变；Al掺杂提高电子电导。多元素共掺（如Al/Mg/Ti）更能形成梯度结构，核心-壳设计使单晶LCO在4.6V下循环300次后容量保持率达89%。掺杂如何优化锂离子扩散路径。这种“原子级手术”不仅稳定结构，还提升倍率性能。

2. 表面修饰

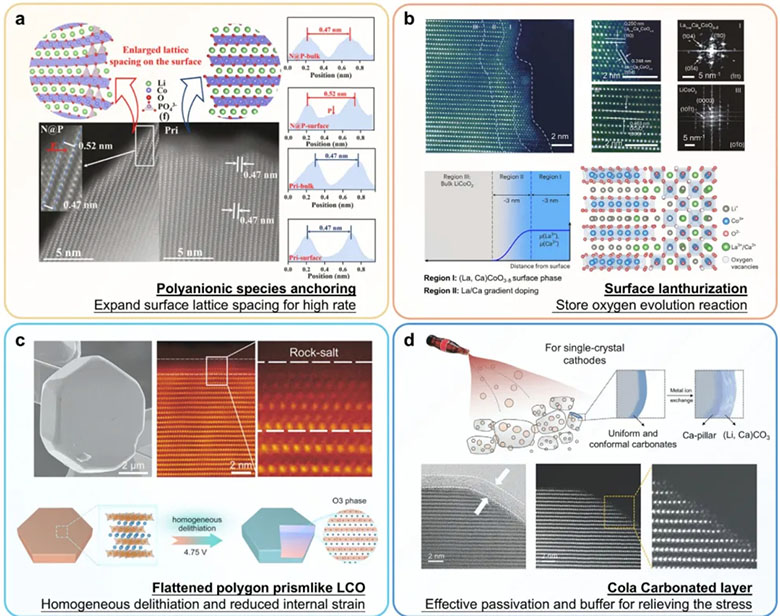

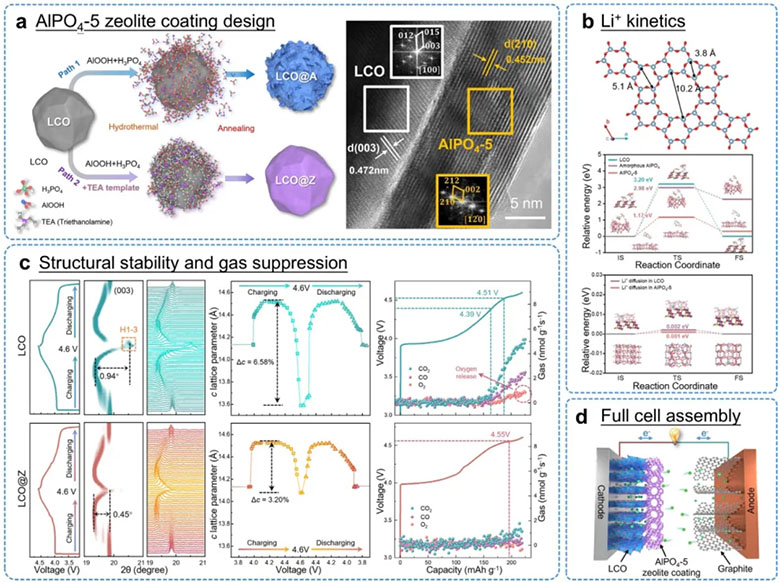

涂层材料如Al₂O₃、LiAlO₂或沸石（AlPO₄-5）在LCO表面形成纳米薄膜，隔离电解质接触。例如，AlPO₄-5沸石涂层兼具高离子电导和机械强度，其孔道促进锂离子脱溶剂化，使全电池循环500次后容量保持84.1%。表面修饰就像给LCO“上釉”，既能阻挡腐蚀，又不影响离子“通行”。

3. 电解质优化

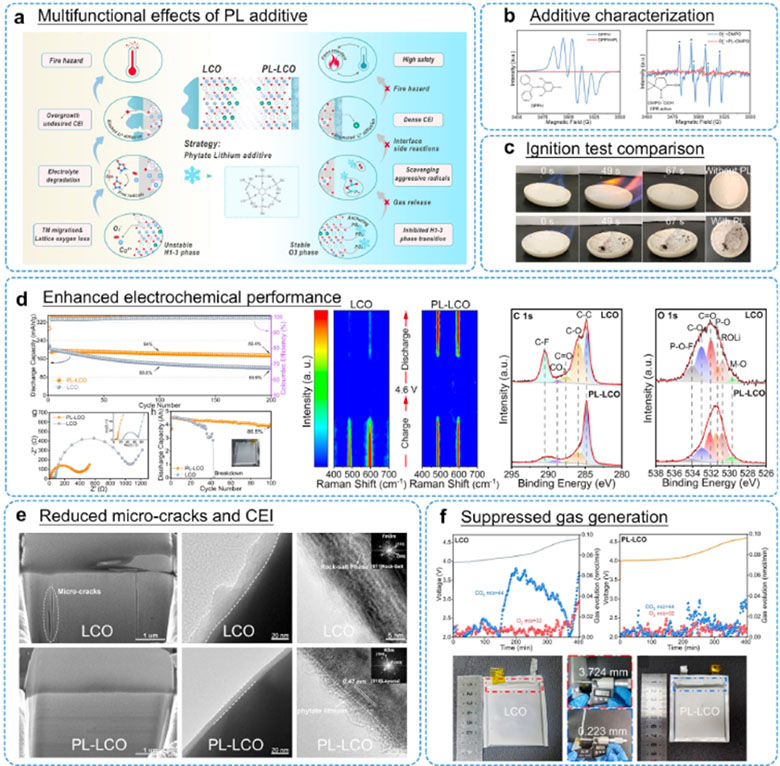

电解质添加剂如植酸锂（PL）能中和氧自由基，形成稳定CEI。PL改性后LCO产气减少，高温循环性能提升。此外，氟化溶剂拓宽电化学窗口，人工智能辅助设计更加速了高效添加剂的发现。

4.结构设计

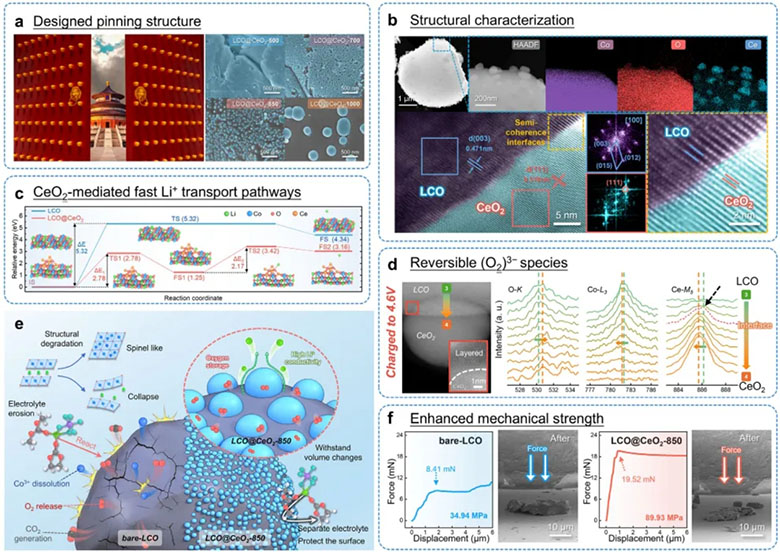

如通过离子交换重构近表面结构，而磁性场诱导取向可优化离子传输路径。这些设计从根源抑制失效，如“钉扎结构”用CeO₂纳米颗粒作为“铆钉”，增强机械稳定性。

四、从材料到电池全链条整合

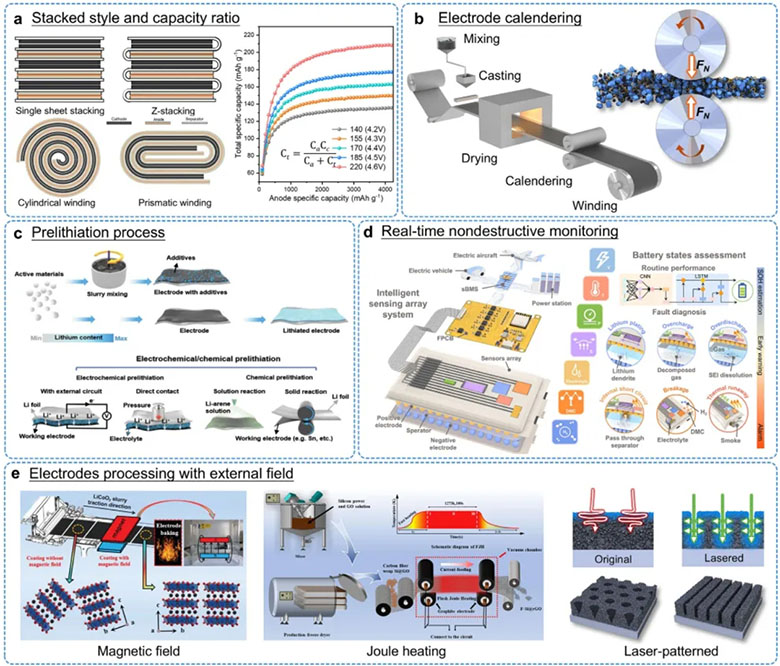

优化LCO仅是第一步，将其集成至全电池需考虑电极匹配、预锂化和智能制造。例如，合理设计正负极容量比（N/P比）避免锂损耗；预锂化补充活性锂；激光刻蚀电极降低迂曲度，提升快充能力。

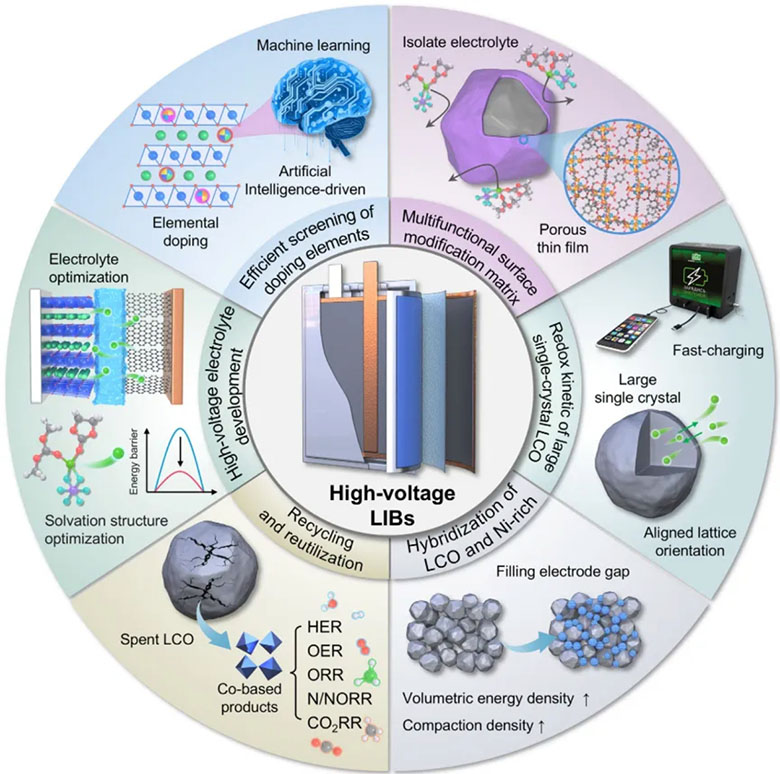

然而，挑战仍存：掺杂均匀性、涂层粘附性、电解质成本等需进一步解决。未来也需结合机器学习筛选材料，发展循环经济策略，如直接再生废LCO。

文献信息：

DOI: 10.1002/adma.202523570

文章来源：智锂魔方

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
