一、影响磷酸铁锂正极材料粉末压实密度的关键因素及分析

1. 颗粒特性

（1）颗粒形貌与尺寸

• 球形或类球形颗粒能减少颗粒间空隙，提高堆积密度，而不规则颗粒易导致架桥现象，降低压实密度。研究表明，微米级颗粒（如1-5 μm）比纳米级颗粒更易实现高压实（2.6 g/cm³以上）。

• 球形颗粒的优势：
  球形或类球形颗粒（如通过喷雾干燥法合成）因其规则形貌，能够实现紧密的六方堆积，显著减少颗粒间孔隙。例如，粒径为 1-5 μm 的球形颗粒可实现 2.6-2.8 g/cm³ 的压实密度，而不规则颗粒（如水热法合成的片状颗粒）通常仅能达到 2.3-2.4 g/cm³。

• 纳米颗粒的局限性：
  纳米级颗粒（<200 nm）虽然比表面积大，有利于锂离子扩散，但因其高表面能易发生团聚，形成“架桥效应”，导致颗粒间空隙率增加。实验表明，纳米颗粒占比超过 20% 时，压实密度会下降 0.1-0.2 g/cm³。

（2）粒径分布与级配设计

• 粒径分布：合理的粒径级配（如大小颗粒混合）可填充空隙，提升堆积效率。例如，大颗粒（15-30 μm）与小颗粒（5-15 μm）混合可显著提高压实密度。

• 多级混合策略：
  通过将 大颗粒（15-30 μm）、 中颗粒（5-15 μm） 和 纳米颗粒（200-500 nm） 按比例混合（如 6:3:1），可实现“大颗粒骨架支撑+小颗粒填充空隙”的效果。例如，某研究显示，采用 D50=2.5 μm 的主颗粒与 D50=0.8 μm 的细颗粒混合后，压实密度提升至 2.65 g/cm³。

• 粒度分布控制：
  采用 Rosin-Rammler方程 优化粒径分布，确保颗粒累积分布曲线接近 D10=0.8 μm、D50=2.5 μm、D90=5 μm，避免过宽或过窄的分布导致孔隙率波动。

（3）结晶度与孔隙率

• 结晶度与孔隙率：高结晶度材料结构致密，孔隙率低，有利于高压实；多孔结构虽能提升离子扩散，但会牺牲压实密度。

• 高结晶度材料的优势：
  完全结晶的 LiFePO₄ 颗粒（通过 750-800℃烧结 制备）晶格缺陷少，颗粒内部孔隙率低（<5%），而低温烧结（<600℃）的材料因存在无定形相，孔隙率可达 10-15%，导致压实密度下降 0.3-0.5 g/cm³。

• 多孔结构的取舍：
  刻意引入 介孔结构（孔径2-50 nm） 可提升电解液浸润性，但需控制孔隙率在 5-8% 以内，避免过度牺牲压实密度。

2. 前驱体合成工艺

（1）前驱体形貌控制

• 前驱体形貌控制：采用球形FePO₄前驱体（如喷雾干燥法、熔盐法）可诱导生成球形LiFePO₄颗粒，减少团聚，提高振实密度。

• 球形 FePO₄ 前驱体的制备：
  采用 喷雾干燥法（溶液浓度 1.5 mol/L，进风温度 200℃，雾化压力 0.3 MPa）或 溶胶-凝胶法（pH=3.0，陈化时间 12 h）合成球形 FePO₄，其振实密度可达 1.2-1.4 g/cm³，显著高于普通沉淀法（0.8-1.0 g/cm³）。

• 掺杂改性技术：


• 掺杂与改性：金属离子掺杂（如Ti、Mg、V）可优化晶格结构，增强材料致密性；碳包覆需控制碳层厚度（过量碳会降低压实密度）。在 FePO₄ 前驱体中掺入


  0.5 mol% Ti⁴+（以钛酸异丙酯形式引入），可抑制晶粒异常生长，促进 LiFePO₄ 烧结后形成均匀的 1-3 μm 颗粒，提高致密性。

（2）锂源与碳包覆协同作用

• 锂源选择：
  采用 Li₂CO₃ 而非 LiOH，因其分解温度更高（>700℃），可延缓锂挥发，减少烧结过程中因锂损失导致的晶格缺陷。

• 碳包覆优化：
  使用 葡萄糖+聚丙烯腈（PAN） 复合碳源（质量比 3:1），在 650℃ 下碳化形成 3-5 nm 厚度的连续碳层，既能提升导电性，又可避免碳含量过高（>5%）导致压实密度下降。

3. 烧结工艺参数

烧结工艺：高温烧结（如750-800℃）可促进晶粒长大，但需平衡温度与保温时间，避免过度烧结导致颗粒粘连或结构破坏。

压制条件：机械压制压力需优化（如20-50 MPa），压力过低无法充分填充空隙，过高则可能损坏颗粒或电极结构。

（1）温度与时间控制

• 高温烧结（750-800℃）：
  在此温度范围内保温 8-12 h，可使晶粒尺寸从 200 nm 生长至 1-2 μm，同时消除内部微裂纹。但温度超过 800℃ 会导致颗粒粘连，形成硬团聚，降低振实密度。

• 分段烧结策略：
  第一阶段 550℃/4 h 预烧脱除有机物，第二阶段 750℃/8 h 主烧结，第三阶段 700℃/2 h 退火，可平衡晶粒生长与孔隙率。

（2）气氛与压力调节

• 还原性气氛（N₂/H₂=95:5）：
  抑制 Fe²+ 氧化为 Fe³+，维持材料结构稳定性。

• 气压辅助烧结（HP-SPS）：
  在 50 MPa 压力下烧结，可强制颗粒重排，使压实密度提升 0.1-0.2 g/cm³。




4. 后处理技术

（1）气流粉碎与筛分

• 粉碎参数：
  采用 超音速气流粉碎机（压力 0.8 MPa，分级轮转速 6000 rpm），将颗粒破碎至 D50=1-5 μm，并通过 325目筛网 去除超细粉体（<0.3 μm）。

• 表面钝化处理：
  粉碎后使用 0.5% 硅烷偶联剂 对颗粒表面改性，减少二次团聚。

• 气流粉碎与筛分：通过气流粉碎优化颗粒分布（如D50=1-5 μm），并筛分去除超细粉体（<0.5 μm），减少团聚。

（2）表面包覆与致密化

• 原子层沉积（ALD）：
  在颗粒表面沉积 2 nm Al₂O₃ 层，增强颗粒间结合力，同时避免阻碍锂离子扩散。

• 粉碎参数：
  采用 超音速气流粉碎机（压力 0.8 MPa，分级轮转速 6000 rpm），将颗粒破碎至 D50=1-5 μm，并通过 325目筛网 去除超细粉体（<0.3 μm）。

• 表面钝化处理：
  粉碎后使用 0.5% 硅烷偶联剂 对颗粒表面改性，减少二次团聚。

• 气流粉碎与筛分：通过气流粉碎优化颗粒分布（如D50=1-5 μm），并筛分去除超细粉体（<0.5 μm），减少团聚。

粘结剂与溶剂：粘结剂（如PVDF）用量需精确控制（通常1-3%），过量会增加非活性物质比例，降低压实密度。

导电剂与分散剂：碳源（如葡萄糖、聚乙二醇）可改善颗粒分散性，但需避免过量导致电阻率升高。

通过以下工艺的精细化控制，可稳定制备压实密度 2.5-2.7 g/cm³ 的磷酸铁锂正极材料，同时保持克容量 ≥155 mAh/g（0.2C放电），循环寿命 ≥2000次（容量保持率80%），满足高能量密度动力电池需求。

生产压实密度＞2.5 g/cm³的工艺方案

二、生产粉末压实密度＞2.5 g/cm³的磷酸铁锂工艺方案

1. 前驱体优化

球形前驱体制备：采用喷雾干燥法或熔盐法合成球形FePO₄前驱体，确保后续LiFePO₄颗粒形貌规则。

金属掺杂：在FePO₄前驱体中掺杂0.5-1% Ti或Mg（如钛酸异丙酯），提升晶格稳定性并促进晶粒均匀生长。

2. 颗粒级配设计

多级粒度混合：将不同粒径的LiFePO₄颗粒按比例混合（如A料D50=1.8 μm，B料D50=1.1 μm，C料纳米级200 nm），实现小颗粒填充大颗粒间隙，提升压实密度至2.6 g/cm³以上。

3. 烧结工艺控制

分段烧结：前驱体在氮气氛围中750-800℃烧结8-12小时，促进晶粒长大并减少孔隙；后续二次烧结（650-700℃）优化碳层结合致密性。

助熔剂添加：加入0.1-0.5%氧化锶或硼酸，降低烧结温度并促进晶界融合。

4. 表面改性

碳包覆优化：采用葡萄糖与六甲基磷酰三胺复合碳源，通过喷雾包覆形成均匀碳层（厚度<5 nm），提升导电性同时避免过量碳降低压实密度。

化学沉积处理：在颗粒表面沉积纳米级氧化物（如SiO₂），增强颗粒间结合力。

5. 后处理与检测

气流粉碎与筛分：采用超音速气流粉碎机处理，控制颗粒D50=1-5 μm，筛分去除超细颗粒（<0.3 μm）。

压实测试：采用液压机（压力30 MPa）测试极片压实密度，确保批次一致性。

二、生产压实密度＞2.5 g/cm³的工艺方案（分步详解）

1. 前驱体优化（以喷雾干燥法为例）

步骤1：FePO₄前驱体合成

配制 Fe(NO₃)₃·9H₂O（1.5 mol/L）与 NH₄H₂PO₄（1.5 mol/L）的混合溶液，加入 0.5 mol% Ti(OC₃H₇)₄，搅拌至均匀。

喷雾干燥参数：进风温度 200℃，出风温度 100℃，雾化压力 0.3 MPa，获得球形 FePO₄·2H₂O 前驱体（D50=20 μm）。

步骤2：锂化与碳包覆

将 FePO₄ 前驱体与 Li₂CO₃（摩尔比 1:1.05）及 3 wt%葡萄糖 混合，球磨 4 h（转速 300 rpm）。

在 N₂气氛 下分段烧结：

• 550℃/4 h：脱除结晶水及有机物；

• 750℃/8 h：主晶化阶段；

• 700℃/2 h：碳层致密化。

2. 颗粒级配与表面改性

          步骤3：多级颗粒混合

•      将烧结后的 LiFePO₄ 分为三级：

A级（D50=2.5 μm，占比 60%）；

B级（D50=1.2 μm，占比 30%）；

C级（D50=0.3 μm，占比 10%）。

• 通过 V型混合机 混合 2 h，确保均匀分布。

         步骤4：ALD表面处理

• 使用原子层沉积设备，以 TMA（三甲基铝） 和 H₂O 为前驱体，在颗粒表面沉积 2 nm Al₂O₃，沉积温度 200℃，循环次数 50次。

3. 极片制备与压实测试

     步骤5：浆料配制与涂布

          配方：LiFePO₄ 活性物质 94%，导电炭黑 3%，PVDF 3%，溶剂为 NMP（固含量 45%）。

           涂布参数：湿膜厚度 150 μm，干燥温度 80℃/100℃/120℃ 三段烘干。

      步骤6：辊压工艺

           采用 液压辊压机，辊压压力 50 MPa，辊缝精度 ±1 μm，极片最终厚度 70 μm，压实密度测试值 2.62 g/cm³（ASTM B527标准）。

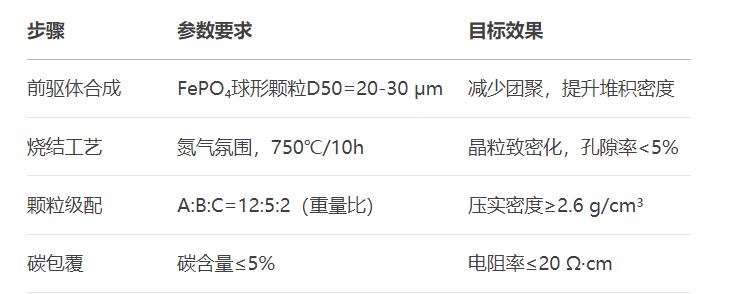

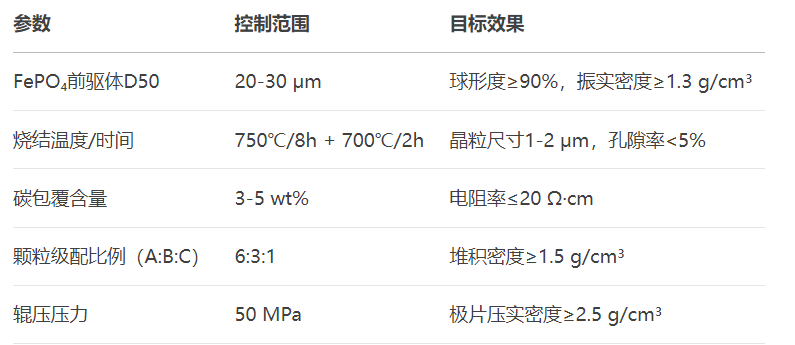

三、关键工艺参数示例

四、常见问题与解决方案

1. 颗粒粘连：烧结温度超过 800℃ 时易发生，需严格控制温升速率（≤5℃/min）。

2. 碳层不均匀：改用 CVD法（化学气相沉积） 替代固相混合，碳层厚度偏差可控制在 ±0.5 nm。

3. 压实密度波动：每批次前驱体需进行 SEM形貌分析 和 激光粒度测试，确保D50偏差<5%。
