{{query}}
您好,欢迎来到源宇洲!
电池回收再利用技术平台
0411-86645829
0411-87283972
不溶性SEI助力高可逆钠离子电池
发布时间: 2024-11-07 预览次数:

▍研究背景


随着钠离子电池的发展,固态电解质界面相(SEI)的稳定性成为决定电池循环寿命和性能的关键因素。传统的SEI膜由于其溶解性问题,导致了电池在长时间循环过程中容量衰减显著。现有研究表明,SEI膜的溶解性与其有机和无机成分的比例密切相关,有机成分高的SEI膜溶解性较高,而无机成分高的SEI膜则溶解性较低。因此,探索如何形成稳定的、不可溶的SEI膜对于提升钠离子电池的循环稳定性具有重要意义。

▍文章简介

本文建立了SEI组分和SEI溶解度之间的直接关系,量化了富有机物SEI的溶解度与富无机物SEI的倍数,并提出了一种可行的策略来制备富含无机物的不溶性SEI。该策略可以兼容商业电解液1 M NaPF6 in PC,高载量HC||NaMn0.33Fe0.33Ni0.33O2全电池在900次循环后保持80.0%的高容量保留率,并实现了99.95%的高平均库仑效率,是目前钠离子全电池领域的最高记录之一。相关成果以“Preformation of Insoluble Solid-Electrolyte Interphase for Highly Reversible Na-Ion Batteries”为题发表在国际期刊Angewandte Chemie International Edition上。论文的第一作者为Minfei Fei,通讯作者为南京大学朱嘉&金艳。

▍研究亮点

1、本文创新性地通过预先电化学形成不可溶的无机富集SEI膜:提出并验证了通过高浓度电解质形成无机富集SEI膜的策略,显著提升了钠离子电池的循环稳定性和库伦效率;

2、系统量化SEI膜溶解性与成分比例的关系:通过一系列定量测试,明确了SEI膜溶解性与其有机/无机成分比例的定量关系,为后续研究提供了理论基础;

3、该策略可以兼容商业电解液1 M NaPFin PC,高载量HC||NaMn0.33Fe0.33Ni0.33O2全电池在900次循环后保持80.0%的高容量保留率,并实现了99.95%的高平均库仑效率,为制备不溶性SEI以抑制其溶解提供了一种有效的策略。

▍图文导读

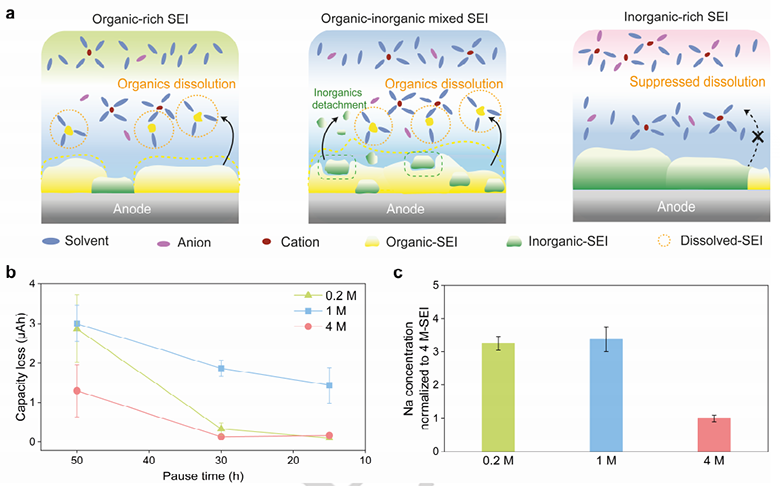

图1.a) 在具有浓度梯度的 SEI 成形前电解质中实现不同成分 SEI 的示意图(上图),以及它们在具有固定自由溶剂分子含量的 SEI 溶解电解质中的相应溶解趋势(下图)。左图:低浓度通常生成富有机 SEI;中图:常规浓度通常生成有机无机混合 SEI;右图:高浓度通常生成富无机 SEI。所有三种 SEI 都浸泡在常规浓度的电解质中;b) 在不同浓度的电解质中生成的 SEI 的容量损失,但在DME中的对照电解质 1 M NaFSI 中进行测试,暂停时间分别为 50 小时、30 小时和 15 小时;c) 铜-SEI 浸泡DME溶剂中的 Na 浓度,用于确定 SEI 在 50 小时浸泡期间的溶解度。Na 浓度值与 4 M-SEI 的 Na 浓度值进行了归一化处理。

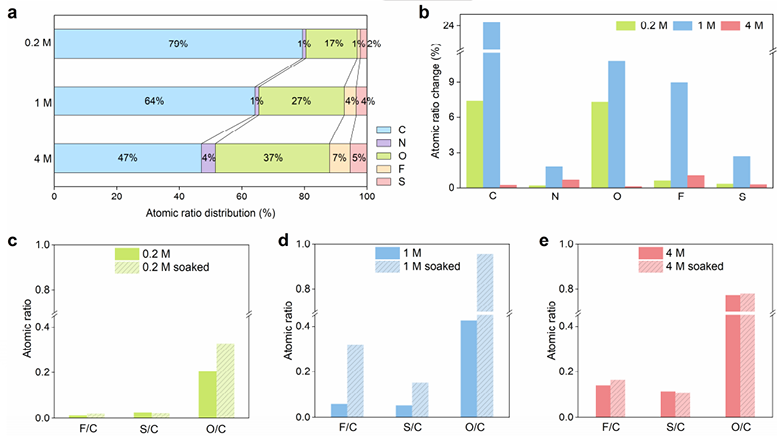

图2. a) 在DME中的 0.2 M NaFSI、DME中的 1 M NaFSI 和DME中的 4 M NaFSI 中,铜箔上生成的 SEI 的原子比分布;b) 在DME中的 1 M NaFSI 中浸泡 50 小时期间,在铜箔上生成的 SEI(在具有浓度梯度的电解质中生成)的原子比变化;c-e) 在DME中的 0.2 M NaFSI(c)、DME中的 1 M NaFSI(d)和DME中的 4 M NaFSI(e)中浸泡 50 小时前后,在铜箔上生成的具有代表性的有机/无机 SEI 成分的原子比。

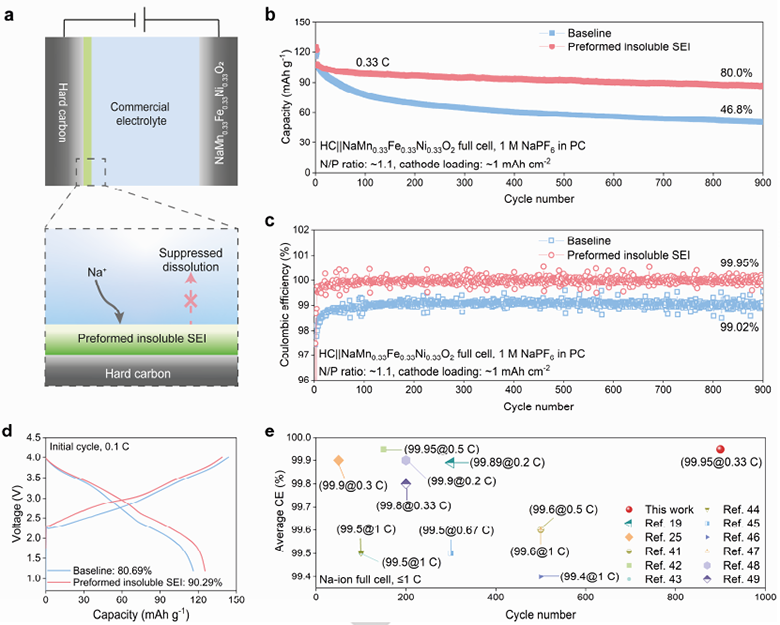

图3. 实用全电池的电化学性能。a)高度可逆钠离子全电池的预成型不溶性SEI策略示意图;b) HC||NaMn0.33Fe0.33Ni0.33O全电池在 PC 中 1 M NaPF的商用电解液中的长循环性能,包括基准和预形成的不溶性 SEI。HC||NaMn0.33Fe0.33Ni0.33O2 全电池的长循环性能在0.1 C (1 C = 130 mAh g-1)下,在约1.1的低N/P比和约1.0 mAh cm-2的高正极负载下,在三个化成循环后,在0.33 C下循环以匹配实际条件;c) 展示了(b)中显示的长循环期间全电池平均 CE;d) HC||NaMn0.33Fe0.33Ni0.33O2全电池的第一次循环充放电曲线,包括基准和预形成的不溶性 SEI;e) 与最近报道的速率≤1 C 的钠离子全电池中的循环次数和平均 CE 比较。

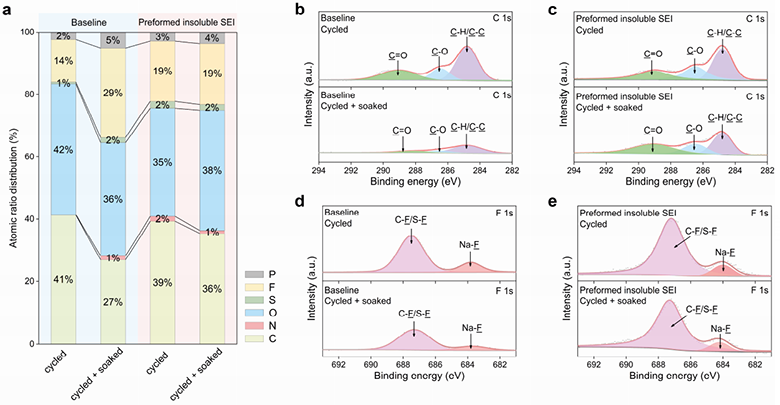

图4. a)在浸泡50小时之前和之后,反映在具有基线SEI和预制不溶性SEI的HC负极上的SEI中绝对成分的演变的原子比分布;b-c)具有基线SEI的HC负极上的C 1s峰的XPS光谱(b)和预制不溶性SEI (c);具有基线SEI (d)和预制不溶性SEI (e)的HC负极上的F 1s峰的XPS光谱。在PC中的1 M NaPF6中进行50次循环后,从拆卸的HC||NaMn0.33Fe0.33Ni0.33O2全电池中收集循环的HC负极。在将循环的HC负极浸泡在PC中50小时后,收集循环的+浸泡的HC负极。

▍总结与展望

综上所述,本文系统地研究并建立了SEI溶解度与代表性电解质中SEI组分之间的直接关系,并量化了有机SEI的溶解度是无机SEI的3.26倍。基于该发现成功地开发了一种新的策略,通过方便的电化学预成型过程预成型不溶性富含无机物的SEI。这种具有预先形成的不溶性SEI的HC负极进一步有助于相对于高负载正极的高度可逆的实际全电池,在PC中1 M NaPF6的商业电解质中900次循环达到80.0%的容量保持率和99.95%的平均CE。这项工作提供了SEI溶解和SEI组分之间定量相关性的基本理解,提出了不溶性SEI预形成的简单有效的策略,有助于与不同电解质或电极广泛兼容的高度可逆的钠离子全电池。这种策略为钠离子电池设计并制造了稳定的SEI,为高性能的商业级二次电池铺平了道路。

文献链接https://doi.org/10.1002/anie.202409719


文章来源:高低温特种电池

特别声明:本站所载图文内容均来源互联网,微信公众号等公开渠道,我们对文中观点保持中立,出于更直观传递信息之目的转载稿件,仅供参考。版权归原作者和机构所有,并不代表本网赞同其观点和对其真实性负责。如有侵权,或涉及任何第三方合法权利,请及时联系我们删除(微信:snan2109;QQ:906945059),我们会及时反馈并处理完毕。
