{{query}}
您好,欢迎来到源宇洲!
电池回收再利用技术平台
0411-86645829
0411-87283972
无负极锂金属电池的衰减机理分析
发布时间: 2024-11-20 预览次数:

▍研究背景


无负极锂金属电池(AFLMB)以沉积于铜集流体上的锂金属作为负极,与传统锂金属电池(LMB)相比具有更高的极限能量密度。但到目前为止,AFLMB很难实现稳定的长循环性能,探究AFLMB的失效机理有助于解决其循环不稳定的问题,促进AFLMB的实际应用。

▍成果简介

在此项工作中,作者使用了3M LiFSI FSA(N,N-二甲基氨基磺酰氟)电解质,通过AFLMB与LMB的比较研究,揭示了AFLMB的失效机制。他们的研究表明,AFLMB中的SEI不均匀性使Li+通过SEI的传输变得缓慢而不均匀,引发了Cu基底上最初形成的SEI的局部成分变化,并导致电解质中FSI-的不必要消耗。相关研究成果以“Unveiling degradation mechanisms of anode-free Li-metal batteries”为题发表在国际知名期刊Energy Storage Materials上。韩国科学技术院Jeong-A. Lee、Haneul Kang、Saehun Kim为第一作者。韩国科学技术院Nam-Soon Choi为通讯作者。

▍主要内容

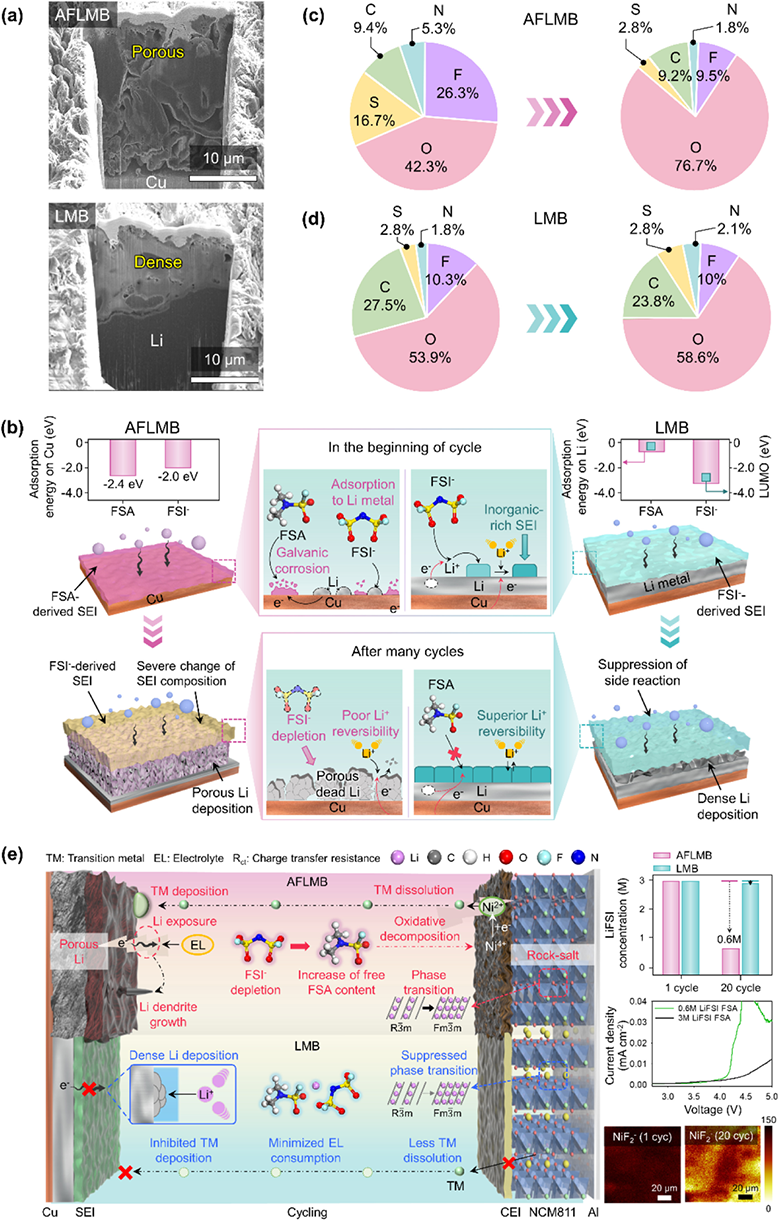

图1 (a)Cu集流体和Li金属负极上沉积Li后的横截面SEM图像。(b)根据LUMO能级、FSA溶剂和FSI-阴离子在Cu和Li金属上的吸附趋势的综合结果。在AFLMB的首次充电过程中,(c)AFLMB中的Cu集流体和(d)LMB中锂金属负极在沉积Li前充电至3.7 V和沉积Li后充电至4.25 V的XPS原子百分比。(e)通过比较分析,AFLMB和LMB在3M LiFSI FSA电解质中的界面现象存在差异(根据循环过程中LiFSI浓度的变化、LSV和TOF-SIMS图像)。

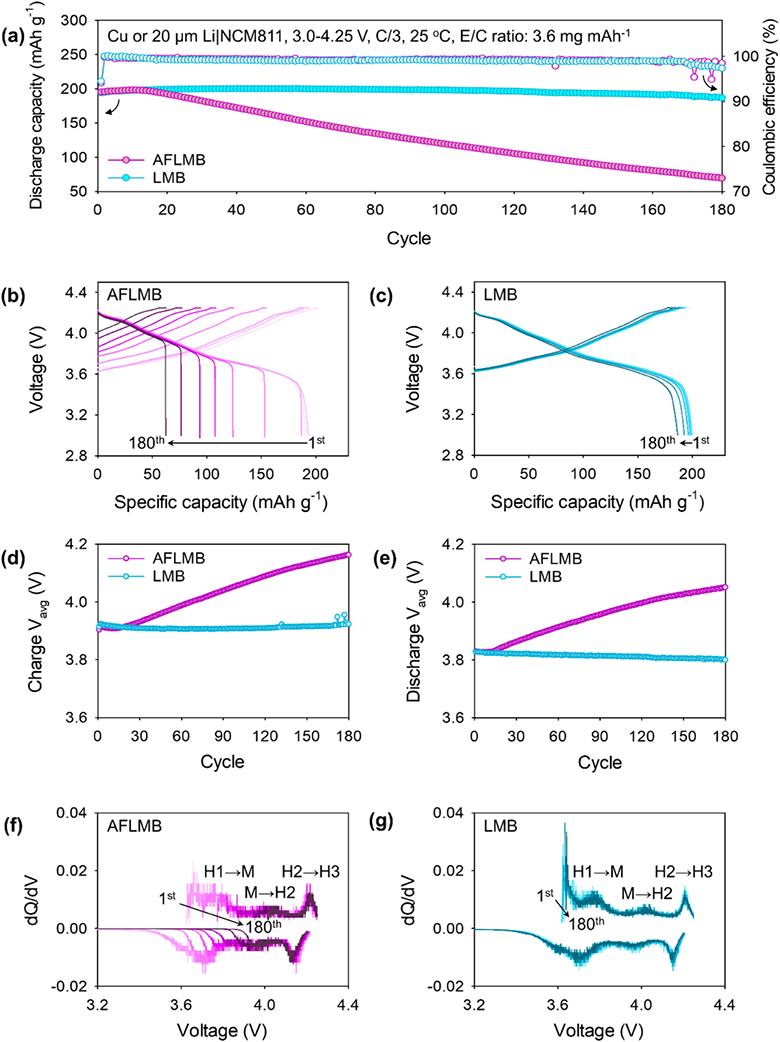

图2 (a)纽扣电池中AFLMB和LMB的循环稳定性。循环过程中(b)AFLMB和(c)LMB在3M LiFSI FSA电解质中的电压曲线。AFLMB和LMB的(d)充电曲线和(e)放电曲线的平均电压。对应于超过180次循环的(f)AFLMB和(g)LMB的dQ/dV曲线。

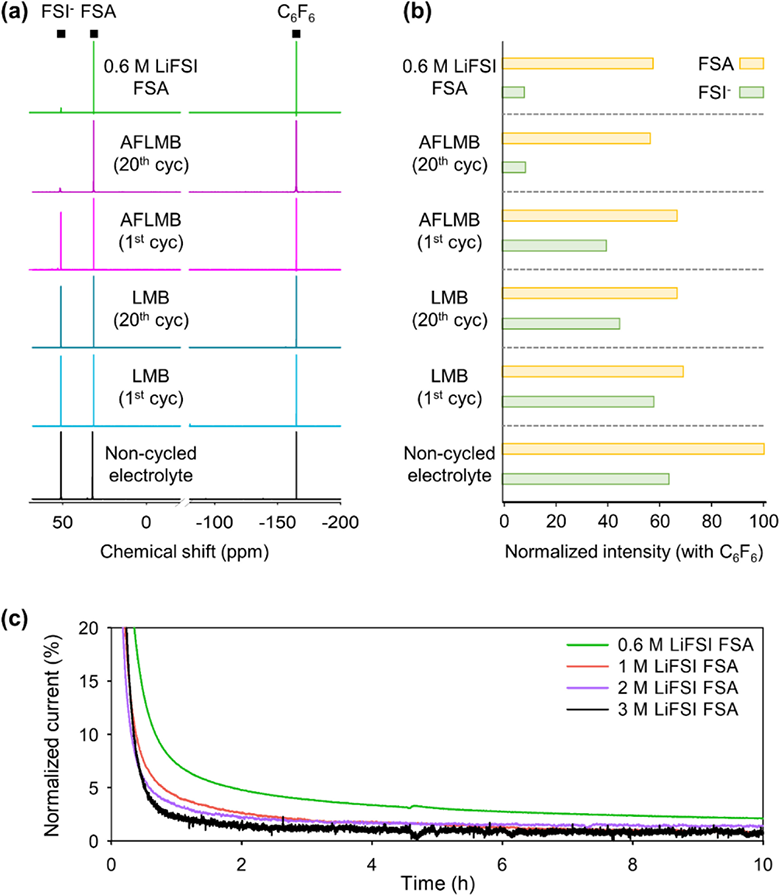

图3 (a)1次和20次循环后,0.6 M LiFSI FSA电解质、无循环电解质、AFLMB和LMB中3 M LiFSI FSA电解质的19F NMR光谱。(b)19F NMR光谱中FSI-阴离子和FSA溶剂的峰的积分面积。(c)在25℃下预循环后,Cu/NCM811全电池在4.25 V下的电化学浮动测试。

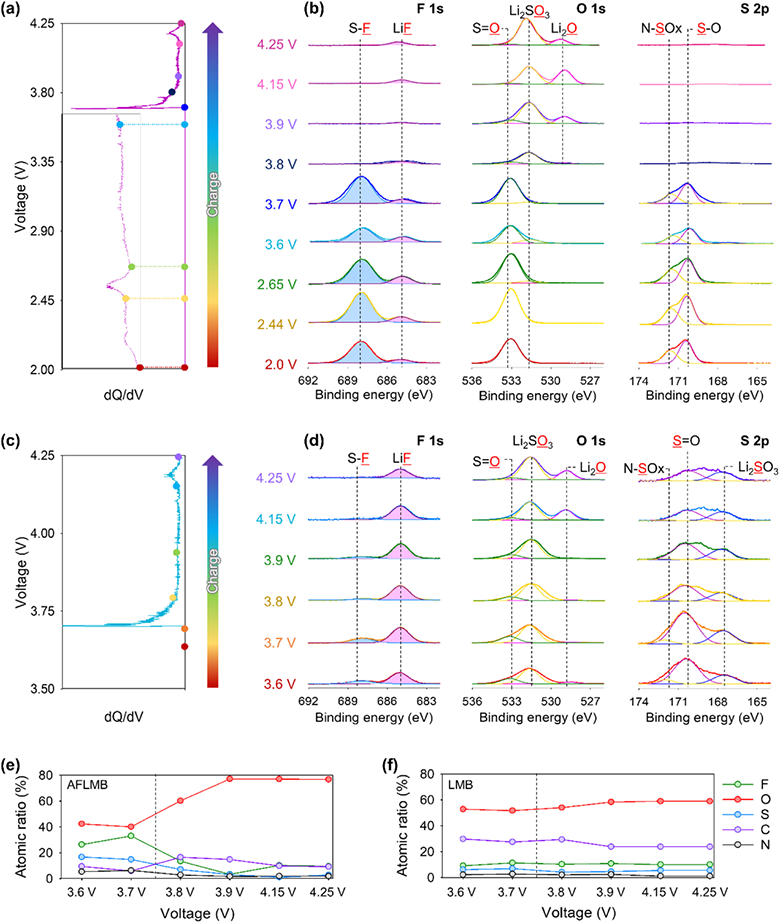

图4 (a)0.1C预循环充电期间AFLMB的dQ/dV图。(b)不同充电状态下AFLMB中Cu集流体的F 1s、O 1s和S 2p XPS结果。(c)在0.1C的预循环充电期间LMB的dQ/dV曲线。(d)LMB中锂金属负极在不同充电状态下的F 1s、O 1s和S 2p XPS结果。(e)从AFLMB中回收的Cu集流体和(f)从LMB中提取的Li金属负极在不同充电状态下的界面层原子比。

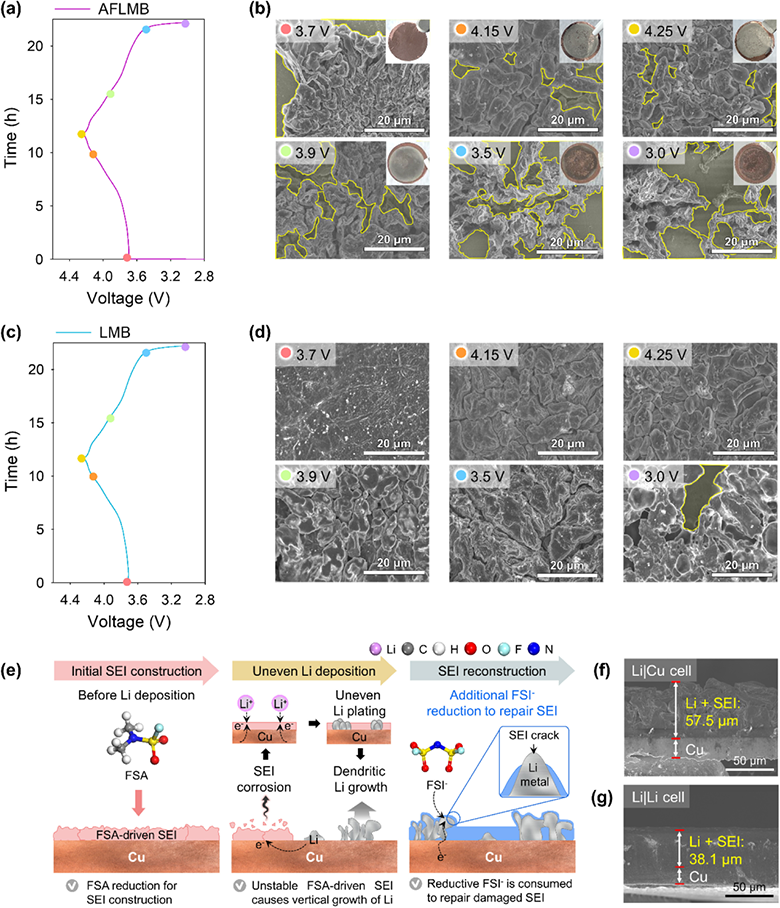

图5 (a)在0.1C和25℃下预循环期间AFLMB的电压分布。(b)对应于(a)AFLMB电压曲线的铜集流体上沉积的锂金属的表面SEM图像。(c)0.1C和25℃下预循环期间LMB的电压分布。(d)对应于(c)LMB电压曲线的Li金属负极的表面SEM图像。SEM图像中的黄色区域表示没有Li金属沉积物的Cu表面。(e)铜集流体上沉积锂的示意图。从(f)Li/Cu电池和(g)Li/Li电池中提取的沉积Li金属负极的横截面SEM图像。

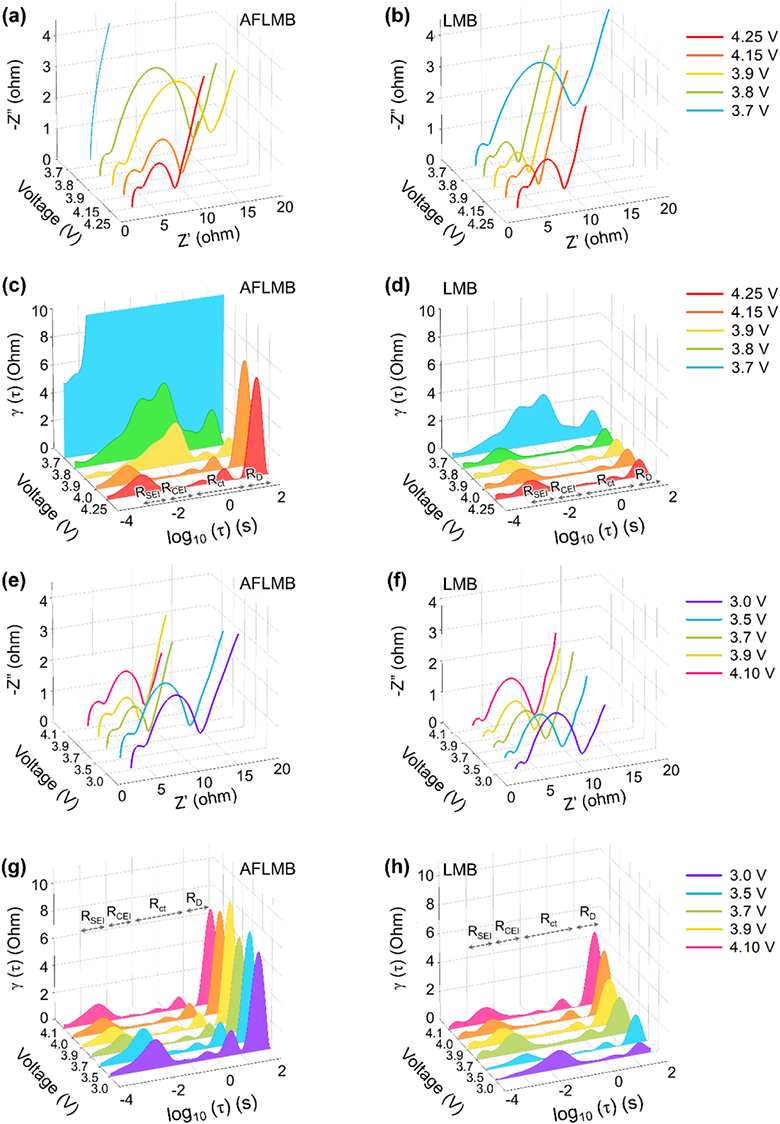

图6 不同充电电压下(a)AFLMB和(b)LMB的奈奎斯特图。从循环充电期间(c)AFLMB和(d)LMB的奈奎斯特图转换的DRT曲线。不同放电电压下(e)AFLMB和(f)LMB的奈奎斯特图。从预循环放电期间(g)AFLMB和(h)LMB的奈奎斯特图转换的DRT曲线。

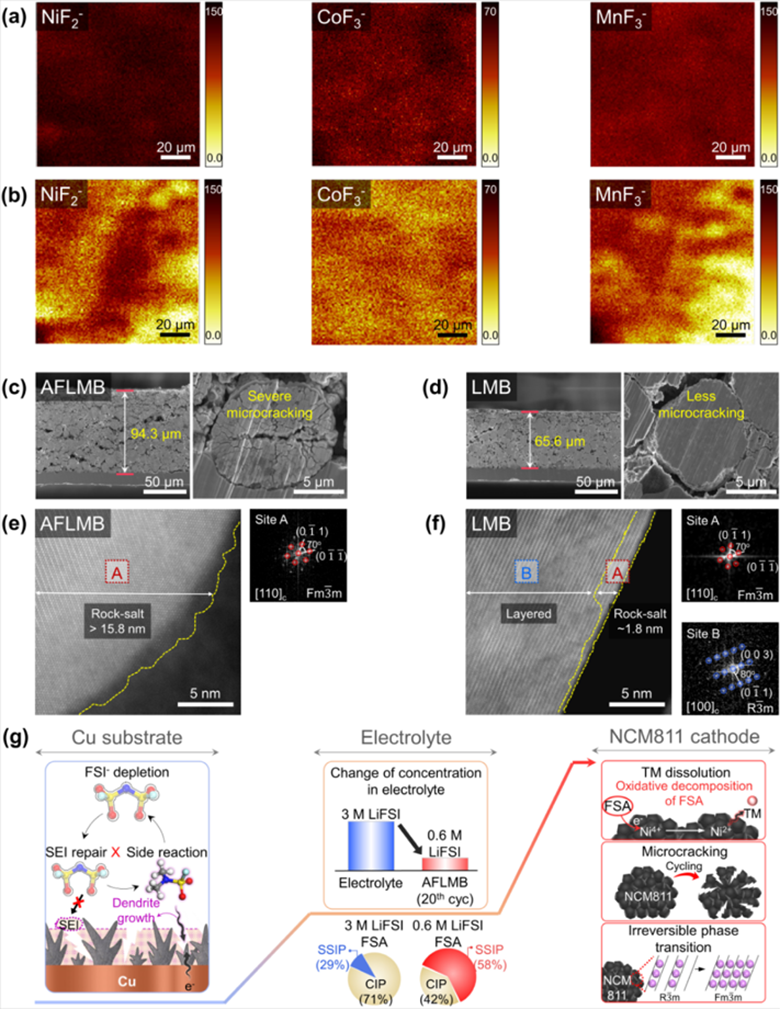

图7 (a)C/3和25℃下20次循环和(b)100次循环后,AFLMB中Cu上的NiF2-、CoF3-和MnF3-的TOF-SIMS图。在C/3和25°C下循环100次后,从(c)AFLMB和(d)LMB中提取的NCM811正极的截面SEM图像。在C/3和25°C下循环100次后,从含有3 M LiFSI FSA电解液的(e)AFLMB和(f) LMB中提取的NCM811正极的STEM图像和FFT图样。(g)FSI-阴离子耗尽和SEI降解对NCM811正极的交叉影响。

▍结论与展望

在AFLMB中,最初在铜基底上分解FSA溶剂形成的富含无机物的SEI在锂沉积后未能得到有效保持,导致FSI-阴离子的分解及SEI成分的显著变化。此外,重建SEI造成的LiFSI消耗会增加游离FSA溶剂分子的数量,这些分子在NCM811正极上易发生氧化分解。这些发现为AFLMB的界面设计提供了新的见解。

文献链接https://doi.org/10.1016/j.ensm.2024.103826


文章来源高低温特种电池

特别声明:本站所载图文内容均来源互联网,微信公众号等公开渠道,我们对文中观点保持中立,出于更直观传递信息之目的转载稿件,仅供参考。版权归原作者和机构所有,并不代表本网赞同其观点和对其真实性负责。如有侵权,或涉及任何第三方合法权利,请及时联系我们删除(微信:snan2109;QQ:906945059),我们会及时反馈并处理完毕。
