硅材料有个致命的性格缺陷，它在工作中会像个不断膨胀又收缩的“气球”，极易粉化，导致电池寿命急剧缩短。对此，大家找到了一套解决方案，多功能界面工程，通过为硅打造多尺度、智能化的铠甲与缓冲系统，解决硅负极膨胀大带来的问题。

一、硅负极的挑战

硅的魅力在于其无与伦比的理论比容量，高达4200 mAh/g，约是当前商用石墨负极的十倍以上。这意味着，在相同重量或体积下，使用硅负极的电池能存储多得多的能量。然而,硅在充放电过程中，会与锂离子发生合金化反应，伴随着超过300%的巨大体积膨胀与收缩。

这种呼吸效应带来了三大严峻挑战：

结构崩塌：反复的膨胀收缩会使硅颗粒破裂、粉化，就像不断被吹胀又放气的气球最终会碎裂一样。

界面失控：硅表面脆弱的固体电解质界面膜（SEI）会随之破裂，暴露出的新鲜硅表面会不断消耗电解液和活性锂，形成厚而不稳定的新SEI层，阻碍锂离子传输。

导电性差：硅本身导电性不佳，在高倍率充放电时更是雪上加霜。

二、多尺度界面工程

这篇综述文章系统性地阐述了如何从四个核心界面入手，为硅基负极构建一个协同工作的支持系统。

1. 功能涂层

给硅颗粒披上一层纳米级的外套，是缓冲体积膨胀、提升导电性的直接策略。这类铠甲主要分为几大类：

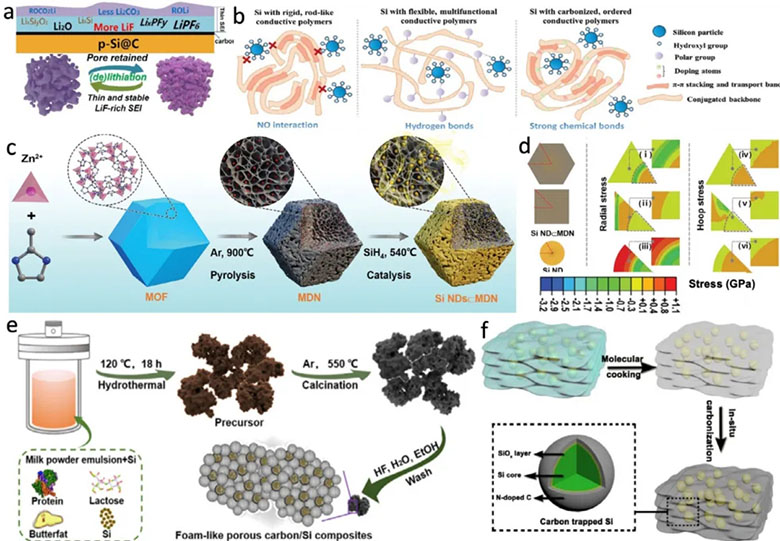

碳基铠甲：无定形碳（如MOF衍生碳、生物质碳）像柔软而坚韧的泡沫，能有效吸收应力。例如，研究者通过一种MOF衍生的纳米反应器，像打造蜂巢一样将硅纳米点限制在其中，模拟计算显示，这种结构几乎消除了硅在充放电过程中的体积膨胀。而石墨化碳（如石墨烯、碳纳米管）则擅长构建三维高速公路网，极大提升电子传输速度。

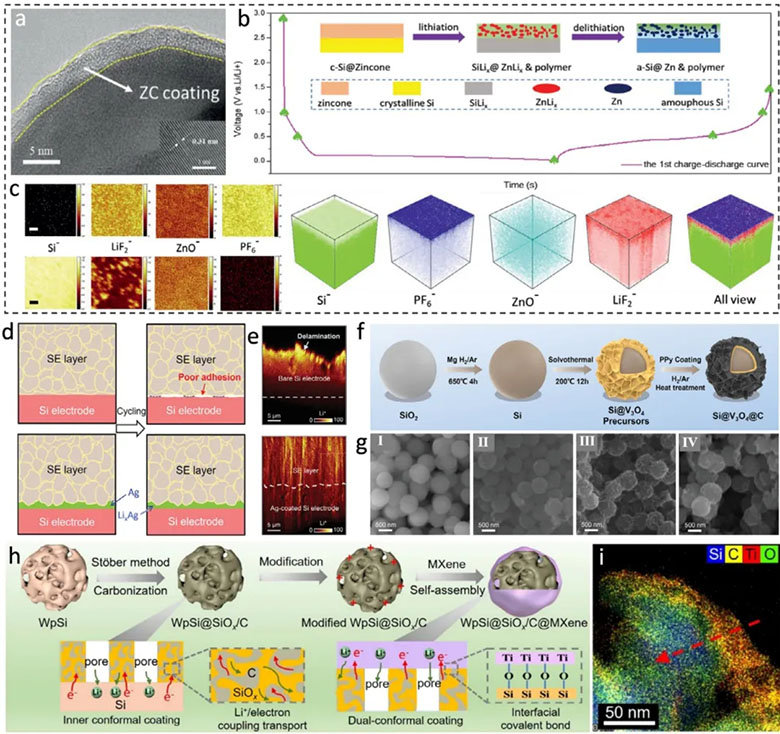

金属/化合物铠甲：银（Ag）、氧化钒（V₃O₄）等涂层不仅能增强导电性，自身还能通过合金化反应贡献额外容量，可谓一专多能。例如，一层超薄的涂层在反应后能形成富含LiF的稳定SEI，如同给硅上了层“自修复”的保护釉。

2. 电解质界面

硅与电解质接触会形成SEI膜。理想的状态是形成一层薄而致密、离子电导率高且机械性能好的SEI膜，只允许锂离子顺畅通过，并隔绝副反应。

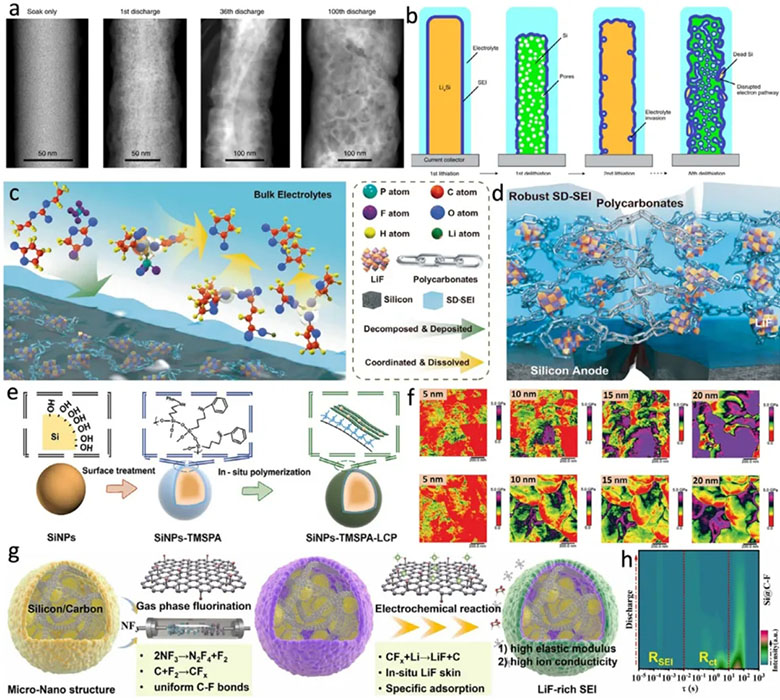

液态电解质：通过设计溶剂和添加剂，可以“诱导”形成理想的SEI。例如，在电解液中加入GBL溶剂，能选择性溶解SEI中脆弱的部分，保留强韧的LiF和弹性聚碳酸酯，从而形成一种具有梯度应力适应性的SEI（SD-SEI），使电极在100次循环后厚度仅增加54%。

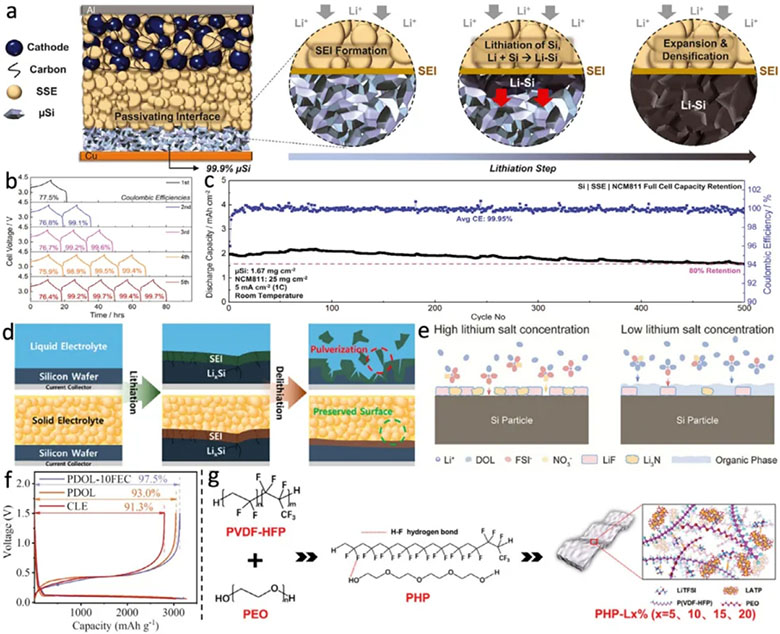

固态电解质：这是未来的发展方向，能从根本上解决可燃性问题。固态电解质机械强度高，能物理限制硅的膨胀。研究表明，采用Li₆PS₅Cl等无机固态电解质，能与硅形成稳定的二维界面，有效防止SEI的持续生长。

3. 粘结剂

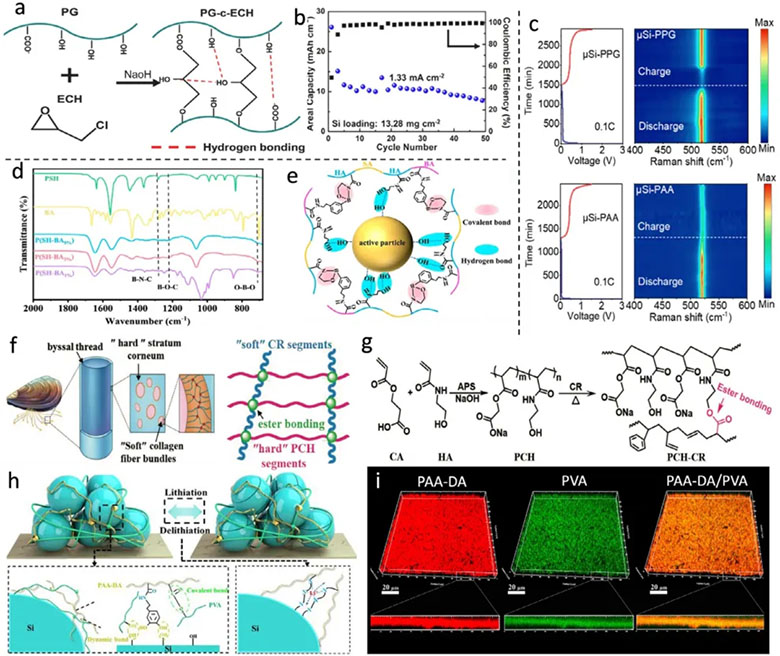

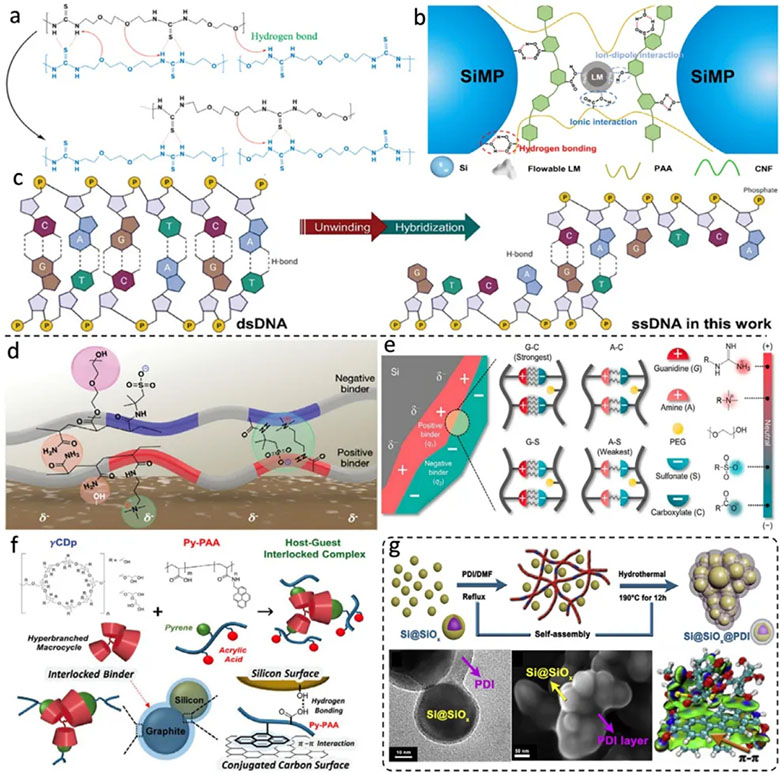

那粘结剂的任务是在剧烈的体积变化下，始终保持电极结构的完整性。刚性共价键：提供强大的结合力，像铆钉一样牢牢固定硅颗粒。但缺点是，一旦断裂不可恢复。柔性非共价键：如氢键、静电作用，在应力下可暂时松开，应力消失后又能重新结合，赋予粘结剂自愈合能力，动态适应体积变化。

刚柔并济的杂化键：这结合了共价键的强度和非共价键的动态可逆性。例如，受蜘蛛丝启发设计的AOB粘结剂，模仿了其β-折叠（刚性）和α-螺旋（柔性）结构，使电极在经历1000次循环后仍能保持优异性能。

4. 集流体界面

集流体是承载活性物质的基板。传统的平滑集流体与硅的结合力弱，硅一膨胀就容易脱落。

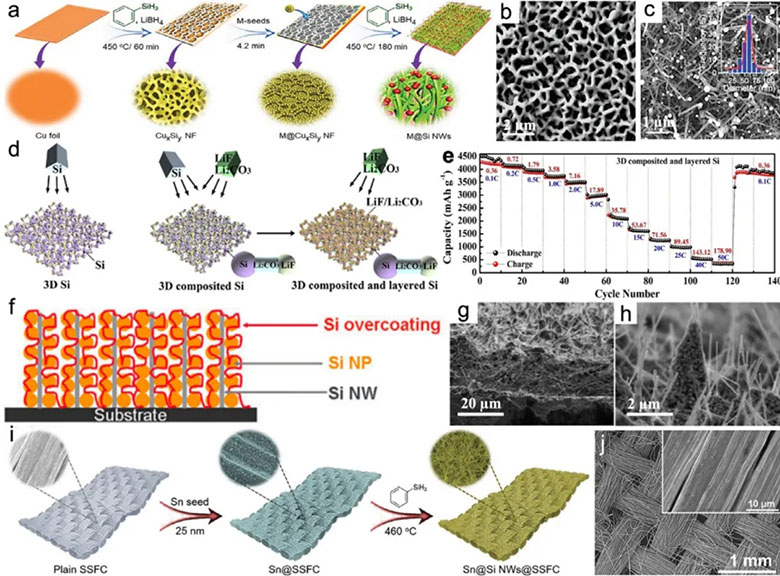

金属基集流体：通过对铜箔等进行蚀刻或泡沫化，形成三维多孔结构，为硅提供锚点和膨胀空间。例如，在铜箔上原位生长出3D互联的铜硅化物纳米泡沫，为硅纳米线提供了坚固的生长锚点。

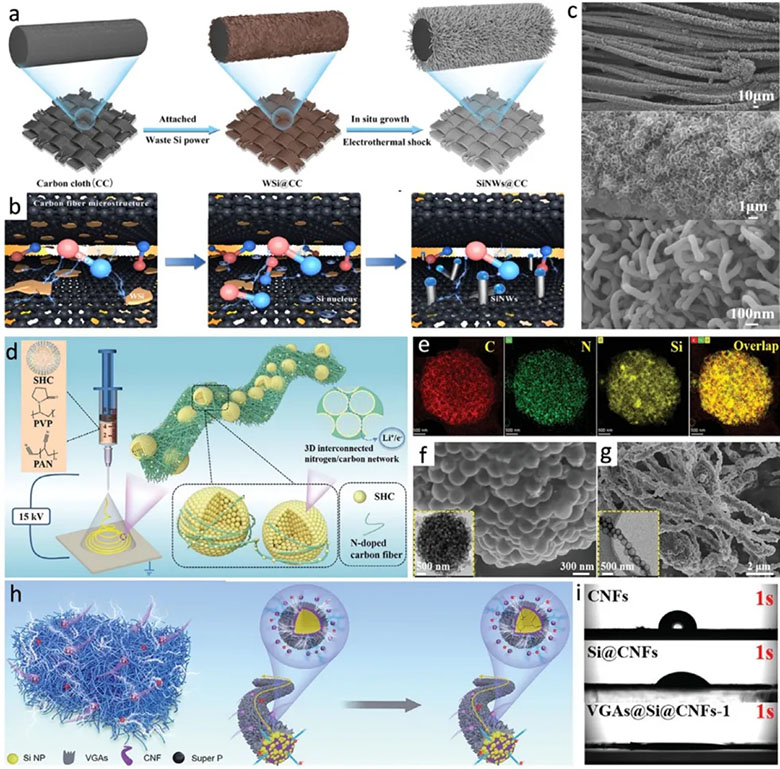

碳基集流体：如碳布、碳纤维，它们自身柔软、质轻，且与碳涂层相容性好，能构建灵活的导电网络。一种创新的“电热冲击法”，甚至能像种树一样让硅纳米线直接在碳布上垂直生长，形成高负载量的自支撑电极

文献信息：

DOI: 10.1002/smll.202511492
