传统的钠电池面临枝晶生长、界面不稳定和安全隐患等挑战，尤其是使用液态电解质时，这些问题更为突出。固态聚合物电解质的出现带来了转机，但如何同时实现高离子电导率、优异界面稳定性和卓越安全性，仍是业界的难题。

近期，由江南大学刘天西教授及其团队发表于《Advanced Energy Materials》的研究，提出了一种创新解决方案，即阴离子锚定交联聚醚电解质（AICPE），通过分子级设计攻克了这些瓶颈。

一、钠电池的机遇与挑战

钠金属电池（SMBs）的理论容量高达1166 mAh/g，且钠的地壳丰度是锂的1000倍以上，使其在大规模储能领域极具吸引力。但是，钠金属的高反应性导致其与有机液态电解质兼容性差，容易引发枝晶生长和副反应，造成电池短路、容量衰减甚至热失控。固态电解质（SSEs）被寄予厚望，其中聚醚电解质（如聚1,3-二氧戊环，PDOL）因其柔性好、易加工而备受关注。但传统PDOL电解质存在机械强度低、热稳定性差、钠离子迁移数低（仅0.42）等问题，导致电池寿命短、快充能力不足。

研究的核心创新在于通过分子工程构建一种新型电解质AICPE，它不仅提升了机械和热性能，还通过独特的“阴离子陷阱”机制优化了离子传输路径。

二、双功能纳米管的引入

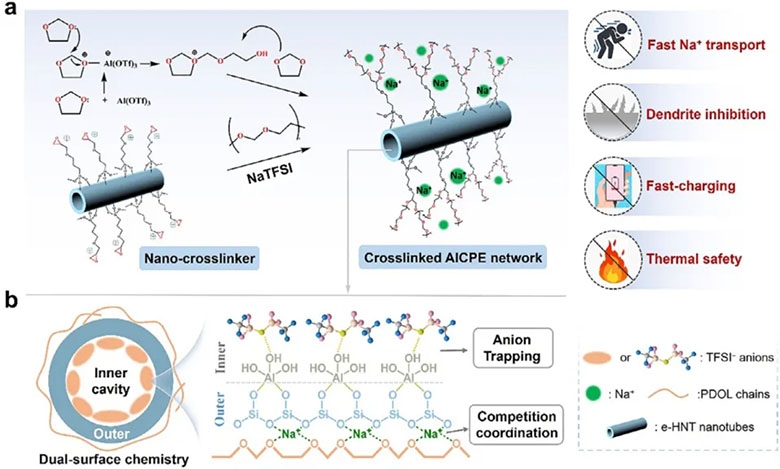

AICPE的制备基于原位聚合技术。研究人员以1,3-二氧戊环（DOL）为单体，引入环氧功能化埃洛石纳米管（e-HNTs）作为交联剂，在路易斯酸催化剂作用下完成聚合。e-HNTs是一种天然铝硅酸盐纳米管，其独特之处在于双表面化学特性：内表面富含Al-OH基团（路易斯酸位点），可捕获TFSI⁻阴离子；外表面为硅氧烷基团，能通过竞争配位削弱钠离子与聚醚链的相互作用。

e-HNTs的环氧基团参与DOL的开环聚合，形成共价交联网络。这种设计好比在聚合物中编织了一张“智能网”：纳米管作为支柱增强结构，同时其内外表面分工协作——内表面“抓住”阴离子减少极化，外表面“助推”钠离子快速迁移。这种协同作用使AICPE兼具高离子电导率和选择性传输能力。

三、从理论到实验验证

1. 物理化学性质显著提升

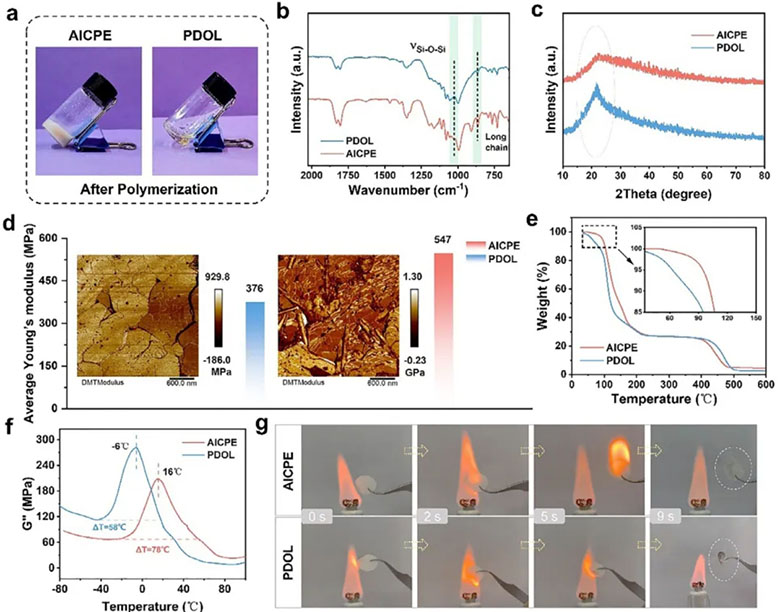

交联结构首先带来了机械和热性能的飞跃。通过对比AICPE与线性PDOL，研究发现AICPE的杨氏模量从376 MPa提升至547 MPa，意味着其抗枝晶穿透能力更强。热重分析（TGA）显示AICPE分解温度显著提高，动态机械分析（DMA）进一步证实其热稳定性增强：损失模量峰向高温移动约28°C，表明交联网络有效抑制了链段运动。

AICPE的优势：宏观上，AICPE保持平整强韧，而PDOL在倒置时易变形；FTIR和XRD谱图证实交联结构破坏聚合物结晶度，促进离子传输；燃烧测试中，PDOL遇火剧烈燃烧，AICPE则无明火，体现阻燃特性。

2. 离子传输行为优化

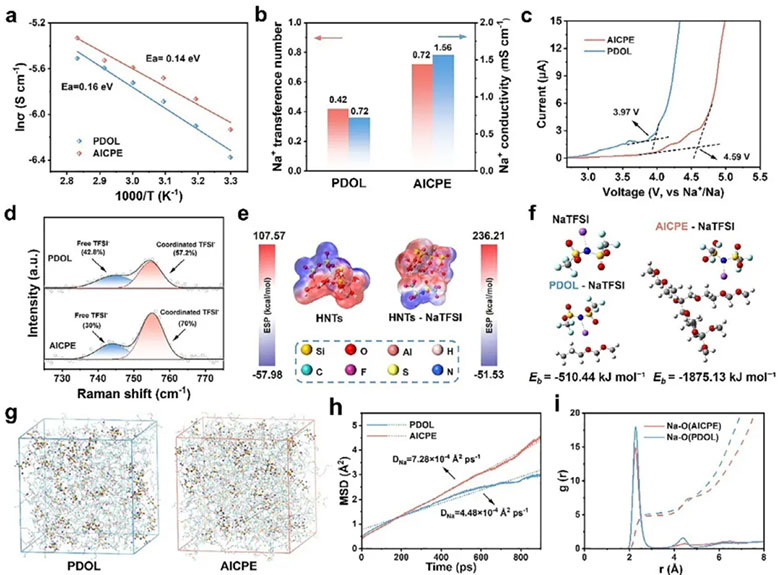

离子电导率和迁移数是电解质的核心指标。AICPE在30°C下离子电导率达2.17 mS cm⁻¹，高于PDOL的1.70 mS cm⁻¹，且活化能从0.16 eV降至0.14 eV，说明离子迁移能垒降低。更关键的是，Na⁺迁移数提升至0.72（PDOL为0.42），这意味着钠离子传导占总电流的比例大增，有效抑制了负极界面处的浓度极化。

机制：Raman光谱显示AICPE中自由TFSI⁻比例降至30%，证实阴离子被固定；DFT计算表明e-HNTs内表面静电势变化促进盐解离；分子动力学模拟显示Na⁺在AICPE中扩散系数更高，且与醚氧原子配位减弱，印证了“竞争配位”促迁移机制。

四、枝晶抑制的关键

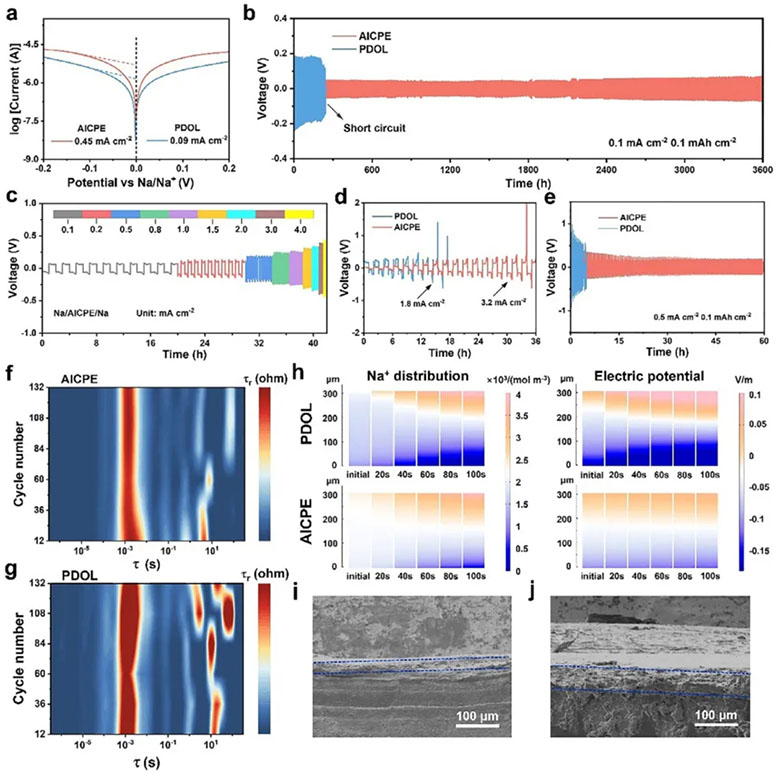

钠金属负极的界面稳定性直接影响电池寿命。Na/Na对称电池测试中，AICPE表现出色：在0.1 mA cm⁻²下循环超过3600小时，极化电压仅48 mV，而PDOL电池在250小时内就因枝晶短路失效。临界电流密度（CCD）测试中，AICPE体系达3.2 mA cm⁻²，是PDOL（1.8 mA cm⁻²）的1.8倍，说明其耐受高倍率充放电能力更强。

界面行为：Tafel曲线显示AICPE交换电流密度更高，反映更快的界面动力学；弛豫时间分布（DRT）分析表明AICPE的电荷转移电阻稳定；有限元模拟证实其电场和离子分布均匀，促进钠均匀沉积；SEM图像直观显示AICPE循环后钠阳极表面致密，而PDOL则出现枝晶。

五、全电池性能

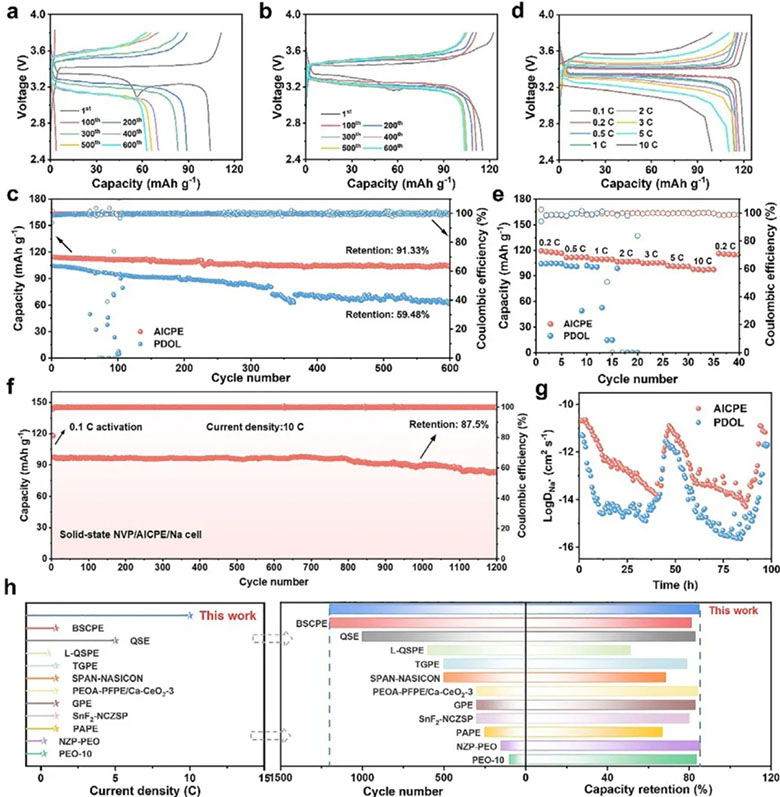

研究进一步组装了Na₃V₂(PO₄)₃（NVP）正极全电池。在0.5 C倍率下，AICPE电池循环600次后容量保持率达91.33%，平均库伦效率99.9%，而PDOL电池仅剩59.48%。更引人注目的是高倍率性能：在10 C超快充放电下，AICPE电池循环1200次后容量仍保持87.5%，突破了传统固态电池“高倍率=短寿命”的桎梏。

全电池数据：充放电曲线显示AICPE电池极化更小；倍率测试中其容量衰减缓慢；GITT分析证实钠离子扩散系数更高。

六、安全性能

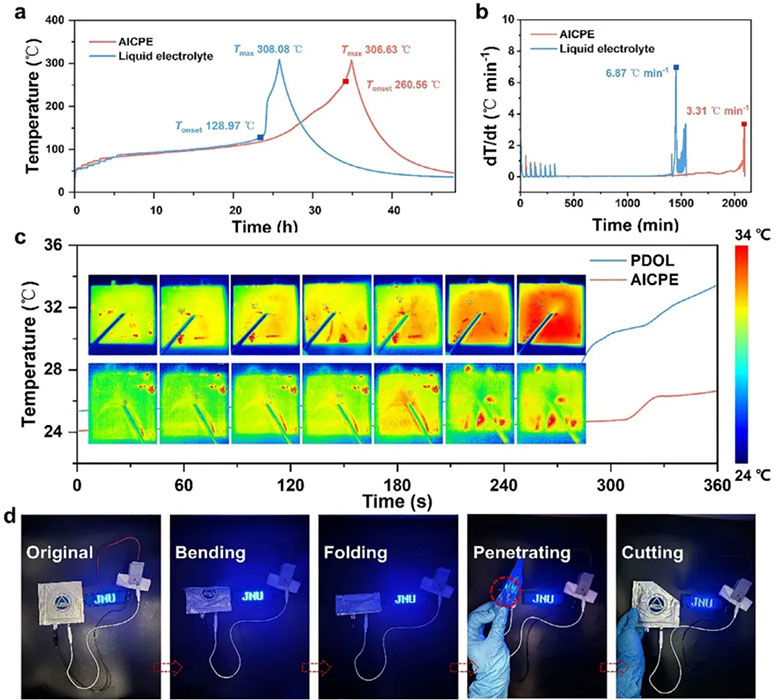

研究通过绝热量热（ARC）测试模拟热失控：AICPE软包电池热失控起始温度达260.56°C，最高升温速率仅3.31°C/min，而PDOL电池在128.97°C即发生失控。穿刺测试中，AICPE电池仅局部温升，PDOL电池则热失控。更令人印象深刻的是，AICPE软包电池在弯曲、折叠、切割后仍能点亮LED，展现了“全天候”安全性。

安全测试结果：ARC曲线显示AICPE电池温升平缓；红外热像图印证其抗穿刺能力；实物演示证明其在极端条件下仍正常工作。

文献信息：

DOI: 10.1002/aenm.202506070

文章来源：智锂魔方

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
