我们知道全固态锂电池ASSLBs的锂金属阳极容易长出枝晶，引发短路。这时，铟In合金阳极出现了，它被誉为无枝晶的最有希望之一。然而，在高负荷下，铟阳极也会罢工。

最近，由孙学良教授及其团队发表于《Advanced Energy Materials》的研究揭开了这一谜团。我们将带大家深入浅出地解析，看看研究人员是如何追踪铟阳极的失效足迹，并找到破解之道。

一、铟阳极为什么值得关注？

全固态电池用固态电解质替代易燃液体，安全性大增，但锂金属阳极的枝晶问题犹如悬顶之剑。铟合金阳极因其柔韧性和抑制枝晶的能力，成为热门替代品。它能牢牢贴合电解质界面，减少内耗。但问题是，在高电流或高容量下，铟阳极寿命急剧缩短。这是枝晶在作祟？还是界面破裂？研究者通过实验发现，答案远比想象复杂：失效是电化学、机械和扩散过程的复合结果。

二、如何“解剖”电池？

研究团队采用Li/LPSC/In不对称电池模型，通过调控电流密度（0.1–1 mA/cm²）和面积容量（0.2–10 mAh/cm²），模拟从温和到苛刻的运行条件。他们用扫描电镜SEM观察界面形态，用纳米压痕测试机械强度，并通过GITT恒电流间歇滴定技术分析锂扩散行为。更妙的是，他们引入原子层沉积ALD技术，给铟阳极“穿上”Al₂O³保护衣，验证界面工程的效果。

三、阳极失效的双重面孔

1. 高面积容量

当电池每次循环注入大量锂（如5 mAh/cm²），铟阳极会经历剧烈合金化反应。锂原子涌入铟骨架，形成LiₓIn相（如LiIn、Li₃In₂）。但锂的嵌入并不均匀，有些区域变成刚性相（如Li₃In₂的杨氏模量比纯铟高50%）；有些区域保持柔软。这种“软硬不均”导致内应力积累，最终让阳极裂开。

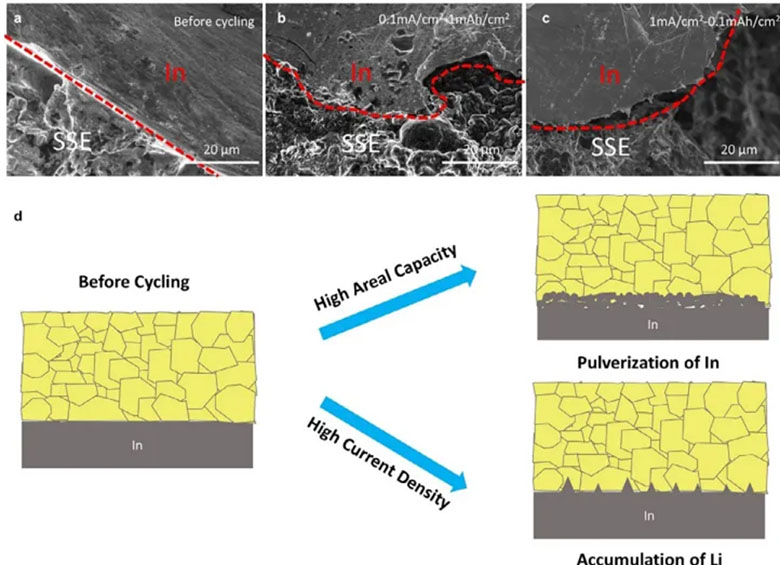

SEM图像直观展示了这一过程：在低电流下循环后，铟表面被“蚀刻”得凹凸不平，深处甚至出现裂纹。

2. 高电流密度

当电流密度飙升至0.5 mA/cm²以上，锂离子如潮水般涌向界面，但铟原子“行动迟缓”，来不及均匀合金化。结果，锂积聚在表面，形成LiₓIn枝晶。这些枝晶起初引发“软短路”——电压波动如心跳失常，虽可暂时恢复，但反复累积后终致“硬短路”，电池彻底报废。

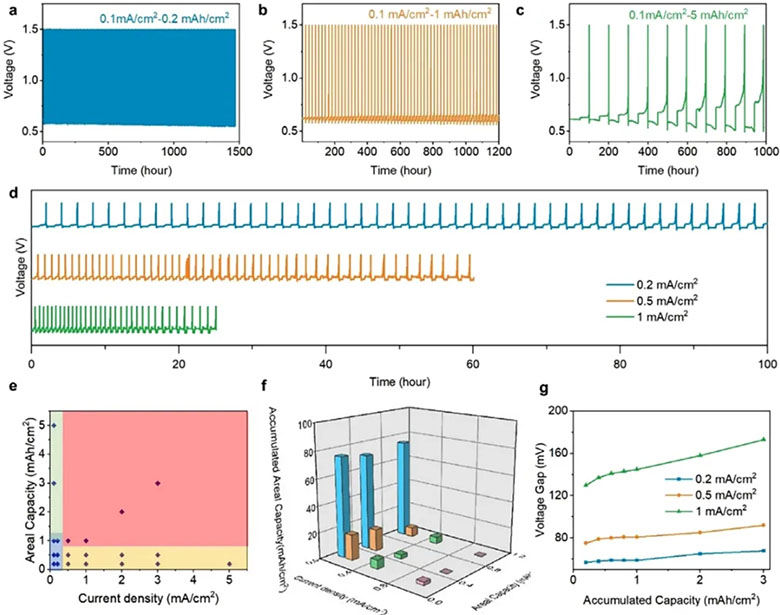

电化学数据生动刻画了这一幕：在0.5 mA/cm²下，电池仅循环20小时就出现电压抖动，而1 mA/cm²时，短路几乎瞬间发生。

3. 机械性能退化

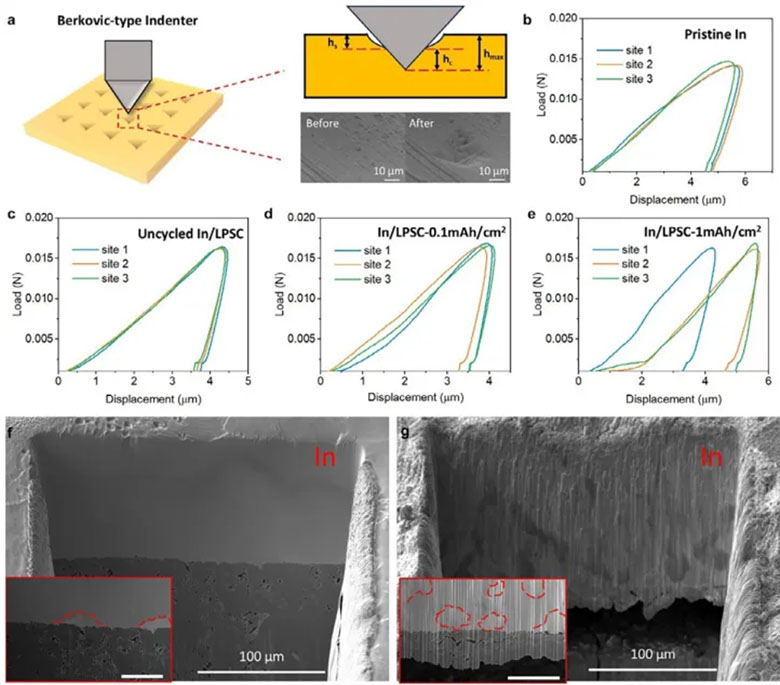

为什么高容量会引发破裂？团队用纳米压痕测试按压铟表面，发现未循环时，铟硬度均匀；但锂嵌入后，压痕深度差异显著，说明沉积不均匀。

4. 扩散限制

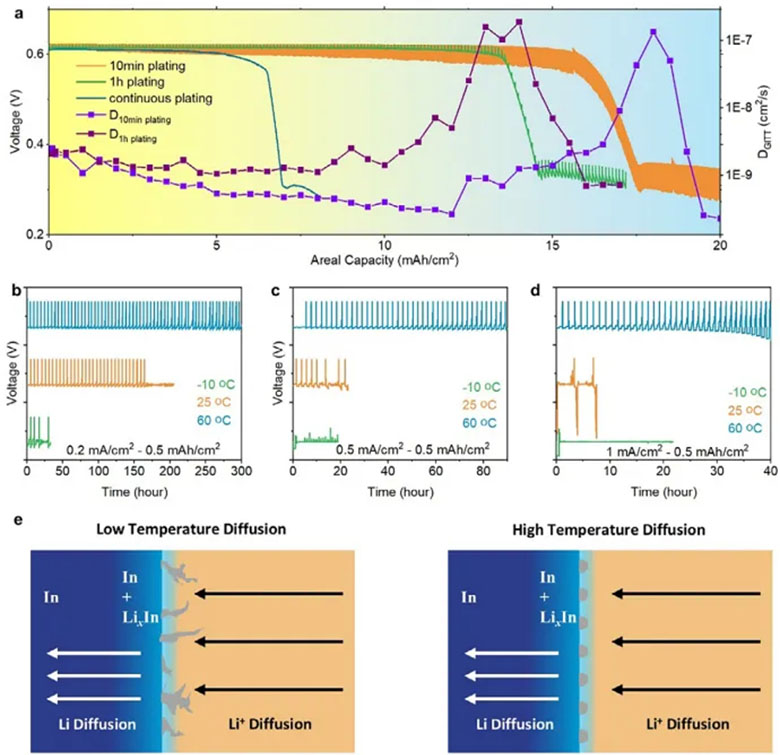

锂在铟中的扩散速度决定合金化是否均匀。GITT实验显示，小电流脉冲下，锂扩散系数（D）稳定在10⁻¹⁰ cm²/s；但大电流时，D值剧烈波动，相变混乱。

五、失效根源的连环效应

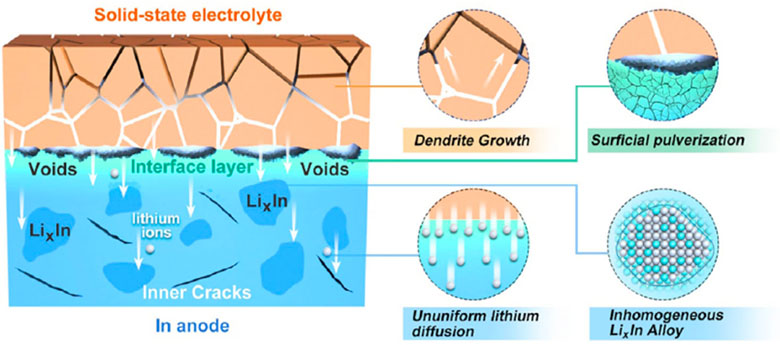

研究发现，失效非单一因素所致，而是连锁反应：第一，界面反应。铟会与LPSC电解质反应生成InP、In₂S₃等副产物，削弱界面接触。第二，扩散竞争。锂离子在电解质中跑得快，但在铟中“慢如蜗牛”，导致表面堆积。第三，机械崩溃。不均匀合金化引发应力，裂纹由内而外蔓延。第四，枝晶收尾。高电流下，堆积的锂原子“狗急跳墙”，变成枝晶穿刺。

这套四步解释了为何单纯优化界面不够，必须统筹电化学、机械和扩散三者。

六、改进策略

研究团队提出两大妙招：ALD-Al₂O³涂层：像给铟阳极镀上纳米级护甲，隔绝界面反应。结果惊艳：在0.5 mA/cm²下，电池容量从0.2提升至2 mAh/cm²，稳定循环200次以上！SEM显示，涂层后界面光滑，无“蚀刻”痕迹。预锂化：预先制成Li-In合金，补偿锂损失，但治标不治本。

全电池测试中，涂层阳极使LCO阴极寿命翻倍，证明策略可行。

文献信息：

DOI: 10.1002/aenm.202504932
