【研究背景】

电极颗粒内部的离子-电子耦合界面反应是决定电池性能和稳定性的关键因素之一，其动态行为直接影响电极反应均匀性、界面结构演化以及整体循环可逆性。然而，由于电池体系通常涉及固-液界面反应、多物理场耦合以及复杂的时空非均匀性，这些过程在单颗粒甚至亚颗粒尺度上的真实动力学机制仍然难以直接解析。

近年来，原位透射电子显微镜和同步辐射 X 射线显微技术已被用于研究电极材料的结构演化行为，在单颗粒尺度提供了重要信息。然而，这些技术通常依赖大型仪器平台，实验条件复杂，并且可能引入辐照损伤等问题，难以实现对离子生成过程的实时、定量和非扰动观测。相比之下，光学显微技术具有高通量、低成本以及适用于原位电化学体系的优势，并已成功用于研究相变过程和固态电解质界面结构演化。然而，在电池界面反应研究中，最关键的离子生成行为仍缺乏能够实现单离子尺度直接可视化的实验方法，这在很大程度上限制了对电极界面动力学机制的深入理解。因此，发展能够在工作条件下实现单离子尺度原位观测的新型成像技术，对于揭示电极界面反应机制并指导高可逆金属电极设计具有重要意义。

【工作简介】

针对上述问题，新加坡国立大学毛献文教授团队在国际顶级期刊 Nature Materials 上发表研究论文：Optical nanoscopy of spatiotemporal metal stripping cooperativity at single-ion and subparticle resolution.该研究提出了一种单离子定位光学纳米显微技术（Ion-Localization Optical Nanoscopy，ION），实现了金属电极剥离过程中离子生成行为的原位实时可视化观测，空间分辨率达到约 50 nm，时间分辨率达到约 20 ms。研究首次在单颗粒及亚颗粒尺度揭示了金属电极剥离过程中的电子耦合与扩散耦合协同行为机制，并建立了剥离均匀性的定量描述模型，为理解金属电极可逆性调控机制提供了新的实验工具和理论框架。

论文第一作者为张魏栋博士，通讯作者为毛献文教授。

【内容表述】

单离子尺度原位光学纳米显微技术的建立

研究团队发展了一种基于离子特异性荧光探针配位反应的单离子定位成像方法，实现了对金属电极剥离过程中 Zn²⁺ 生成行为的实时跟踪。该方法通过将离子生成过程与荧光探针的“关–开”转换反应耦合，实现了单离子尺度的空间定位检测，从而突破了传统光学显微技术难以直接观测离子生成过程的限制。在原位电化学条件下，该方法能够实现非扰动、定量化的离子生成行为观测，为研究电极界面动力学提供了一种高时空分辨的新型实验手段。

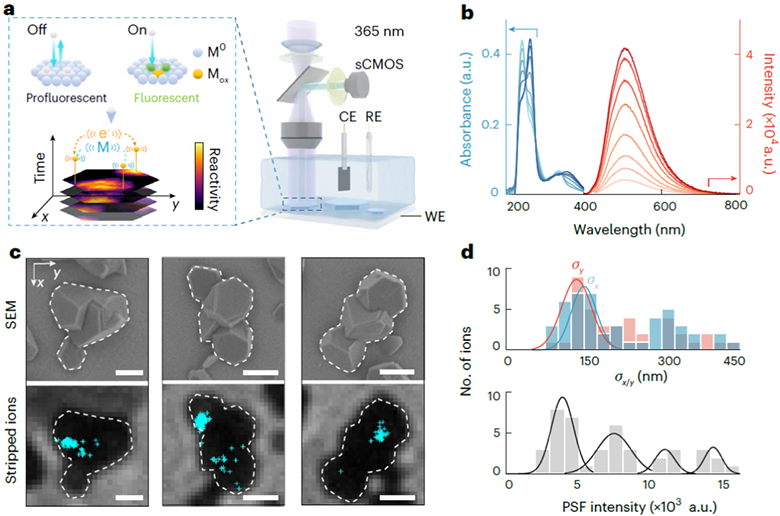

图1. ION 单离子定位成像原理及金属电极剥离行为观测。

揭示六方 Zn 单晶电极非均匀剥离新机制

传统观点认为具有（002）择优取向的六方 Zn 单晶电极能够实现均匀剥离行为。然而，本研究通过 ION 成像发现，即使在单晶 Zn 电极中仍然存在显著的亚颗粒尺度剥离非均匀性，并表现出明显的尺寸依赖性剥离模式差异。研究发现，小尺寸颗粒主要表现为点状剥离模式，而中等尺寸颗粒表现为沿颗粒边缘分布的线状剥离模式，大尺寸颗粒则呈现两种模式共存行为，表明电极结构尺寸对剥离动力学具有重要影响。

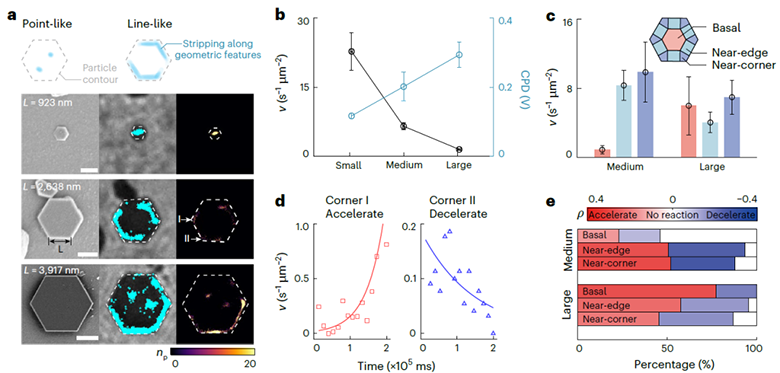

图2. 不同尺寸六方 Zn 单晶颗粒的剥离模式及动力学差异。

ION 成像可靠性的系统验证

为了确保单离子定位结果能够真实反映金属电极剥离过程，研究团队对 ION 成像信号来源及其定量可靠性进行了系统验证。通过对比有无荧光探针条件下的成像结果发现，仅在探针存在时才能检测到明显的离子生成信号，证明所记录事件来源于真实的 Zn²⁺ 生成过程而非背景噪声。同时，检测到的离子数量与外加电流密度之间呈现良好的线性关系，表明该方法能够实现剥离动力学过程的定量测量。此外，研究进一步确认荧光产物在不同亚颗粒区域之间不存在明显吸附偏好，其驻留时间和荧光强度分布保持一致，从而排除了探针选择性吸附对成像结果造成影响的可能性。上述结果共同证明了 ION 成像方法能够准确反映真实界面离子生成行为，为后续动力学机制分析提供了可靠实验基础。

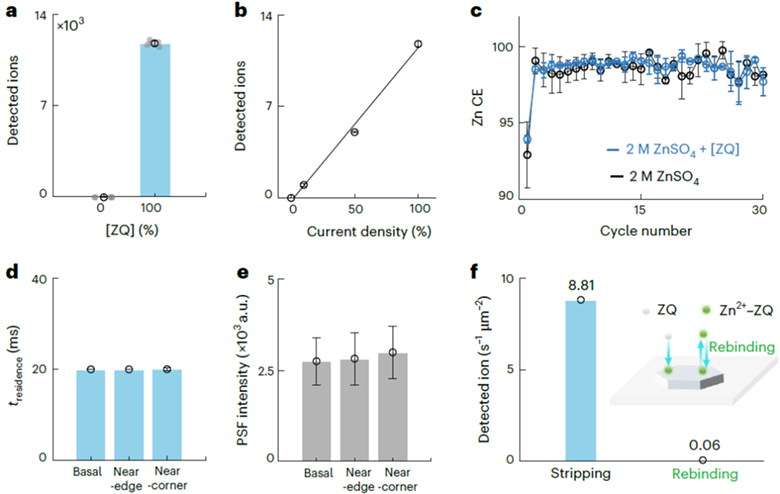

 图3. ION 单离子定位成像方法可靠性的系统验证结果。

揭示金属电极剥离协同行为机制

研究进一步发现，金属电极剥离过程中不同反应位点之间存在明显的协同行为。通过构建基于空间聚类分析与时间相关分析相结合的定量方法，研究团队成功分离并识别出两类协同机制，即由电子传输调控的颗粒间协同作用以及由表面原子扩散调控的颗粒内协同作用。其中，电子耦合决定不同反应区域之间的电流分布补偿行为，而表面扩散则促进局部反应活性在颗粒内部传播，两者共同调控金属电极剥离行为的空间均匀性。

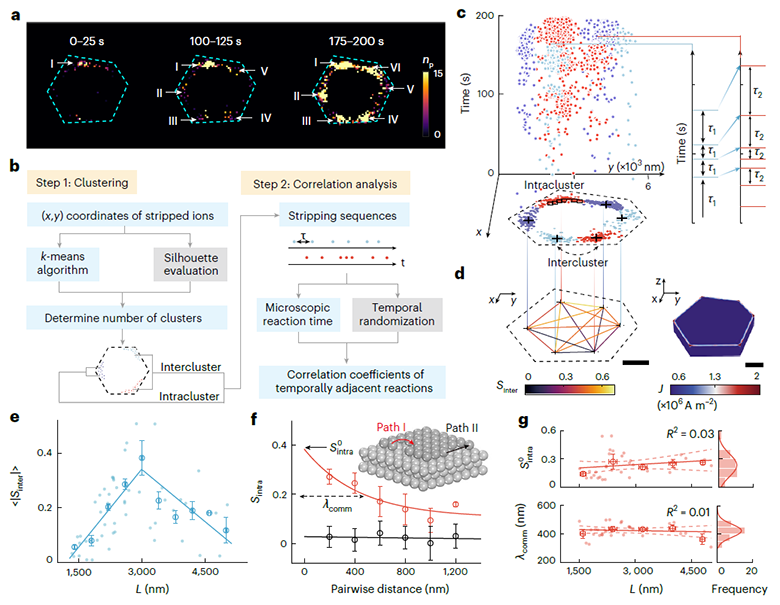

图4.金属电极剥离协同行为的定量分析方法及其空间分布特征。

建立剥离均匀性的定量描述模型

在揭示协同行为机制基础上，研究团队进一步建立了剥离均匀性的定量评价指标，并证明剥离均匀性由电子耦合强度与扩散耦合强度共同决定。研究结果表明，增强电子耦合能够显著改善不同反应区域之间的电流分布均匀性，而扩散耦合则调控局部反应位点之间的空间关联距离，两者协同作用决定整体剥离行为的均匀程度。该模型为金属电极结构优化提供了明确的调控方向。

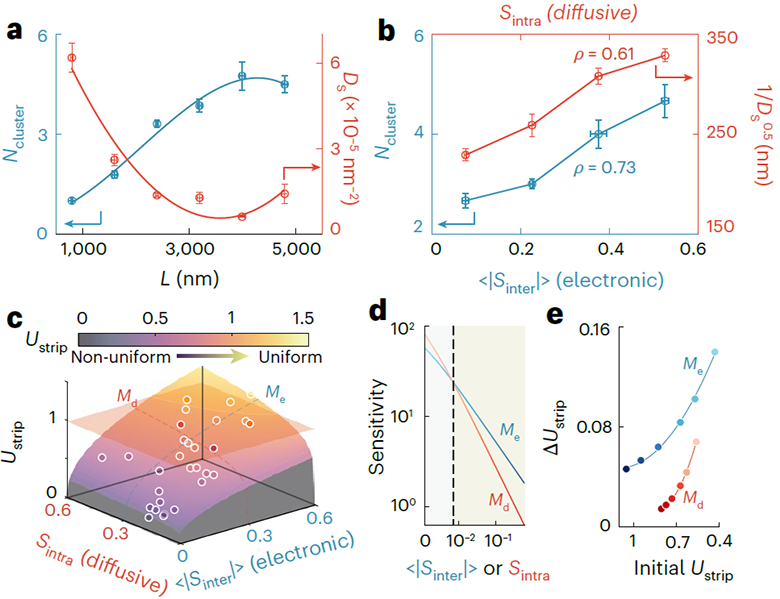

图5. 剥离均匀性与电子耦合及扩散耦合之间关系模型。

成像指导策略实现高可逆金属电极设计

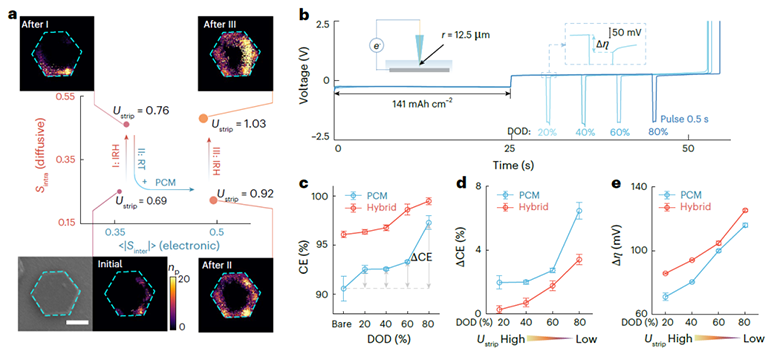

基于 ION 成像获得的机制认识，研究团队通过脉冲电流调控增强电子耦合，并通过红外加热调控增强扩散耦合，从而实现对金属电极剥离行为的主动调控。实验结果表明，在较高放电深度条件下，该策略能够显著降低剥离过电位并提高库仑效率，使金属电极循环可逆性得到明显提升，验证了成像指导策略在电极结构优化中的实际应用潜力。

图6. 成像指导调控策略提升金属电极循环稳定性。

ION 技术的普适性及未来应用前景

本研究建立的单离子定位光学纳米显微技术还具有良好的通用性和可拓展性。该方法能够在真实电化学工作条件下实现离子生成行为的定量原位观测，并直接解析电极颗粒内部离子–电子耦合反应过程，为理解复杂电化学界面动力学提供新的研究手段。该技术可推广应用于正极脱嵌过程、固态电解质界面演化、多离子交换行为以及催化剂结构重构等典型离子参与界面反应体系，并能够提取电子耦合强度和表面扩散耦合强度等关键介观尺度动力学描述符，为数据驱动储能材料设计和界面调控提供重要实验基础。

【文献详情】

Optical nanoscopy of spatiotemporal metal stripping cooperativity at single-ion and subparticle resolution

https://doi.org/10.1038/s41563-026-02567-w

文章来源：能源学人

特别声明：本站所载图文内容均来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，出于更直观传递信息之目的转载稿件，仅供参考。版权归原作者和机构所有，并不代表本网赞同其观点和对其真实性负责。如有侵权，或涉及任何第三方合法权利，请及时联系我们删除（微信：CintaZz7），我们会及时反馈并处理完毕。
